Подача по оси X для фрез 135 фунтов/дюйм, 0–210 об/мин.

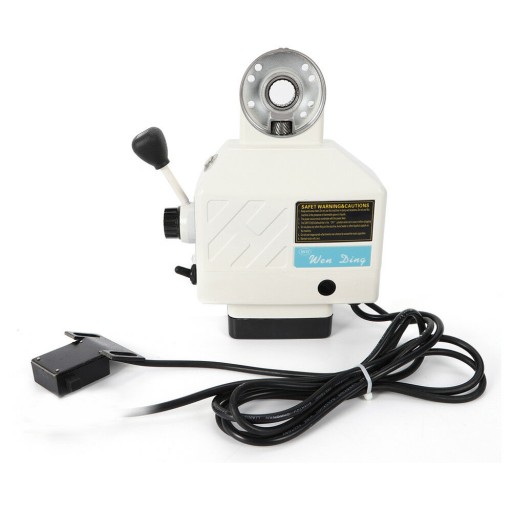

X Axis Power Feed Frezowanie do frezarki Frezowanie stołu posuwowego 0-210RPM 220V

Instrukcja instalacji:

1. Umieść stojak mocujący na stole roboczym, umieść tuleję łożyska stołu na śrubie osi, następnie umieść podajnik stołu siłowego na stojaku mocującym i wyjmij obudowę przekładni.

2. Przytrzymaj środkowy wał napędowy jedną ręką. Drugą ręką umieść koło zębate stożkowe na śrubie osi. Następnie sprawdź, czy luz między kołami zębatymi wynosi od 0,1 do 0,2 mm.

3. Dodaj podkładki (1.0T, 0.25T, 0.1T), jeśli luz jest zbyt duży. Powtarzaj kroki 2-3, aż uzyskasz zadowalający luz.

4. Dokręcić uchwyt, aby rozpocząć regulację wpustu pasowanego i przekładni stożkowej tulei. Lekko obróć uchwyt, aby wyczuć, czy pomiędzy nimi występuje ingerencja. Jeśli tak, powtórz krok 3-4, aby dodać więcej podkładek. Jeśli nie, przejdź do następnego kroku.

5. Wyjmij uchwyt, załóż prawą podkładkę (Φ43xΦ33), wyreguluj luz między tarczą a kołem zębatym stożkowym i zablokuj za pomocą stałego pierścienia.

6. Włożyć i dokręcić uchwyt, lekko obrócić. Zwykle powinno być gładkie, ale nie denerwujące.

7. Na koniec wyreguluj obudowę przekładni i wyłącznik krańcowy.

specyfikacje

Typ: X

Napięcie: 220V, 50/60Hz

Prąd: 2,8A

Maksymalny moment obrotowy: 155 kg/cm, 135 lb/in

Obroty: 0-210

Waga brutto: 6 kg

Wymiary opakowania: 29*10*27 cm

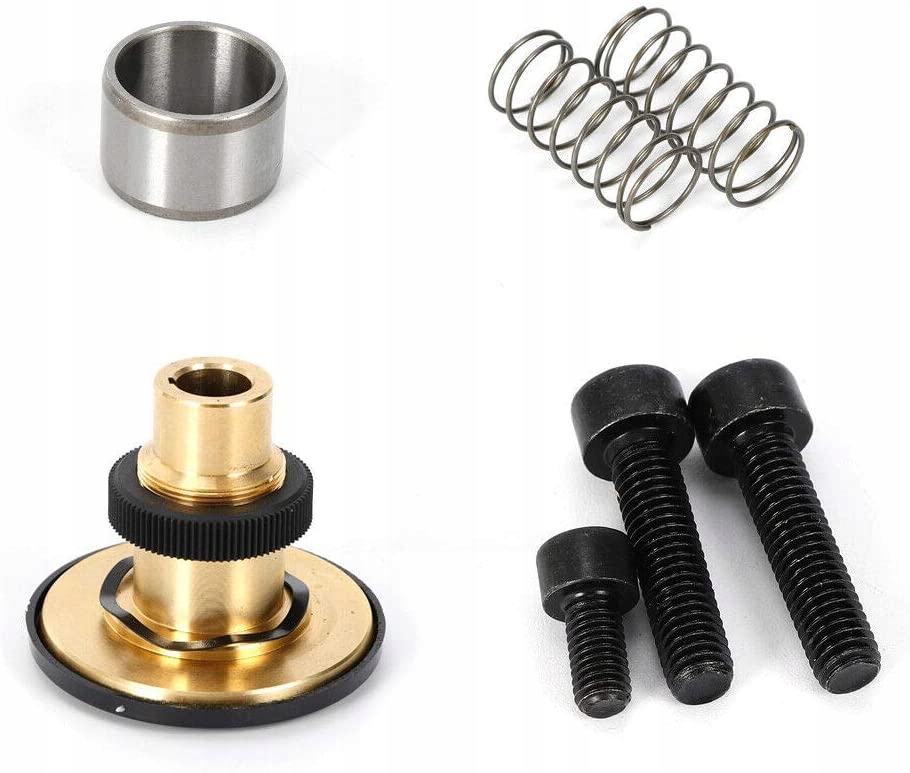

zawartość paczki

1 x zasilacz APF-260

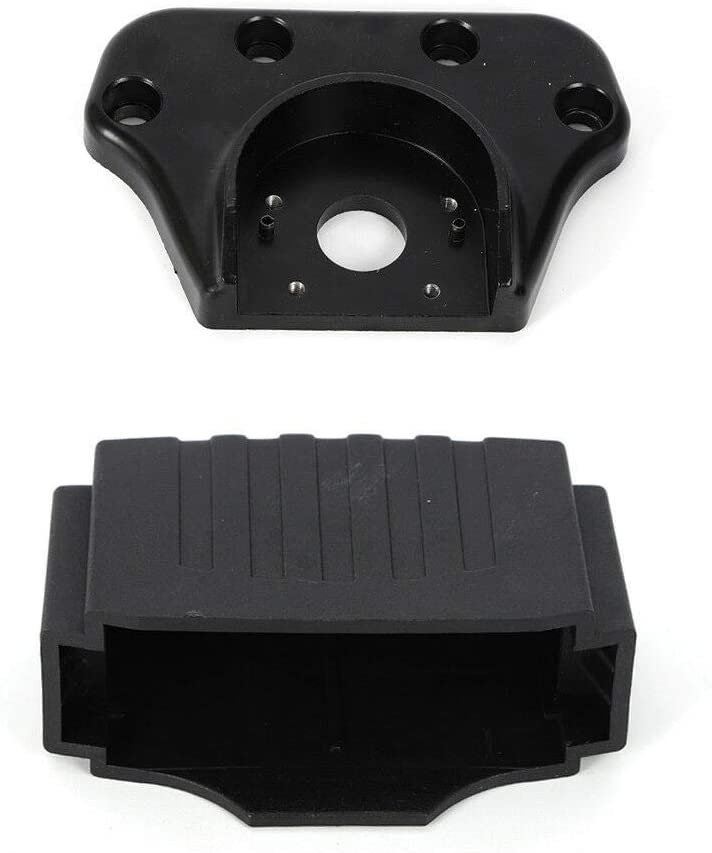

1 x stojak do mocowania osi X z tuleją

1 x Naprawiono koło zębate stożkowe;

1 * podkładka;

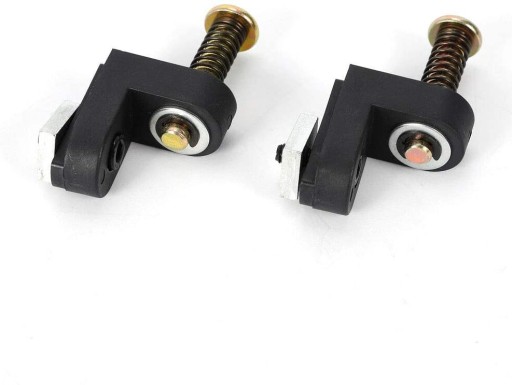

2 x bloki zatrzymujące

2x zestaw zatrzymania

2 x śruby z łbem gniazdowym sześciokątnym (M8 * P1.25 * 35)

2 x śruby z łbem gniazdowym sześciokątnym (M8 * P1.0 * 25)

6 x małe podkładki (26,2 * 16,2 * 0,25 T)

2 x małe podkładki (26,2 * 16,2 * 0,1 T)

3 x małe podkładki (26,2 * 16,2 * 1,0 T)

4 x duże podkładki (Φ43,4*Φ33,4*0,25T)

2 * Wiosenne długopisy

1 * zacisk kablowy;

1 * instrukcja obsługi

Funkcjonować:

Przełącznik zasilania i przełącznik resetowania

1. Prawa strona włącznika zasilania jest „ON”. Lewa strona jest wyłączona. Czerwone światło jest wyświetlane, gdy urządzenie jest włączone.

2. Czerwony okrągły przycisk po prawej stronie to przełącznik resetowania. Przycisk resetowania wyskakuje, aby wyłączyć zasilanie, gdy maszyna jest przeciążona. Operator musi zmniejszyć obciążenie cięcia, a następnie nacisnąć przycisk resetowania, aby kontynuować pracę.

Przycisk podawania i przycisk szybkiego

1. Obróć pokrętło podawania po włączeniu zasilania. Skręć w lewo, aby karmić w lewo i odwrotnie.

2. Przycisk pośrodku to "szybki przycisk". Narzędzie szybko przesunie się w lewo, jeśli przytrzymasz przycisk. Zwolnij przycisk, aby przywrócić normalną prędkość posuwu stołu strumienia.

regulator prędkości

Prędkość można regulować w zakresie od 0 do 9 zgodnie z wymaganiami operatora.

przełącznik dotykowy

Normalnie przełącznik jog powinien znajdować się w pozycji „FEED”. Aby pobiegać, po prostu przełącz się w pozycję „0”. Przytrzymaj przełącznik, aż przesunie się do żądanej pozycji.

UWAGA: Aby zatrzymać tryb impulsowania, musisz najpierw ustawić „POKRĘTŁO PODAWANIA” na „0” (WYŁ.). Następnie przesuń „JOG SWITCH” do pozycji „FEED”.

* Upewnij się, że postępujesz zgodnie z instrukcjami działania impulsowania, aby uniknąć uszkodzeń spowodowanych nieprawidłowym ruchem. *

utrzymanie

Pokrywę przekładni należy otwierać co 6 miesięcy, aby sprawdzić, czy nasmarowanie przekładni spiralnej jest wystarczające. Zalecane jest smarowanie typu grafitowego zamiast silikonowego.

Nasadkę szczoteczki węglowej należy otwierać co 6 miesięcy, aby sprawdzić, czy szczotka jest zużyta. Szczotkę należy natychmiast wymienić, jeśli jej długość jest mniejsza niż 5mm (szczotki przednią i tylną należy wymieniać razem).

* Dodaj automatyczny posuw stołu mocy do swojej frezarki! Prosty i niedrogi sposób na zwiększenie produktywności! *

funkcja

Ciche zmiany kierunku

Bezproblemowa obsługa

Dłuższa żywotność

Lepsza gładkość powierzchni

Mała objętość i łatwa instalacja

Doskonała kontrola prędkości w całym zakresie

Funkcja impulsowania działa przy dowolnej prędkości posuwu

Power Table Feed nie wibruje ani nie napręża się przy niskiej prędkości

Kontroler kierunku dla łatwej i szybkiej obsługi

Funkcja bezpieczeństwa chroniąca skrzynię biegów i elementy elektroniczne
