Быстроразъемный соединитель LUDECKE DN 5 для шланга Ø 4, тип 21

Szybkozłączka LÜDECKE MINI DN 5 z króćcem do węża fi 4 mm - ESMN 4 T - Odpowiednik RECTUS Typ 21

Szybkozłączki z serii ESMN o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część T posiada z jednej strony gniazdo, a z drugiej króciec do węża.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESMN doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Złącze to jest zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Uwaga szybkozłącza T nie może być stosowana z wtykami posiadającymi zawór, gdyż nie posiada iglicy otwierającej zawór wtyku w połączeniach obustronnie odcinających.

• Ciśnienie robocze [bar]: 35.
• Temperatura pracy [°C]: od -20 do +100.
• Materiał przyłącza, korpusu zaworu, zaworu : mosiądz MS 58 niklowany.
• Materiał tulei odłączającej: mosiądz MS 58 niklowany.
• Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
• Medium: powietrze i inne media.
• Maksymalna przepustowość [l/min]: 510.
• Uszczelnienie: Perbunan NBR.
• Średnica wewnętrzna węża 4 mm.
• Odpowiednik: RECTUS Typ 21,
• Numer katalogowy ESMN 4 T

Instrukcja obsługi szybkozłączek

Krok 1. Wpięcie wtyku jednym ruchem do gniazda

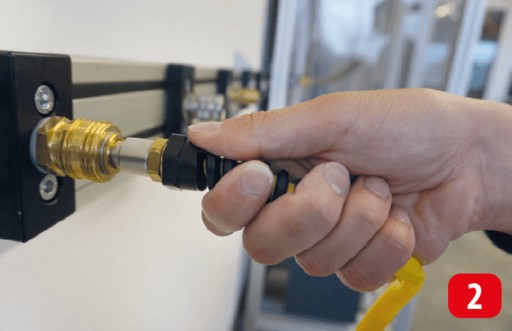

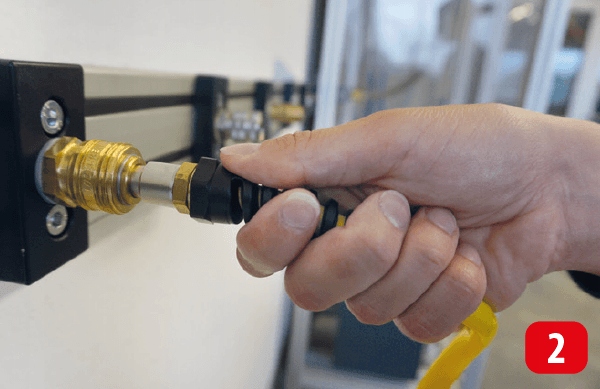

Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza.

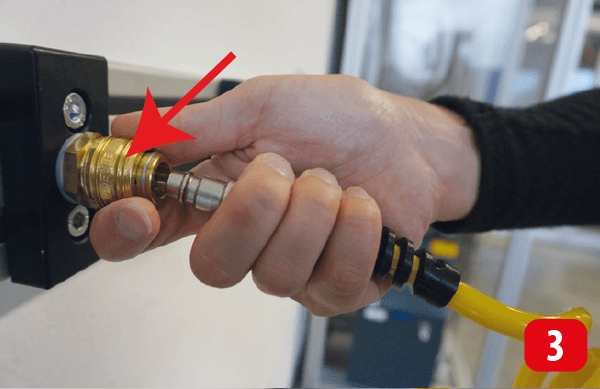

Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.
