РАЗЪЕМ ДЛЯ ПОДВЕСКИ БАЛКИ STRONG WB28 80x180, ОДОБРЕНИЕ CE

WSPORNIK BELKI WB28 80x180mm

PRODUKT RENOMOWANEJ MARKI DOMAX !

Standardowy wieszak belki umożliwiający montaż bez szczeliny pomiędzy łączonymi elementami. Dodatkowe, duże średnice otworów sprawiają, że można je stosować również przy mocowaniu belek do betonowej ściany.

Wieszaki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

Wykonane w kilkudziesięciu rozmiarach, odpowiadających stosowanym na rynku przekrojom belek.

PARAMETRY:

• szerokość - 80mm
• wysokość -180mm
• głębokość - 75mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów - 40 otworów ø5mm, 6 otworów ø11mm
• nośność -  27,75kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• wkręty do drewna H6K ø10mm
• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

RYSUNEK TECHNICZNY:

• WB1 - 25 x 118 x 75 x 2 [mm]
• WB2 - 38 x 111 x 75 x 2 [mm]
• WB3 - 38 x 141 x 75 x 2 [mm]
• WB4 - 38 x 171 x 75 x 2 [mm]
• WB5 - 41 x 110 x 75 x 2 [mm]
• WB6 - 41 x 140 x 75 x 2 [mm]
• WB7 - 41 x 170 x 75 x 2 [mm]
• WB8 - 45 x 108 x 75 x 2 [mm]
• WB9 - 45 x 138 x 75 x 2 [mm]
• WB10 - 51 x 105 x 75 x 2 [mm]
• WB11 - 51 x 135 x 75 x 2 [mm]
• WB12 - 51 x 165 x 75 x 2 [mm]
• WB13 - 51 x 195 x 75 x 2 [mm]
• WB14 - 60 x 100 x 75 x 2 [mm]
• WB15 - 60 x 130 x 75 x 2 [mm]
• WB16 - 60 x 160 x 75 x 2 [mm]
• WB17 - 60 x 190 x 75 x 2 [mm]
• WB18 - 60 x 220 x 75 x 2 [mm]
• WB19 - 64 x 98 x 75 x 2 [mm]
• WB20 - 64 x 128 x 75 x 2 [mm]
• WB21 - 70 x 125 x 75 x 2 [mm]
• WB22 - 70 x 155 x 75 x 2 [mm]
• WB23 - 76 x 122 x 75 x 2 [mm]
• WB24 - 76 x 152 x 75 x 2 [mm]
• WB25 - 76 x 182 x 75 x 2 [mm]
• WB26 - 80 x 120 x 75 x 2 [mm]
• WB27 - 80 x 150 x 75 x 2 [mm]
• WB28 - 80 x 180 x 75 x 2 [mm]
• WB29 - 80 x 210 x 75 x 2 [mm]
• WB30 - 100 x 140 x 75 x 2 [mm]
• WB31 - 100 x 170 x 75 x 2 [mm]
• WB32 - 100 x 200 x 75 x 2 [mm]
• WB33 - 115 x 163 x 75 x 2 [mm]
• WB34 - 115 x 193 x 75 x 2 [mm]
• WB35 - 120 x 160 x 75 x 2 [mm]
• WB36 - 120 x 190 x 75 x 2 [mm]
• WB37 - 140 x 180 x 75 x 2 [mm]
• WB38 - 160 x 170 x 75 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas wieszaki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

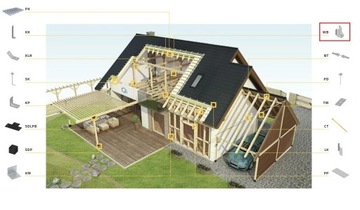

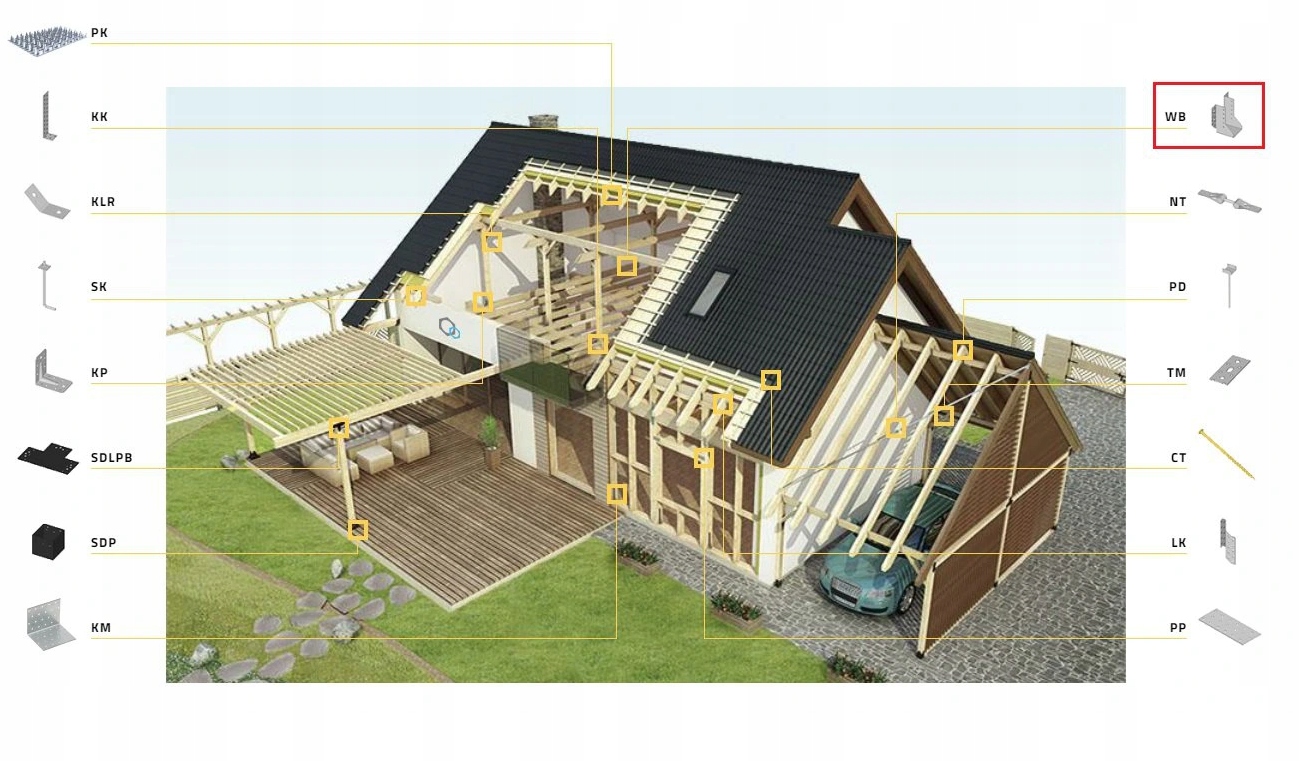

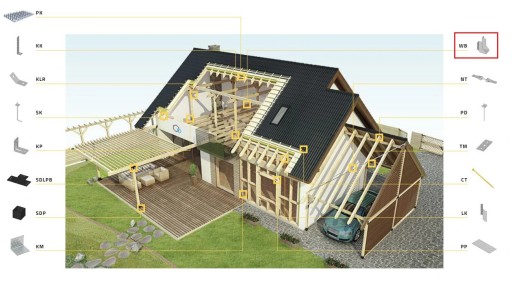

ZASTOSOWANIE:
