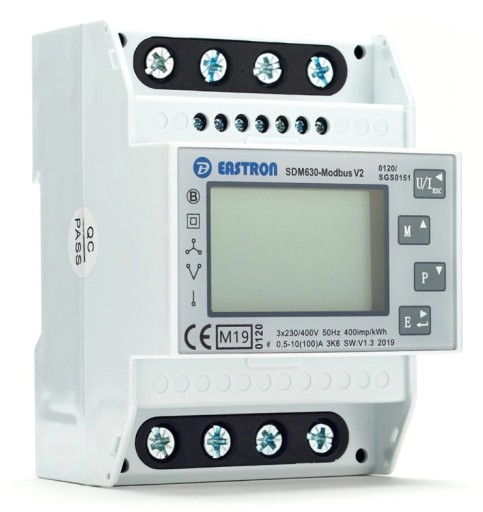

Trójfazowy licznik energii EASTRON SDM630M Modbus V2 MID 0,5-10(100)A

Trójfazowy licznik SDM630M przeznaczony jest do odczytywania pomiarów energii elektrycznej poprzez MODBUS RTU. Współpracuje z urządzeniem LAN Kontroler v3.7. Urządzenie pozwala odczytać zdecydowanie więcej parametrów sieci energetycznej niż prostszy licznik SDM72D-M

Specyfikacja techniczna:

• Napięcie znamionowe: 3x230 V AC
• Napięcie pracy: 80% ÷ 120% wartości Un (V)
• Odporność na napięcie AC: 4 KV -1m
• Odporność na napięcie udarowe: 6KV -1,2μS
• Prąd: 10 A
• Maksymalny prąd znamionowy: 100 A
• Pobór mocy: <2W/10 VA na fazę
• Wyjście impulsowe: 400 imp/kWh
• Wyświetlacz: LCD
• Temperatura pracy: –25 °C ÷ +55 °C
• Temperatura magazynowania: –40 °C ÷ +70 °C
• Czas uruchomienia: 10 sekund
• Maksymalne wskazania rejestracji: 6+1 - 999999.9
• Stopień ochrony: IP51

Kompatybilny z falownikami GROWATT.

Najważniejsze wskazania możliwe do odczytu z licznika:

• dwukierunkowy pomiar energii czynnej: pobieranej (import), wprowadzanej do sieci (eksport), sumarycznej
• dwukierunkowy pomiar energii biernej: pobieranej (import), wprowadzanej do sieci (eksport), sumarycznej
• pomiary napięć, prądów, mocy chwilowej czynnej, mocy chwilowej biernej oddzielnie dla każdej fazy
• pomiar sumarycznej mocy czynnej (wartości dodatnie - pobór energii, ujemne - wprowadzanie energii do sieci
• wyjścia: 2 wyjścia impulsowe, 1 wyjście RS-485, protokół Modbus-RTU

Certyfikowany wg. dyrektywy EU 2014/32/EU

Certyfikat MID numer 0120 / SGS0151

Główne zastosowania (przy wykorzystaniu Lan Kontrolera v3.5)

• monitoring energii pobieranej z sieci (import) i wprowadzanej do sieci (eksport) z uwzględnieniem faz na przyłączu
• monitoring pozostałych parametrów sieci na przyłączu
• sterowanie pracą dodatkowych obciążeń w zależności od bilansu energii na liczniku
