CZUJNIK RUCHU PIR

''EL HOME'' MD-13B7

• automatyczne sterowanie oświetleniem
• zewnętrzny IP44
• montaż ścienny
• kąt detekcji 180°
• 1200W (obciążenie rezystancyjne) lub 300W (obciążenie indukcyjne).

Czujnik ruchu MD-13B7 przeznaczony jest do automatycznego sterowania załączaniem oświetlenia na zewnątrz lub wewnątrz budynku (lub innych urządzeń elektrycznych) po wykryciu ruchu w pobliżu miejsca jego instalacji. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym około 180 stopni.

JAK TO DZIAŁA?

Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby.

Jeśli w sektorze widzialności czujnika pojawi się jakaś osoba, automatycznie włącza się oświetlenie (lub inne urządzenie elektryczne sterowane czujnikiem) i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa ruch w obrębie pola „widzenia”.

Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryty ruch, oświetlenie (lub inne urządzenie elektryczne) zostanie automatycznie wyłączone.

Czujnik wyposażono dodatkowo w specjalny sensor foto-optyczny, który pozwala opcjonalnie na oszczędzanie energii nie złączając oświetlenia np. w czasie dnia.

SPECYFIKACJA TECHNICZNA:

• Rodzaj czujnika: PIR
• Zalecane miejsce instalacji: na zewnątrz / wewnątrz
• Zalecana wysokość instalacji: 1.8 - 2.5 m
• Kąt wykrywania ruchu: 180°
• Zasięg wykrywania ruchu: maks. 12 m
• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 7 min ± 2 min
• Zakres regulacji progu światła zewn.: <3 - 2000 lx
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 300 W
• Regulacja parametrów czujnika: Tak
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zewnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC
• Wymiary czujnika (W x SZ x G): 100 x 86 x 80 mm

INSTALACJA:

W celu zainstalować czujnik na ścianie lub suficie należy:

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

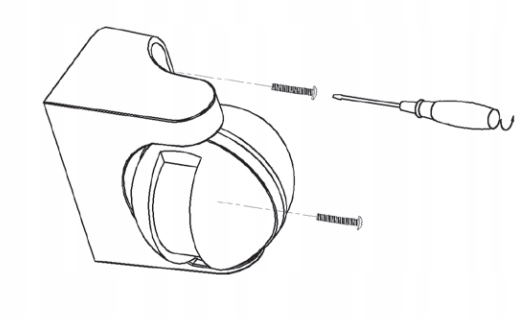

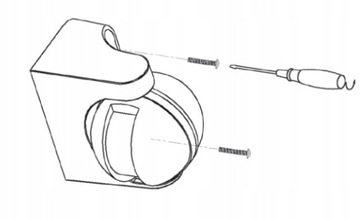

2. Odkręcić 2 śruby mocujące z przodu podstawy mocującej czujnika i oddzielić pokrywę od podstawy mocującej.
3. Poprzez 2 otwory w pokrywie podstawy mocującej odznaczyć w wybranym miejscu na ścianie miejsca na 2 kołki i wkręty montażowe (wyposażenie zestawu).
4. W wybranych miejscach na ścianie wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować pokrywę podstawy na ścianie.
5. Odizolować końcówki przewodów na długości około 6-8mm.
6. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem
7. Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej.
8. Podłączyć przewód zera zasilania (N) oraz zera odbiornika do zacisku oznaczonego jako N na kostce zaciskowej.
9. Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako A na kostce zaciskowej.
10. W zależności od typu instalacji (instalacja bez przewodu ochronnego lub instalacja z przewodem ochronnym), podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem.

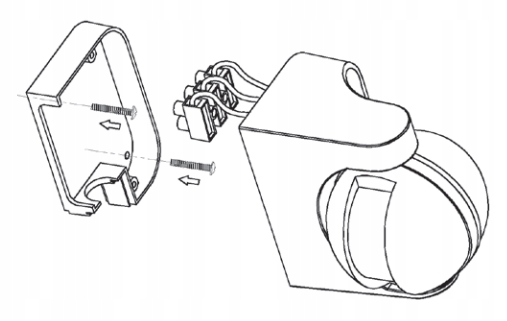

11. Zamocować podstawę mocującą do zamocowanej na ścianie pokrywy za pomocą 2 śrub mocujących.

USTAWIENIA UŻYTKOWE

• USTAWIENIE CZASU ZWŁOKI (TIME):

Potencjometrem czasu ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr czasu przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 5-9 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 7-13 sekund.

• USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX):

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.
