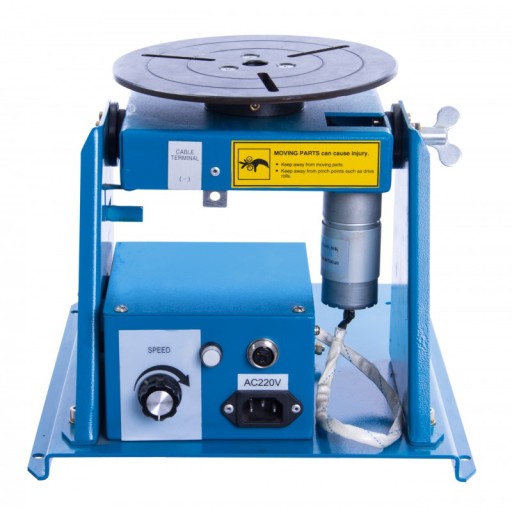

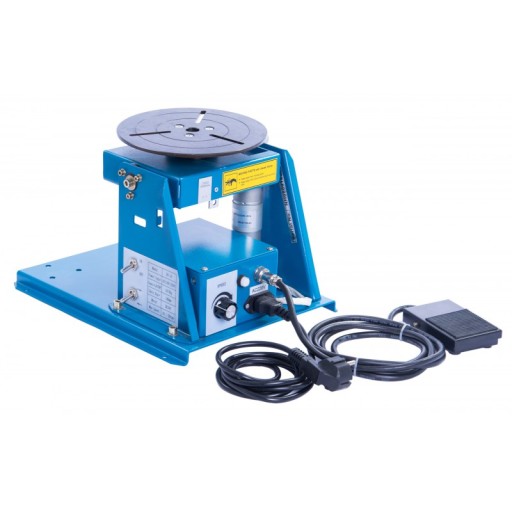

ПОЗИЦИОНЕР ПОВОРОТНОГО СВАРОЧНОГО СТОЛА MAGNUM BY-10

Obrotowy stół spawalniczy

MAGNUM BY-10

Obrotnik BY10 marki MAGNUM jest uniwersalnym urządzeniem pomocniczym przy pracach spawalniczych, montażowych.

Urządzenie znajduje zastosowanie w prostych i częściowo zautomatyzowanych procesach technologicznych. Obrotnik jest szczególnie przydatny przy spawaniu elementów walcowych, takich jak rury, zbiorniki itp.

Pozwala na bezpieczne, dokładne i szybkie spawanie w optymalnej pozycji.

Solidne wykonanie urządzenia przekłada się na jego wytrzymałość, trwałość, podnosi również jakość wykonywanych prac.

Konstrukcja / budowa orbotnika BY-10

• przełącznik kierunku obrotów,
• wyłącznik kierunku obrotów,
• płynna regulacja prędkości obrotów talerza,
• zwarta, kompaktowa konstrukcja,

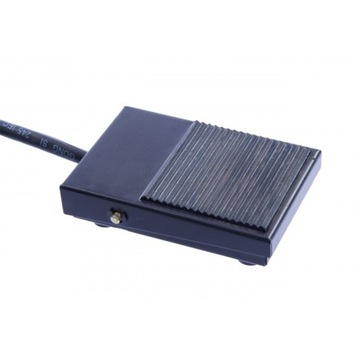

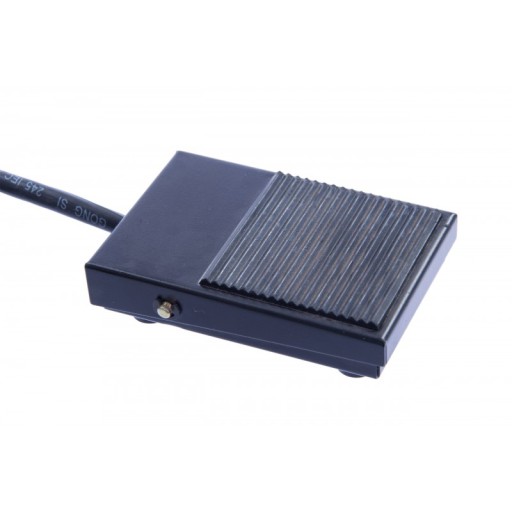

• pedał sterujący,
• bezpiecznik termiczny,
• stabilna regulacja obrotów,

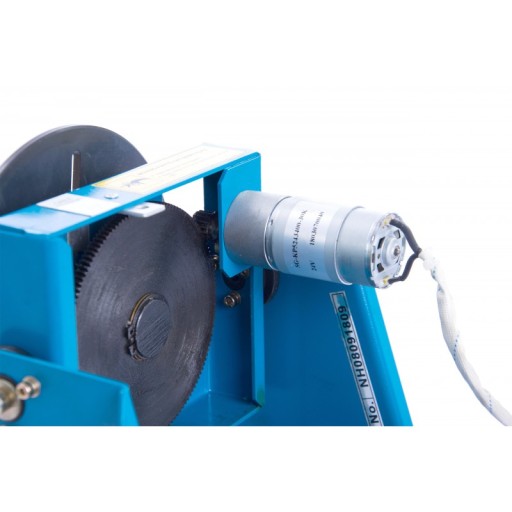

• silnik szczotkowy,
• zakres pochylenia talerza 0 - 90°,
• możliwość montażu uchwytu centrującego,

Zalety stosowania obrotników:

• wyższa wydajności pracy,
• obniżenie kosztów produkcji,
• powtarzalność wykonanych złączy,
• elastyczność w użytkowaniu,
• poprawia warunki pracy spawacza,

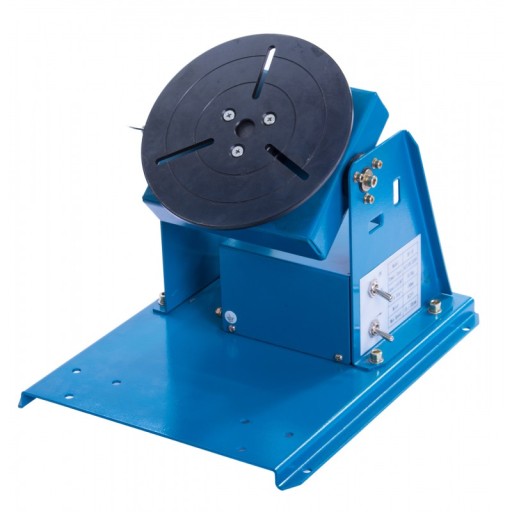

Tarcza obrotnika może być pochylana w zakresie 0 -90°. Wyposażona jest w rowki montażowe, w których można montować szczęki i uchwyty. Urządzenie ma możliwość wyboru kierunku obrotu tarczy obrotnika i regulowania prędkości obrotowej. Wyposażone jest w pedał sterowniczy (start-stop) umożliwiający sterowanie pracą.

Dane techniczne:

• Zasilanie: 230V AC 50/60 [Hz]
• Moc silnika: 10 [W]
• Nośność pozioma: 10 [kg]
• Nośność pionowa: 5 [kg]
• Średnica stołu: 180 [mm]
• Średnica obrabianych elementów: 215 [mm]
• Zakres regulacji obrotów: 2 -16 [obr./min]
• Prąd spawania, (max. obciążenie):100 [A]
• Waga: 10 [kg]

Zestaw zawiera:

• Urządzenie obrotnik BY10,
• Pedał sterujący,
• Kabel zasilający,
• Instrukcję obsługi.
