Крючок с проушиной 12/400 для строительных лесов + втулка

Hak oczkowy do rusztowań 12/400+ KOSZULKA DYBLA 14/70 GRATIS

Hak oczkowy do mocowania rusztowań, elementów przystawnych, lin napinających i łańcuchów.

Zaletą oferowanego haka oczkowego do rusztowań o średnicy Ø12 jest specjalnie zaprojektowany tępy gwint wkręta, który zapobiega nadmiernemu nacinaniu koszulki dybla podczas montażu. Spawane oczko wkręta o średnicy wewnętrznej 23mm, dopasowane jest do konstrukcji rusztowań. Wkręt oczkowy wykonany jest ze stali klasy 4,8 pokrytej ochronną warstwą ocynku galwanicznego w kolorze białym. Różne długości haków oczkowych umożliwiają odpowiednie odsunięcie rusztowań od fasady w zależności od potrzeb.

Haki oczkowe do rusztowań służą do wielokrotnego użytku.

Parametry techniczne wkręta oczkowego 12/400:

• średnica wkręta d1: 12mm
• długość robocza haka l: 400mm
• długość dybla l1: 70mm
• wewnętrzna średnica oczka O: 23mm
• średnica dybla i otworu d0: 14mm
• minimalna długość otworu h0: 70mm

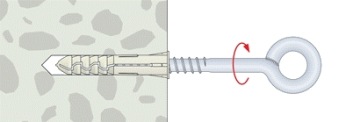

Instrukcja montażu haka oczkowego do mocowania rusztowania.

Wywierć otwór o odpowiedniej średnicy i głębokości, następnie go oczyść.

Umieść koszulkę dybla w otworze.

Wkręć hak oczkowy na odpowiednią głębokość.

Mocowanie jest gotowe do przyjęcia obciążenia.

Zalecane obciążenia na wyrywanie Nk [kN]*

*1kN = ±100kg,uwzględniając współczynnik bezpieczeństwa =3

beton B25 - 5,00

pełna cegła - 4,50

cegła otworowa - 1,60
