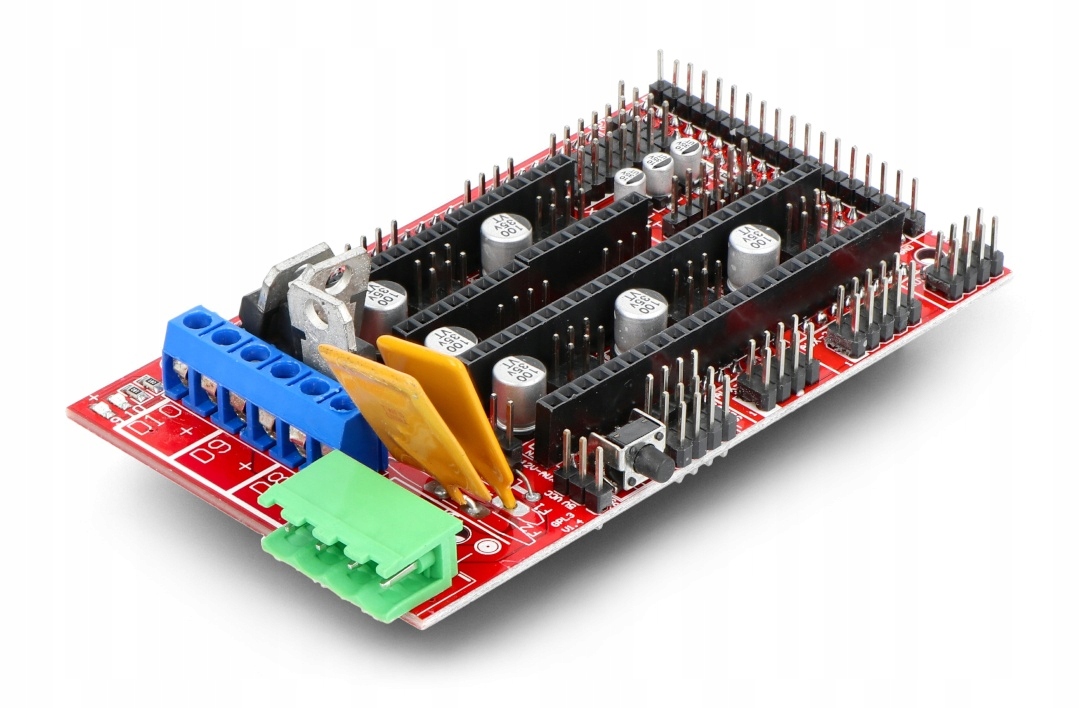

Ramps 1.4 RepRap - sterownik drukarki 3D

Popularny sterownik drukarki 3D, przystosowany do współpracy z Arduino Mega 2560 oraz sterownikami silników krokowych A4988. Układ wymaga zasilacza o napięciu wyjściowym 12 V i wydajności prądowej co najmniej 5 A.

Indeks: MOD-02193

Specyfikacja sterownika RepRap

• Napięcie zasilania: 12 V
• Pobór prądu: minimum 5 A (w zależności od konfiguracji, szczegóły na wiki Ramps)
• Układ kompatybilny z Arduino Mega 2560
• Wymaga pięciu sterowników silników krokowych A4988
• Układ posiada możliwość podłączenia czujników krańcowych
• Złącze AUX do podłączenia elementów dodatkowych np. modułu Bluetooth (szczegóły na wiki Ramp)

• Uwaga Na odwrocie znajduje się dołączona dioda 1N4004. Należy ją wlutować w miejsce oznaczone D1, tylko wtedy gdy napięcie zasilania nie przekracza wartości 12 V. Po jej zamontowaniu Arduino Mega będzie zasilane ze źródła zasilającego moduł Ramps. Jeśli napięcie przekroczy wartość 12 V lub wystąpią zakłócenia w postaci szpilek napięciowych o dużej amplitudzie zarówno Arduino jak i moduł Ramps ulegną uszkodzeniu. Jeśli istnieje ryzyko pojawienia się takiej sytuacji, diodę D1 należy pozostawić niewlutowaną, a Arduino zasilić z osobnego źródła. Szczegóły na wiki Ramps.
