USB-UART преобразователь CH343G 5В 3,3В 2,5В 1,8В

Konwerter USB - UART  (USB typ A)

Konwerter umożliwia komunikację pomiędzy dwoma popularnymi interfejsami szeregowymi USB i UART. Moduł oparty na układzie CH343G.W porównaniu z CH340G obsługuje wyższą szybkość transmisji danych (do 6 Mb/s) i więcej poziomów IO portów szeregowych (5 V / 3,3 V / 2,5 V / 1,8 V)

Moduł może być wykorzystany do wymiany danych między komputerem a urządzenie wyposażonym w port UART, np: systemy mikrokontrolerowe, moduły GSM, GPS lub do programowania płytek z wyprowadzonym interfejsem szeregowym, np. Arduino lub STM32Discovery. Konwerter po zainstalowaniu sterowników, w systemie operacyjnym widoczny jako wirtualny port COM. Posiada 3 diody LED informujące o zasilaniu, wysyłaniu oraz odbieraniu danych.

• Zastosowany układ: CH343G
• Złącze USB A
• Możliwość pracy z napięciami 3,3 V oraz 5 V. Wybór napięcia jest dokonywany za pomocą zworki, oraz z napięciami 2.5V / 1.8V w tym przypadku odpowiednie napięcie, po zdjęciu zworki, należy doprowadzić do pinu VCC
• Wyprowadzone sygnały za nłącze goldpin: TX, RX, RTS, CTS, GND, VCC
• Wydajność prądowa pinu VCC: dla 5V - 500mA, dla 3.3V tylko 50mA, proszę mieć to na uwadze zasilając z konwertera urządzenia zewnętrzne
• Dioda led sygnalizująca wysyłanie danych TX
• Dioda led sygnalizująca odbieranie danych RX
• Dioda led sygnalizująca zasilanie konwertera
• Obsługiwany w systemach: Windows XP/Server 2003/Vista/7/8/8.1/10/WinCE/Macintosh OSX/Linux/Android

Dodatkowe informacje, sterowniki, itp na Wiki : https://www.waveshare.com/wiki/CH343_USB_UART_Board

Kupując na tej aukcji, otrzymasz konwerter ze złączem USB typ A.

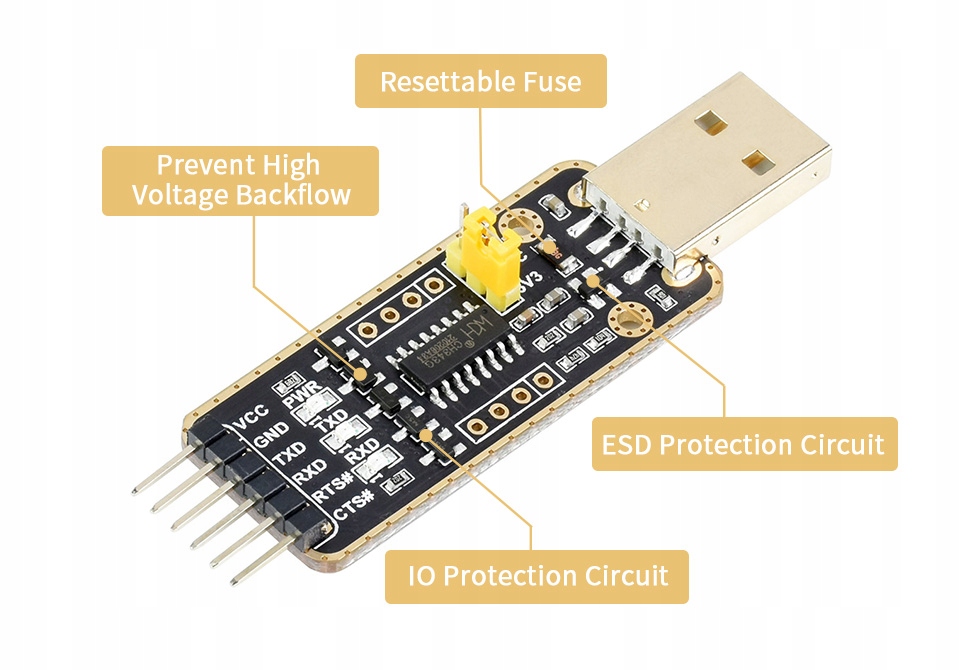

Multiple Protection Circuit, Safe And Stable

Onboard Resettable Fuse And Transient Voltage Suppressor, Prevent Overcurrent And Overvoltage, Improve Shock Resistance; Onboard IO Protection Circuit, Anti Surge, Anti-Static, Stable And Safe Communication Performance

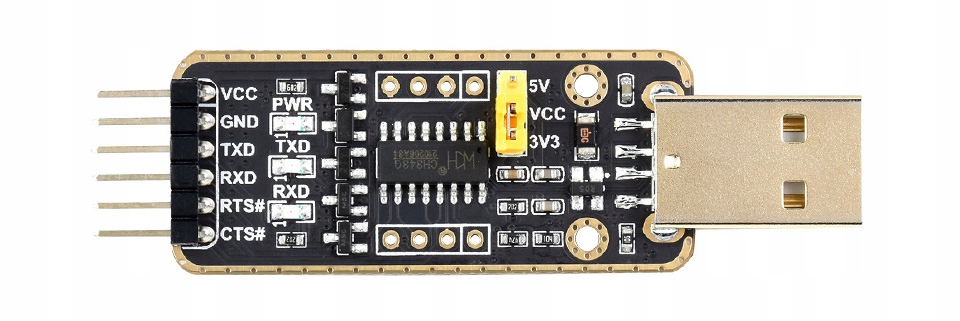

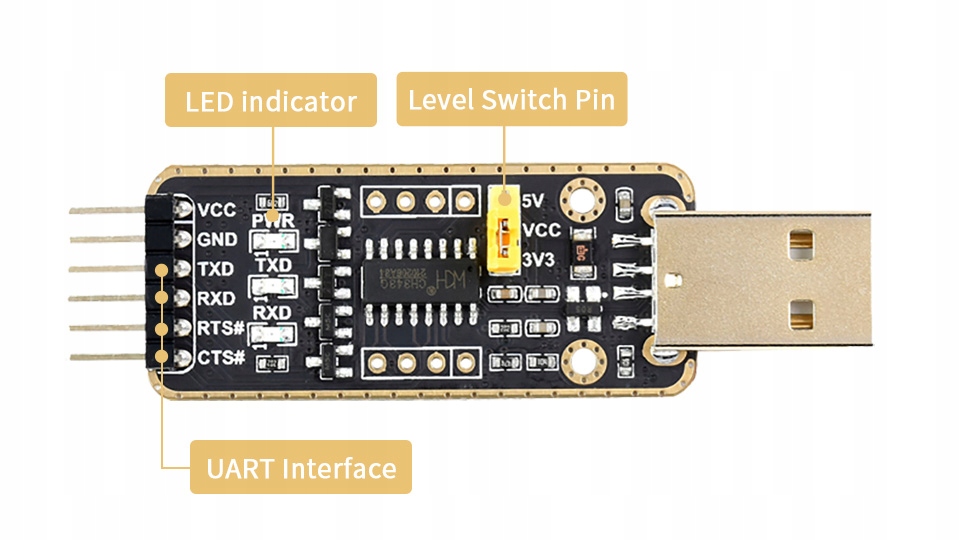

• PWR: Power indicator, turn on when the voltage is detected from USB interface
• RXD: Receiving indicator, turn on when data is sent back from the device interface
• TXD: Sending indicator, turn on when data is sent from USB

• VCC: 5V or 3.3V output for external device (configured by jumper)
• GND: Ground
• TXD: Connects to MCU.RXD
• RXD: Connects to MCU.TXD
• RTS#: Connects to MCU.CTS
• CTS#: Connects to MCU.RTS

W zestawie:

1. CH343 USB UART Board ze złączem USB typ A
2. 6-pin przewody połączeniowe
