ПОТЕНЦИОМЕТРНОЕ УПРАВЛЕНИЕ RK271 2 ДИСТАНЦИОННЫХ КАНАЛА

STEROWANIE POTENCJOMETREM RK271 2 KANAŁY PILOT

Moduł sterowania silniczkiem potencjometru dla potencjometrów typu ALPS RK271 dwukanałowych.

Do sprzedawanego modułu sterowania można opcjonalnie podłączyć moduł z przekaźnikiem 250V 30A

(proszę wyszukać po frazie "moduł przekaźnika" w naszym sklepie) aby mieć możliwość włączenia/wyłączenia urządzenia przyciskiem on/off z pilota

(transformator zasilający moduł przekaźnika powinien być zasilony na stałe z gniazda zasilania urządzenia).

UWAGA - jeśli używa się obu modułów należy zasilić TYLKO moduł z przekaźnikiem sieciowym.

Moduł sterowania potencjometrem jest w tym wypadku zasilany z modułu przekaźnika poprzez łączącą moduły taśmę.

Zasilanie modułu sterowania:

STABILIZOWANE napięcie od 7 do 12VDC (min. 300mA)

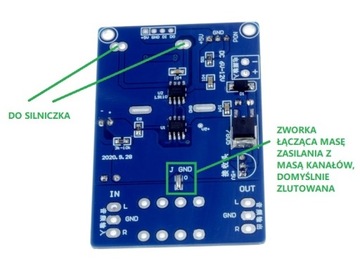

(wszelkie inne sposoby zasilenia według własnej wiedzy i rodzaju aplikacji w urządzeniu, za gniazdem zasilania jest dioda prostownicza szeregowo, kondensator i stabilizator 78M05, proszę zwrócić uwagę, że domyślnie zlutowana zworka łączy masy zasilania i sygnału (potencjometru) wg zdjęcia)

Schemat modułu, oprogramowanie mikrokontrolera itp. - nie są dostępne.

Kupujący otrzymuje zmontowany moduł z pilotem jak na pierwszym zdjęciu w ofercie (nowa niebieska PCB z frezowaniem między masą potencjometru i modułu).

Wymiary PCB: 72mm x 49mm

Moduł sterowania potencjometrem RK271 z silnikiem dwukanałowym + pilot.
