Балансировщик литий-ионных элементов BMS 2S 7,2-8,4 В 10 А 20 А ток баланса 56 мА / 0037

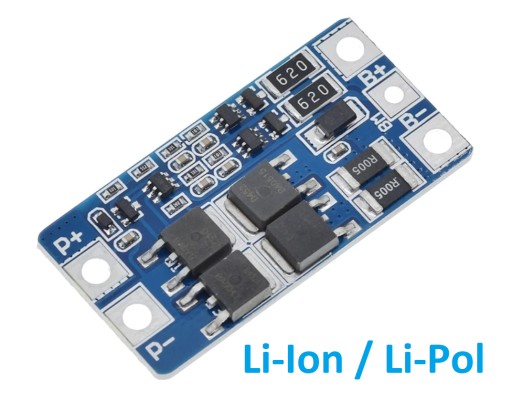

Moduł zarządzający pracą akumulatora 2S

Battery Management System - BMS

Moduł BMS zawiera balanser i zabezpieczenie PCM na jednym PCB!

2S 8,4V

Cechy:

• przeznaczony do pakietu Li-Ion/Li-Pol np. popularnych 18650
• prąd rozładowania nominalny: 10A
• prąd rozładowania chwilowy: 20A
• prąd balansowania: 56mA
• napięcie ładowania: max. 8,4V-9,0V
• zabezpieczenie przed przeładowaniem: 4,25V ±0,05V
• zabezpieczenie przez nadmiernym rozładowaniem: 2,5V-3,0V
• zabezpieczenie nadprądowe: 20A
• zabezpieczenie przed zwarciem
• impedancja wewnętrzna: <300mΩ
• pobór prądu w trakcie pracy: <10uA
• temperatura pracy: -40℃ do 50℃
• masa: 5,25g
• rozmiar modułu: 47x24x4mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Wymiary modułu:

Schemat podłączenia do pakietu i ładowarki

2S (7,4V-8,4V) ładowanie max. 8,4V-9,0V

B-: podłączyć do bieguna ujemnego pakietu

BM: podłączyć do plusa pierwszej celi i minusa drugiej celi

B+: podłączyć do bieguna dodatniego pakietu

P+: podłączyć do plusa obciążenia i ładowarki

P-: podłączyć do minusa obciążenia i ładowarki

Można łączyć baterie w większe pakiety np. 2S4P. Należy łączyć ogniwa tylko o podobnej pojemności i rezystancji (najlepiej z tej samej partii produkcyjnej), połączenie różnych powoduje szybsze zużycie dobrych ogniw i grzanie pakietu.
