U3V40F12 - przetwornica step-up 12V 3,5A - Pololu 4016

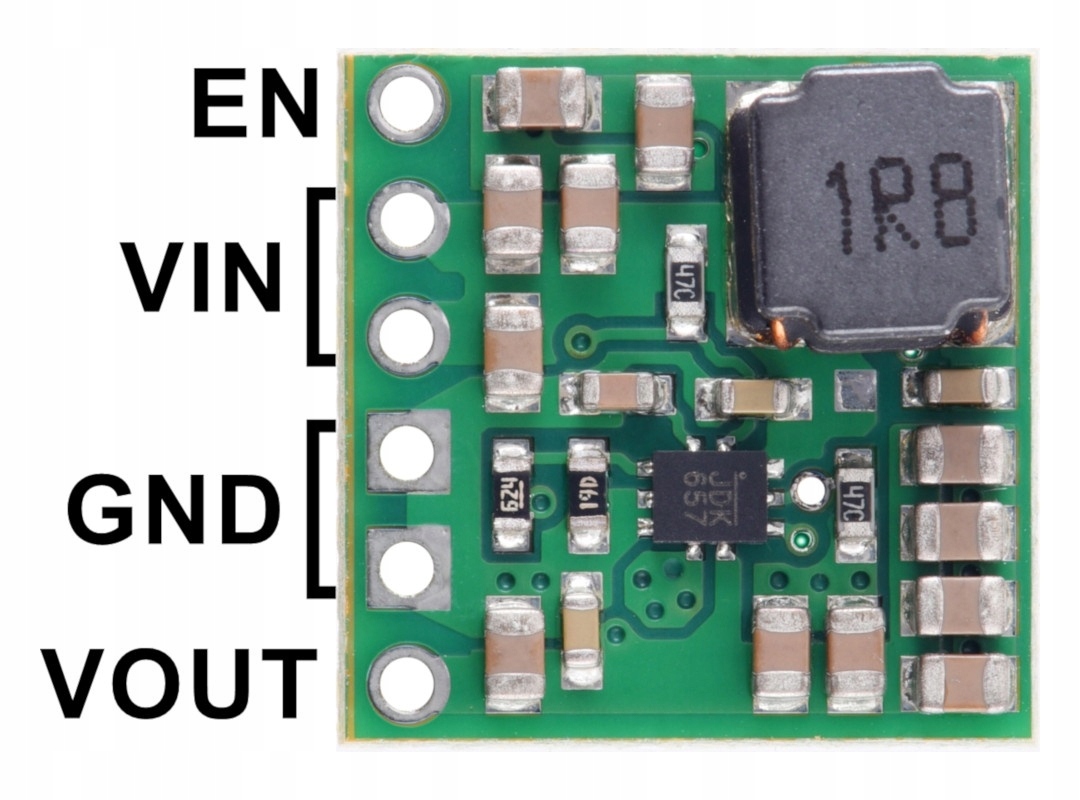

Przetwornica step-up marki Pololu o napięciu wyjściowym 12 V i wydajności 3,5 A. Moduł zasilany jest napięciem od 1,3 V do 12 V (napięcie rozruchu wynosi 2,7 V). Typowa sprawność przetwornicy wynosi od 90% do 95%, w zależności od napięcie wejściowego i obciążenia. Moduł posiada zabezpieczenie temperaturowe, po przekroczeniu progu temperatury, wyłączy się.

Indeks: PLL-20742

Specyfikacja przetwornicy step-up U3V40F12

• Napięcie wejściowe: od 1,3 V do 12 V (minimalne napięcie do uruchomienia układu wynosi 2,7 V)
• Napięcie wyjściowe: 12 V (z dokładnością 4%)
• Typowa sprawność: od 90% do 95%, w zależności od napięcie wejściowego i obciążenia
• Częstotliwość przełączania: ~600 Hz przy dużym obciążeniu
• Tryb oszczędzania energii
• Typowy prąd spoczynkowy bez obciążenia poniżej 2 mA
• Przełącznik 9,5 A pozwala na:
• chwilowy prąd wejściowy do 9,5 A
• prąd wejściowy do 4 A przez kilka sekund
• prąd wejściowy do 3,5 A przez dłuższy czas
• Zintegrowane zabezpieczenia:
• wyłączenie z powodu zbyt wysokiej temperatury
• funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe
• zabezpieczenie przed przepięciem wyjściowym (zwykle 16,5 V)
• ograniczenie prądu wejściowego cykl po cyklu do 9,5 A
• Wymiary: 15,2 x 15,2 x 5,6 mm
• Masa: 1,5 g
