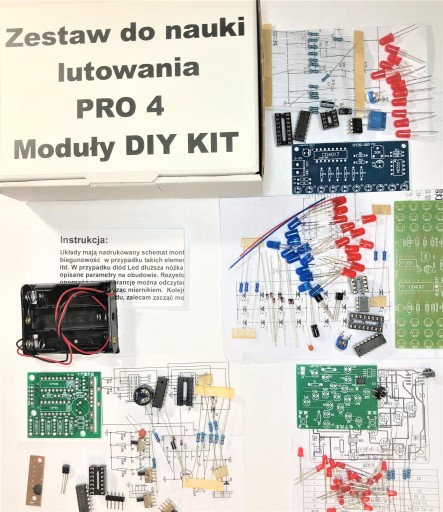

Учебный набор для профессионального пайки, 4 схемы DIY KIT

Cztery układy do własnoręcznego

złożenia zlutowania:

• Płynąca woda czerwony z regulatorem prędkości
• 16 melodyjek , pozytywka
• Kogut policyjny , stroboskop
• Młynek , kręcący się wiatrak led + koszyk na 2 baterie

Trudność montażu: ŁATWY

Instrukcja:

Układy mają nadrukowany schemat montażu na płyce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, wiekszośc elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

>>>

>>

>

Instrukcja Pozytywki

do pobrania pod

kodem QR lub linkiem:

https://drive.google.com/file/d/1JeTkvq0e15twJUy3Pmq7SRNLUKtkIcNN/view?usp=share_link

>>>

>>

>

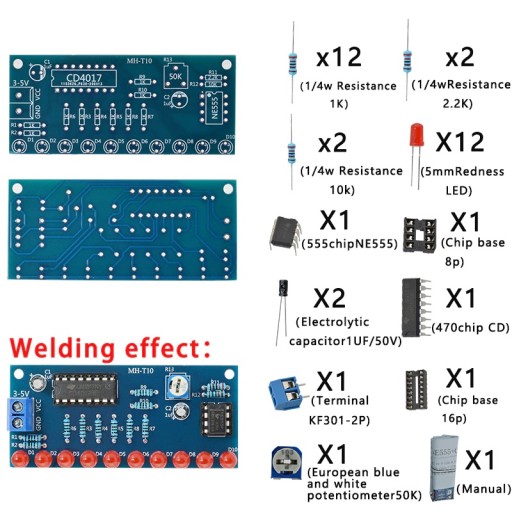

Moduł pływająca woda/ pływające

światło LED z regulacją

częstotliwości

do samodzielnego montażu , lutowania.

Diody w kolorze czerwonym.

Moduł oparty na układach NE555 i CD4017.

W komplecie:

Wszystkie potrzebne elementy do złożenia tego układu.

Zasilanie: 3V-5V

Wymiary układu 72mm x32mm.

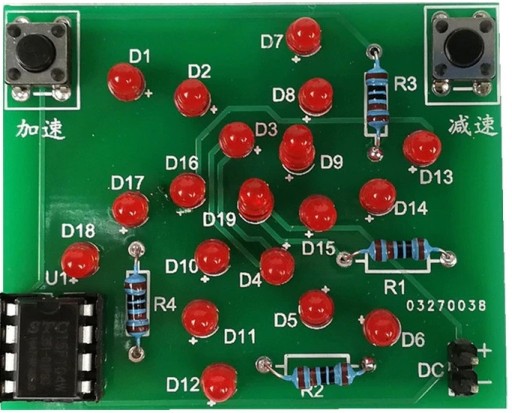

Elektroniczny młynek , wiatrak z regulacją

prędkości,

wymaga lutowania, zasilanie 3-4,5 V, rozmiar płytki 40x50mm. Koszyk na 2 baterie 1,5 V AA w komplecie.

Diody led zapalają się sprawiając wrażenie kręcącego się młynka /wiatraka.

Stroboskop , Efekt świetlny ,

migające diody Led ,

układ do samodzielnego montażu, wymaga lutowania.

Rozmiar płytki 90mm x 30mm, zasilanie 9V - 12V.

Schemat montażu podzespołów nadrukowany na płytce.

Moduł elektroniczny do montażu

16 pozytywek

Napięcie robocze: 4.5-5 V

Rozmiar PCB: 48mm (długość) * 42mm (W)

Tryby sterowania:

Kodowania (ABCD)

0000: głos karabinu maszynowego

0001: wóz strażacki sygnał

0010: głos karetki pogotowia

0011: głos samochodu

0100: dźwięk świerszczy

0101: alarm

0110: dźwięk sygnału elektronicznego

0111: koh

1000: owad

1001: gwizdek

1010: telegraf

1011: śpiew ptaków

1100: strzały

1101: samochód syreny

1110: dźwięk instrumentów basowych

1111: dźwięk samochodu wyścigowego
