Pro Набор для обучения пайке: 4 микросхемы для сборки. Инструкция

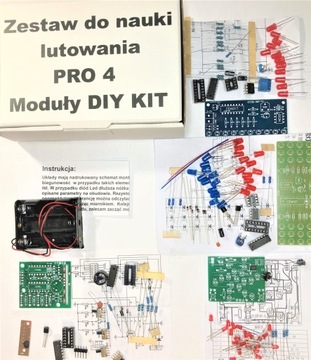

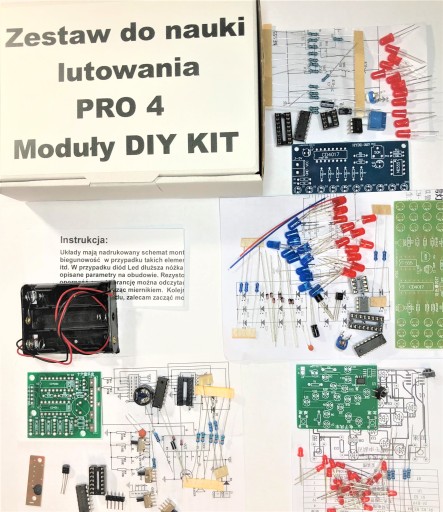

Cztery układy

do własnoręcznego

lutowania:

• Płynąca woda czerwony z regulatorem prędkości
• 16 melodyjek , pozytywka
• Kogut policyjny , stroboskop
• Młynek , kręcący się wiatrak led + koszyk na 2 baterie

Trudność montażu:  Średnio Łatwy i Łatwy

Instrukcja po polsku w komplecie.

Zestaw do nauki lutowania zapakowany w estetyczny kartonik.

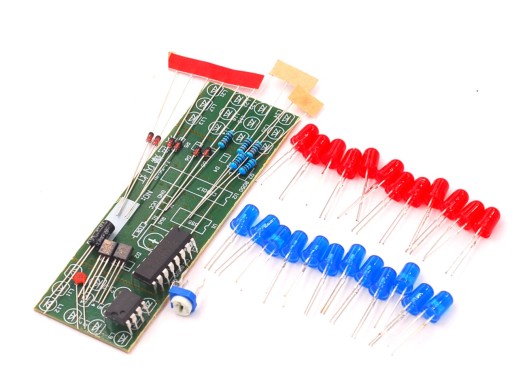

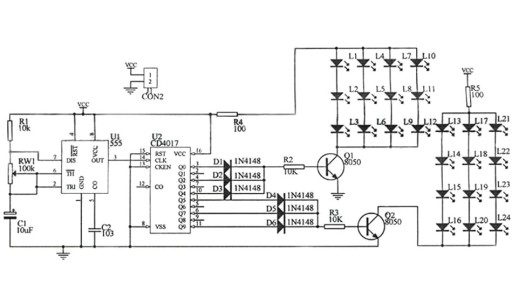

Moduł płynące światło LED z regulacją

prędkości

Diody w kolorze czerwonym.

Moduł oparty na układach NE555 i CD4017.

Zasilanie: 3V-5V

Wymiary układu 72mm x32mm.

Elektroniczny młynek z regulacją

prędkości

Diody led świecą na przemian  sprawiając wrażenie kręcącego się młynka.

Zasilanie 3 - 4,5 V,

Wymiary  płytki 40 x 50mm.

Koszyk na 2 baterie 1,5 V AA w komplecie.

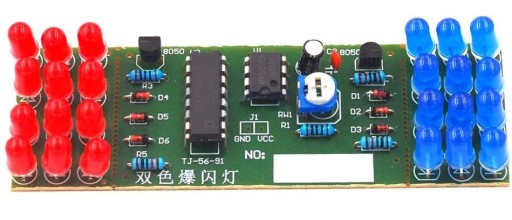

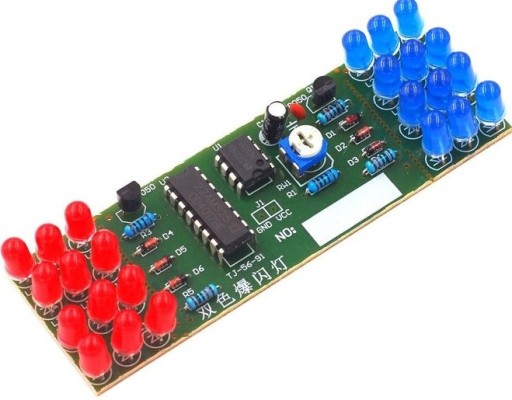

Stroboskop , kogut policyjny

Super Efekty świetlne

Rozmiar płytki 90mm x 30mm,

Zasilanie 9V - 12V.

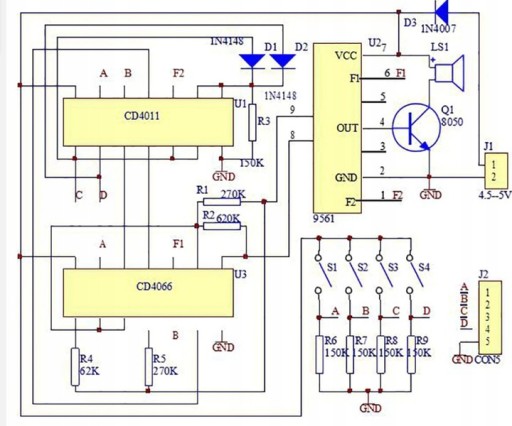

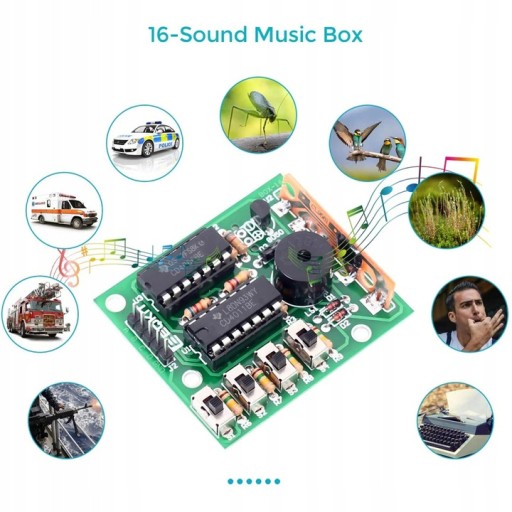

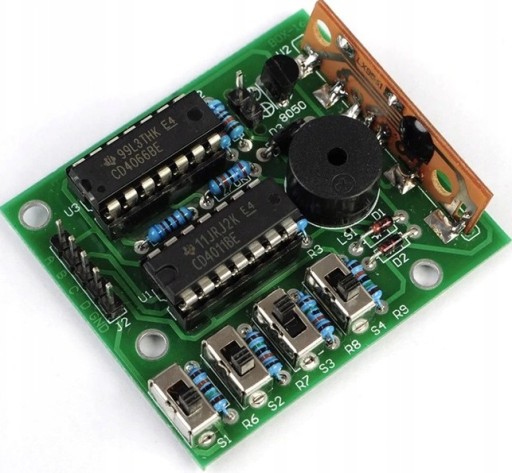

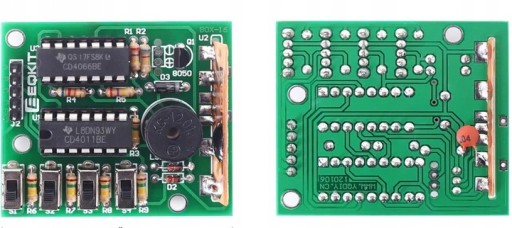

Elektroniczna pozytywka

16 melodyjek

Napięcie robocze: 4.5-5 V

Rozmiar PCB: 48mm x 42mm

Tryby sterowania:

Kodowania (ABCD)

0000: głos karabinu maszynowego

0001: wóz strażacki sygnał

0010: głos karetki pogotowia

0011: głos samochodu

0100: dźwięk świerszczy

0101: alarm

0110: dźwięk sygnału elektronicznego

0111: koh

1000: owad

1001: gwizdek

1010: telegraf

1011: śpiew ptaków

1100: strzały

1101: samochód syreny

1110: dźwięk instrumentów basowych

1111: dźwięk samochodu wyścigowego

Instrukcja:

Układy mają nadrukowany schemat montażu na płyce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, wiekszośc elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
