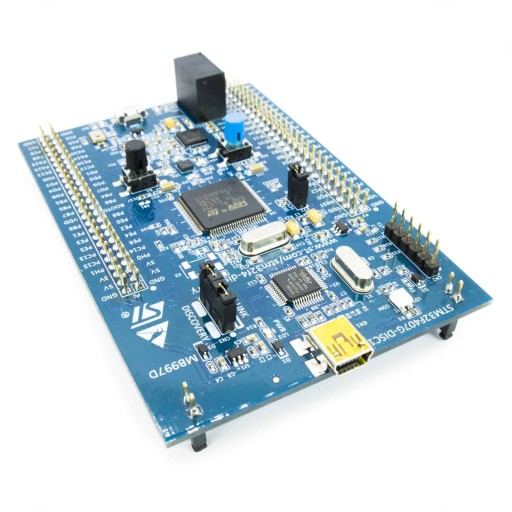

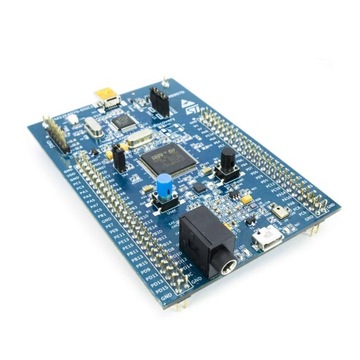

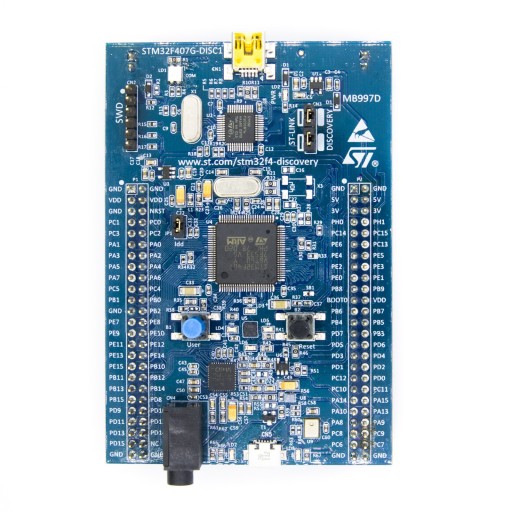

Zestaw deweloperski STM32F407G-DISC1 to jeden z podstawowych i najpopularniejszych płytek ST Discovery.

Na płytce znajduje się popularny, bardzo wydajny mikrokontroler z serii STM32F4. Obok niego znajduje się kilka przydatnych w prototypowaniu układów MEMS.

Płytka posiada zintegrowany programator ST-Link/V2.

Zestaw posiada sporą ilość złącz goldpin na które zostały wyprowadzone między innymi wszystkie porty I/O mikrokontrolera. Dzięki temu w łatwy sposób można podłączyć zewnętrzne układy.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Parametry

• Mikrokontroler STM32F407VGT6
• Rdzeń Arm® Cortex®-M4, 1 MB Flash, 192 kB RAM
• Częstotliwość rdzenia max: 168 MHz
• 1 x USB OTG FS/HS
• 1 x USB OTG FS
• 3 x 12-bit ADC
• 2 x 12-bit DAC
• 1 x Czujnik temperatury
• Timery 32-bit i 16-bit, Motor Control
• 2 x SDIO, 3 x SPI, 3 x I2C, 2 x I2S, 2 x CAN, 1 x Ethernet, 6 x USART
• Camera interface
• Interfejs równoległy LCD (tryb 8080/6800)
• FSMC
• TRNG
• 3-osiowy akcelerometr LIS3DSH
• Mikrofon MEMS MP45DT02
• Kodek audio DAC CS43L22 ze zintegrowanym wzmacniaczem klasy D
• 8 diod LED
• Komunikacja USB
• Zasilanie
• 4 diody użytkowika
• 2 diodu USB OTG (VBUS i over-current)
• Przyciski
• Użytkownika
• Reset
• Złącze USB OTG FS
• Zasilanie
• Przez micro USB
• Zewnętrzne
• Programator ST-Link/V2 na płytce
• Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
