Przedmiotem sprzedaży jest:

A-PUCK-0007-V1-01; Niskoprofilowa antena dookólna Poynting PUCK-7

Szerokopasmowa panelowa antena dookólna Poynting PUCK-7 2X2 LTE (MIMO) 6 dBi, 2X2 Wi-Fi (MIMO) 7.5 dBi

Nowa antena PUCK firmy Poynting oferuje małą antenę profilową do użytku w IoT / M2M, inteligentnych licznikach, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-7 składa się z systemu antenowego 4 w 1 w jednej obudowie, wyposażonego w 2×2 MIMO LTE i 2×2 MIMO Wi-Fi (dwuzakresowe 2,4 GHz i 5 GHz). Anteny 2x Cellular MIMO (dla 2G / 3G / 4G) obejmują pasmo od 698 MHz do 3800 MHz, w tym najpopularniejsze międzynarodowe pasma LTE. Antena zapewnia dwie oddzielne dwuzakresowe anteny Wi-Fi oferujące jednoczesne pasma 2,4 GHz i 5 GHz, obsługujące 802.11ni 802.11ac / ax z 2×2 MIMO. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.

Cechy produktu

- Wysoka wydajność wielu częstotliwości 4 w 1

- Antena 2G / 3G / 4G / LTE (gotowa na 5G)

- LTE (2X2 MIMO), dwuzakresowe Wi-Fi (2X2 MIMO)

- Szerokopasmowy zakres częstotliwości, w tym pasmo CBRS 3,5 GHz

- Niezależna od płaszczyzny podłoża

- Solidna, wandaloodporna i wodoodporna obudowa anteny (klasa IP 68)

- Idealny do transportu, zastosowań morskich i IoT / M2M

- Opcje montażu Ultra-veZAtile dla łatwej instalacji

Zastosowanie anteny

- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody

- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie

- Automatyka przemysłowa, robotyka i inne systemy M2M

- Digital Signage

- Magazyny i systemy logistyczne

- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)

- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)

 -Maszyny rolnicze

- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych

Wykresy wydajności anteny

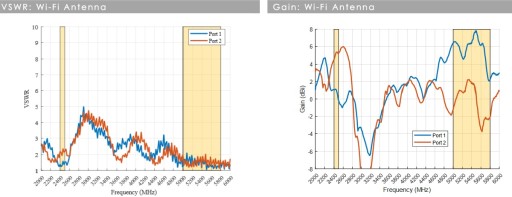

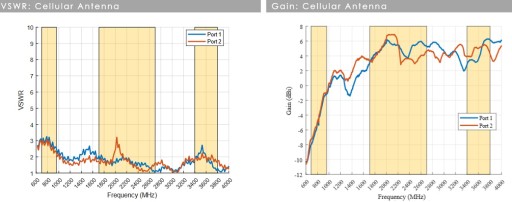

Współczynnik fali napięcia (VSWR)*

VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia.

W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-7 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 95% pasma

Wzmocnienie w dBi

6dBi to szczytowe wzmocnienie we wszystkich pasmach 698-960,1710-2700, 3400-3800 MHz

7,5dBi to szczytowe wzmocnienie we wszystkich pasmach 2400-2500, 5000–5800 MHz

Wzmocnienie przy 698-960 MHz: -1 dBi

Wzmocnienie przy 1710-2700 MHz: 6 dBi

Wzmocnienie przy 3400-3800 MHz: 6 dBi

Wzmocnienie przy 2400-2500 MHz: 5 dBi

Wzmocnienie przy 5000-5800 MHz: 7,5 dBi

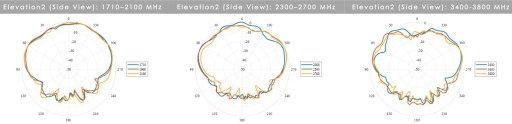

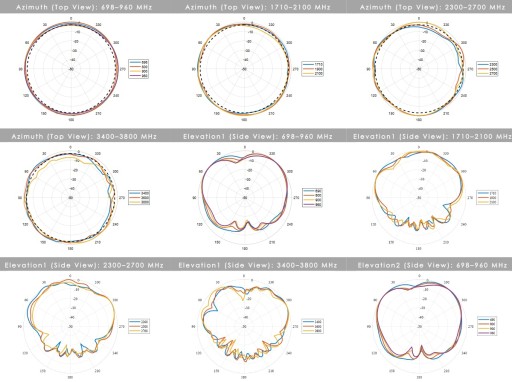

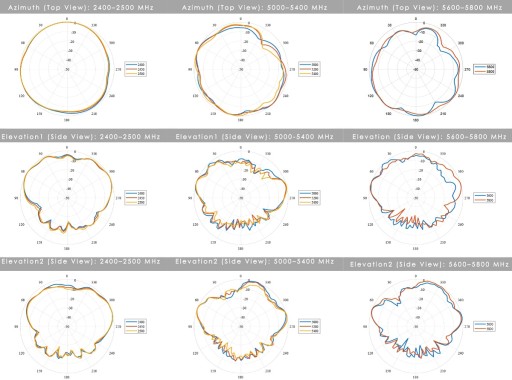

Wzorce promieniowania

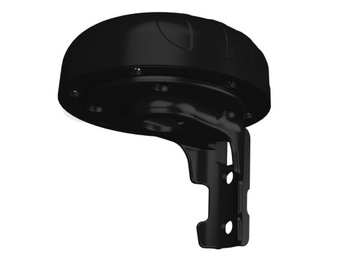

Wiele możliwości montażu

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:

- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)

- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)

- Poziomy montaż na słupie (np. Szyny morskie)

- Mocowanie magnetyczne

- Montaż powierzchniowy (taśma dwustronna)

- Mocowanie ścienne

Najważniejsze cechy techniczne:

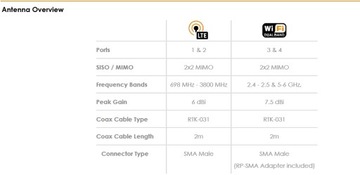

Specyfikacja techniczna
