АНАЛОГОВЫЙ ИНТЕРФОН UNIFONE 4,5,6 ПРОВОДОВ URMET 1140/41

UNIFON DOMOFONOWY WIELOLOKATORSKI ANALOGOWY SIGNO DO INSTALACJI 4,5,6 ŻYŁOWYCH URMET

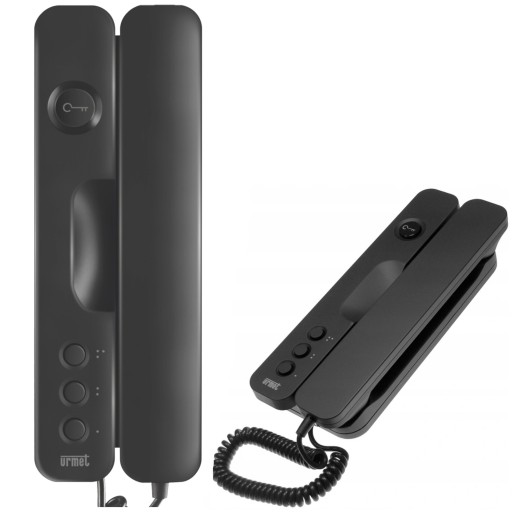

MODEL: URMET SIGNO 1140/41

✅ Unifon wielolokatorski SIGNO to nowoczesny unifon dostosowany do instalacji w systemach analogowych 4, 5, i 6- żyłowch tz. 4+n, dlatego też może być używany w tej samej instalacji wraz z analogowymi unifonami mod. 1131, mod. 1132 , mod. 1133 oraz mod. 1140.

✅ Posiada funkcję prowadzenia rozmów i przycisk otwarcia drzwi.

✅ Dodatkowo unifon posiada 3 niezależne od siebie przyciski funkcyjne do wykorzystania przez instalatora mogą zostać wykorzystane do różnych dodatkowych funkcji np.:

• otwierania drugiego elektrozaczepu, bramy

• zapalenie światła na klatce schodowej,

• wywołanie innego unifonu (interkom),

• sterowanie światłem na klatce schodowej.

✅ Model dostępny jest w kolorze białym, symbol: 1140/1 (z 1 przyciskiem funkcyjnym zamiast 3). Można go znaleźć w naszej ofercie.

Uwaga!

Przed zakupem należy sprawdzić czy unifon współpracuje z centralą zainstalowaną w budynku. Należy również zwrócić uwagę na rodzaj centrali (analogowa/cyfrowa) oraz ilość żył w instalacji.

PARAMETRY TECHNICZNE:

• Typ: analogowy
• Sposób instalacji: System wieloprzewodowy (4+n)
• Wymiary: 225 x 80 x 40 mm (wys. / szer. / gł.)
• Ilość przycisków: 1 (otwarcie drzwi) + 3 (funkcyjne)
• Obudowa wykonana z wysokiej jakości tworzywa ABS
• Kolor: czarny
• Elementy obudowy połączone przy użyciu zatrzasków

Unifon przystosowany jest do pracy w systemie analogowym 4, 5, i 6 - żyłowym.

CHARAKTERYSTYKA SIGNO 1140/41

• Unifon z przyciskiem otwierania drzwi oraz 3 dodatkowymi przyciskami funkcyjnymi,

• Posiada on dodatkowy głośnik do sygnału wywołania,

• Unifon przystosowany jest do pracy w systemie analogowym 4, 5, i 6 - żyłowym.

• Domofon wyróżnia się łatwym montażem i użytkowaniem.

* Unifon posiada możliwość zamontowania regulatora głośności sygnału wywołania 1140/53

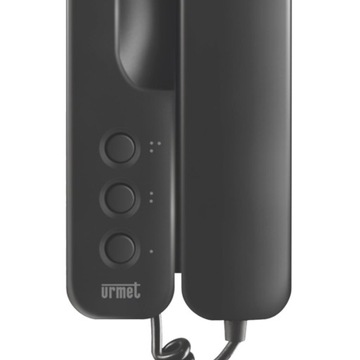

3 DODATKOWE PRZYCISKI FUNKCYJNE

Przyciski funkcyjne są niezależne od siebie i mogą zostać wykorzystane przez instalatora do różnych dodatkowych funkcji np.:

• wywołanie innego unifonu (interkom),

• zapalenie światła na klatce schodowej,

• otwierania drugiego elektrozaczepu, bramy,

• sterowanie światłem na klatce schodowej.

ZESTAW ZAWIERA

• Oryginalnie zapakowany unifon URMET SIGNO 1140/41
• Instrukcja montażu i schemat podłączenia
• Wkręty i kołki mocujące

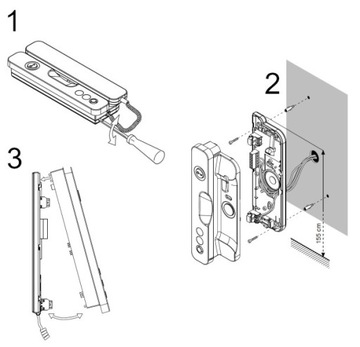

MONTAŻ / INSTALACJA

Aby zamontować unifon w wersji wiszącej należy wykonać opisane poniżej czynności:

1) Rozłożyć obudowę unifonu zwalniając plastikowe zatrzaski przy użyciu ostrza wkrętaka (Rys. 1).

2) Przymocować unifon do ściany przy użyciu 2 kołków rozporowych dostarczonych wraz z unifonem (Rys. 2).

3) Przeprowadzić przewody przez otwór w tylnej części unifonu.

4) Skrócić przewody do wymaganej długości oraz odizolować ich końcówki.

5) Podłączyć końcówki przewodów do właściwych zacisków złącza unifonu.

6) Połączyć ponownie obie części obudowy (Rys. 3).

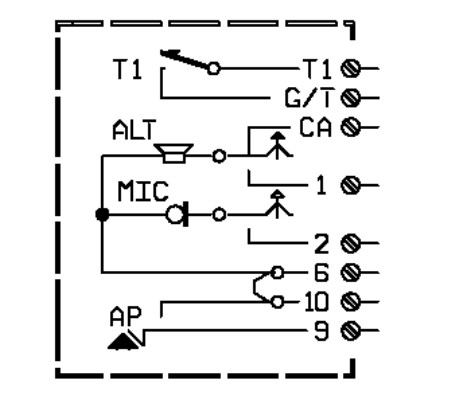

OPIS ZACISKÓW POD PRZEWODY

Wewnątrz unifonu, po zdjęciu jego obudowy na płytce drukowanej znajduje się listwa zaciskowa służąca do podłączenia aparatu do systemu. Przyciski funkcyjne mają niezależne styki.

T1 - wyjście 1 przycisku funkcyjnego

G/T - zacisk wspólny przycisków funkcyjnych

CA - wywołanie

1 - linia głośnika

2 - linia mikrofonu

6, 10 - masa

9 - linia elektrozaczepu
