UNIFONE ЦИФРОВОЙ 2-ПРОВОДНОЙ ИНТЕРФОН URMET 1140/622-B

UNIFON DOMOFONOWY WIELOLOKATORSKI CYFROWY URMET SIGNO DO INSTALACJI MATIBUS SE I BASIC

MODEL: URMET SIGNO 1140/622-B

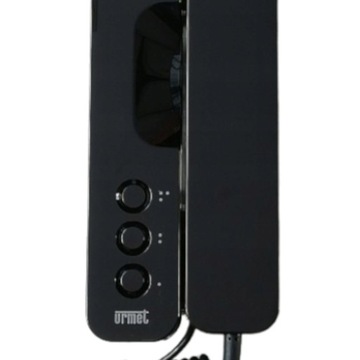

Unifon w kolorze czarny połysk❗️

✅ Unifon cyfrowy Signo 1140/622-B marki Urmet przeznaczony jest do cyfrowych systemów domofonowych Basic i Matibus SE.

✅ Unifon Signo posiada funkcję prowadzenia rozmów i otwarcia drzwi.

✅ Wyposażony on jest w przycisk otwierania drzwi i 2 przyciski dodatkowe oraz jeden przycisk niezależny.

✅ Przyciski funkcyjne umożliwiają np.:

• wywołanie centrali, (w systemie MATBUS SE)
• otwarcie dodatkowych drzwi (lub bramy),

✅ Posiada on dodatkowy głośnik i wbudowany trójpozycyjny regulator głośności sygnału wywołania (z możliwością całkowitego wyciszenia).

✅ Obudowa ABS, kolor czarny połysk.

✅ Unifon 1140/622-B podłączamy do wspólnego pionu przy pomocy 2 żył, może pracować w ramach jednego systemu z unifonami: 1131/620, 1131/621, 1132/620, 1132/621, 1134/622, 1140/622.

✅ Model dostępny jest w kolorze białym, symbol: 1140/622. Można go znaleźć w naszej ofercie.

Uwaga!

Przed zakupem należy sprawdzić czy unifon współpracuje z centralą zainstalowaną w budynku. Należy również zwrócić uwagę na rodzaj centrali (analogowa/cyfrowa) oraz ilość żył w instalacji.

PARAMETRY TECHNICZNE:

• Typ: cyfrowy

• Sposób instalacji: System wieloprzewodowy

• Linia stylistyczna unifonu: Signo

• System: BASIC, Matibus SE

• Ilość przycisków: 3

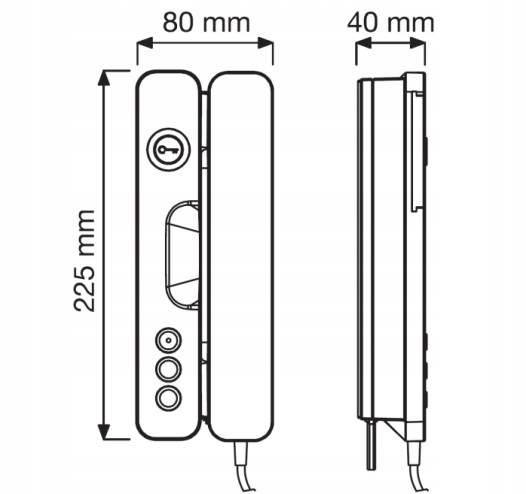

• Wymiary: 80 x 225 x 40 mm ( szer. x wys. x gł. )

• Materiał: ABS

• Kolor: czarny

• Montaż: natynkowy

• Ilość przewodów: 2 (+2)

• Napięcie: 7V

CHARAKTERYSTYKA SIGNO 1140/622-B

• Unifon Signo czarny z przyciskiem otwierania drzwi.

• 2 dodatkowe przyciski funkcyjne.

• Miejsce na 1 kolejny przycisk.

• Dodatkowy głośnik do sygnału wywołania.

• Wbudowany trójpozycyjny regulator sygnału wywołania.

• Może pracować w jednej linii z unifonami: 1131/620, 1131/621, 1132/620, 1132/621, 1134/622, 1140/622.

2 DODATKOWE PRZYCISKI FUNKCYJNE

Unifon wyposażony jest w 2 przyciski dodatkowe oraz miejsce na 1 kolejny przycisk. Przyciski funkcyjne mogą zostać wykorzystane przez instalatora do różnych dodatkowych funkcji np.:

• wywołanie centrali, (w systemie MATBUS SE)

• otwarcie dodatkowych drzwi (lub bramy),

ZESTAW ZAWIERA

• Oryginalnie zapakowany unifon URMET SIGNO 1140/622-B
• Instrukcja montażu i schemat podłączenia
• Wkręty i kołki mocujące

MONTAŻ / INSTALACJA

Aby zamontować unifon w wersji wiszącej należy wykonać opisane poniżej czynności:

1) Rozłożyć obudowę unifonu zwalniając plastikowe zatrzaski przy użyciu ostrza wkrętaka (Rys. 1).

2) Przymocować unifon do ściany przy użyciu 2 kołków rozporowych dostarczonych wraz z unifonem (Rys. 2).

3) Przeprowadzić przewody przez otwór w tylnej części unifonu.

4) Skrócić przewody do wymaganej długości oraz odizolować ich końcówki.

5) Podłączyć końcówki przewodów do właściwych zacisków złącza unifonu.

6) Połączyć ponownie obie części obudowy (Rys. 3).

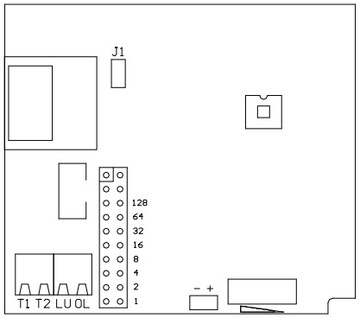

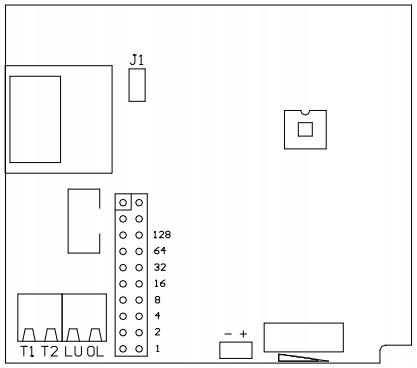

OPIS ZACISKÓW POD PRZEWODY

LU - Linia unifonów.

0L - Masa linii unifonów.

T1 - Zacisk podłączenia przycisku wywołania 68R (zwierany do masy (0L)).

T2 - Zacisk podłączenia przycisku wywołania 180R (zwierany do masy (0L)).

J1- Zworka serwisowa.

Unifon programowany jest zworkami. Przy ich pomocy ustawiamy numer unifonu od 1 do 255. Pojedynczy zasilacz systemu Matibus SE lub panel systemu BASIC może obsłużyć do 510 użytkowników.

SCHEMAT POŁĄCZENIOWY W SYSTEMIE MATIBUS SE

1 - Pion nr 1 max. 255

2 - Pion nr 2 max. 255

3 - np. Panel z klawiaturą 1052/100

4 - np. Zasilacz "MASTER" 1052/31R

5 - Dodatkowe sterowanie np. bramy automatycznej

6 - Elektrozaczep
