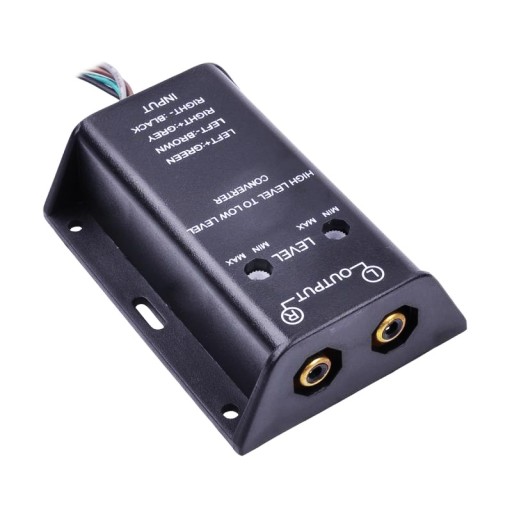

KONWERTER SYGNAŁU RADIO BEZ WYJŚCIA NA WZMACNIACZ

Konwerter sygnału głośnikowego umożliwia zamianę sygnału o wysokim poziomie (High) pochodzącego bezpośrednio z wyjścia głośnikowego np. radia samochodowego lub domowego na sygnał poziomu niskiego (Low) niezbędnego do podłączenia dodatkowego wzmacniacza przez złącza RCA. Doskonałe rozwiązanie w przypadku gdy brak np. w radiu samochodowym wyjścia sygnałowego RCA (chinch) a zewnętrzny wzmacniacz tylko takie wejście posiada. Można używać na przewodach odłączonych jak i podłączonych do głośników.

Konwerter gwarantuje wysokiej jakości sygnał wyjściowy. Wyjątkowo wytrzymała, odporna na przegrzewanie się obudowa. (Wyjście wysokiej częstotliwości=wyjście głośnikowe) (Wyjście niskiej częstotliwości=wyjście wzmacniacza). Pasuje do radioodbiorników o mocy wyjściowej: max 40W(muzycznej) na jeden kanał, min 5W (muzycznej) na jeden kanał.

Proporcje transmisji: od 3.6:1 V(we) max 14V

Wejście: 4 luźne przewody

Wyjście: 2 wejścia RCA

MONTAŻ:

Ustawić pokrętła potencjometrów na min. Podłączyć przewody:

• zielony przewód do lewego głośnika +
• brązowy przewód do lewego głośnika -
• szary przewód do prawego głośnika +
• czarny przewód do prawego głośnika -

Włączyć radio podając na przewody sygnał zewnętrzny Wyregulować potencjometrami odpowiednią wartość sygnału.
