Автоподатчик для фрезерных станков 0-210 об/мин.

Dodaj automatyczny posuw stołu mocy do swojej frezarki! Łatwy i niedrogi sposób na zwiększenie produktywności!

Cechy:

Wyłącznik zasilania i przełącznik resetowania

1. Prawa strona włącznika zasilania jest „ON”. Lewa strona jest wyłączona. Czerwone światło jest wyświetlane, gdy urządzenie jest włączone.
2. Czerwony okrągły przycisk po prawej stronie to przełącznik resetowania. Jeśli maszyna jest przeciążona, przycisk resetowania podskakuje, aby odciąć zasilanie. Operator musi zmniejszyć obciążenie cięcia, a następnie nacisnąć przycisk resetowania, aby kontynuować operację.

Pokrętło podawania i szybki przycisk

1. Obróć pokrętło podawania po włączeniu zasilania. Skręć w lewo, aby karmić w lewo i odwrotnie.
2. Przycisk pośrodku to „Szybki przycisk”. Jeśli przytrzymasz przycisk, narzędzie szybko przesunie się w lewo. Zwolnij, aby posuw stołu mocy powrócił do normalnej prędkości.

pokrętło regulacji prędkości

1. Prędkość można regulować zgodnie z wymaganiami operatora, zakres wynosi 0-9.

Mikro przełącznik

1. Normalnie przełącznik jog powinien znajdować się w pozycji „FEED”. Aby wykonać ruch impulsowy, po prostu przełącz na pozycję „0”. Trzymaj przełącznik, aż przesunie się do żądanej pozycji.

UWAGA:

1. Aby zatrzymać bieganie, należy najpierw przekręcić POKRĘTŁO PODAWANIA do pozycji „0” (WYŁ.). Następnie przesuń przełącznik „JOG SWITCH” do pozycji „FEED”.
2. Pamiętaj, aby postępować zgodnie z procedurą pracy impulsowej, aby uniknąć uszkodzeń spowodowanych niewłaściwą obsługą.

Funkcja:

• Bezgłośne zmiany kierunku
• Bezproblemowa obsługa
• Dłuższa żywotność
• Lepsza gładkość powierzchni
• Mała objętość i łatwa instalacja
• Doskonała kontrola prędkości w całym zakresie
• Funkcja impulsowania działa przy dowolnej prędkości posuwu
• Posuw stołu mocy nie wibruje ani nie napręża się przy niskiej prędkości
• Pokrętło regulacji kierunku dla łatwej i szybkiej obsługi
• Funkcja bezpieczeństwa chroniąca przekładnię i elementy elektroniczne

Dane techniczne:

• Typ: X
• Napięcie: 220V, 50/60Hz
• Prąd: 2,8A
• Maks. Moment obrotowy: 155kg/cm, 135lb/in
• R.P.M.: 0-210
• Waga brutto: 6 kg
• Wymiary opakowania: 29*10*27 cm

Instrukcje Instalacji:

1. Ustaw statyw stały na stole roboczym, ustaw tuleję łożyska stołu na śrubie osi, a następnie ustaw posuw stołu mocy na statywie stałym, wyjmij obudowę przekładni.

2. Jedną ręką przytrzymaj środkowy wał napędowy. Drugą ręką ustawić koło zębate stożkowe na śrubie osi. Następnie sprawdź, czy luz między biegami wynosi 0,1-0,2 mm.

3. Dodaj podkładki (1,0t, 0,25t, 0,1t), jeśli luz jest zbyt duży. Powtarzaj kroki 2-3, aż do osiągnięcia zadowalającego luzu.

4. Dokręcić uchwyt, aby rozpocząć ustawianie klucza nasadowego i przekładni stożkowej. Obróć lekko uchwyt, aby wyczuć, czy pomiędzy nimi wystąpi jakakolwiek ingerencja. Jeśli tak, powtórz krok 3-4, aby dodać więcej podkładek. Jeśli nie, przejdź do następnego kroku.

5. Wyjmij uchwyt, dodaj odpowiednią podkładkę (Φ43xΦ33), wyreguluj luz między tarczą a przekładnią stożkową i zablokuj za pomocą pierścienia ustalającego.

6. Ustaw uchwyt i dokręć, lekko obróć uchwyt. Normalnie powinno być gładkie bez żadnych zakłóceń.

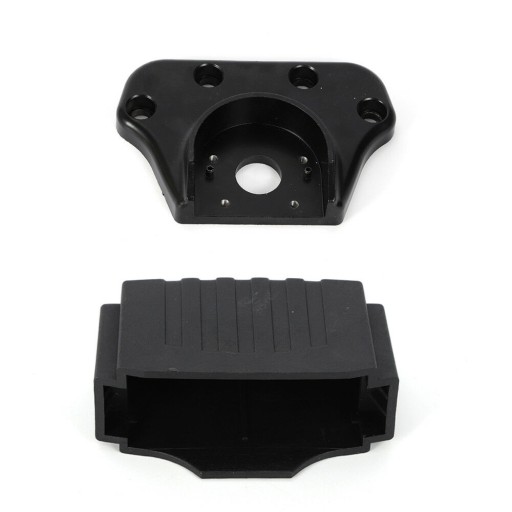

7. Na koniec ustaw obudowę przekładni i wyłącznik krańcowy.

Zawartość paczki

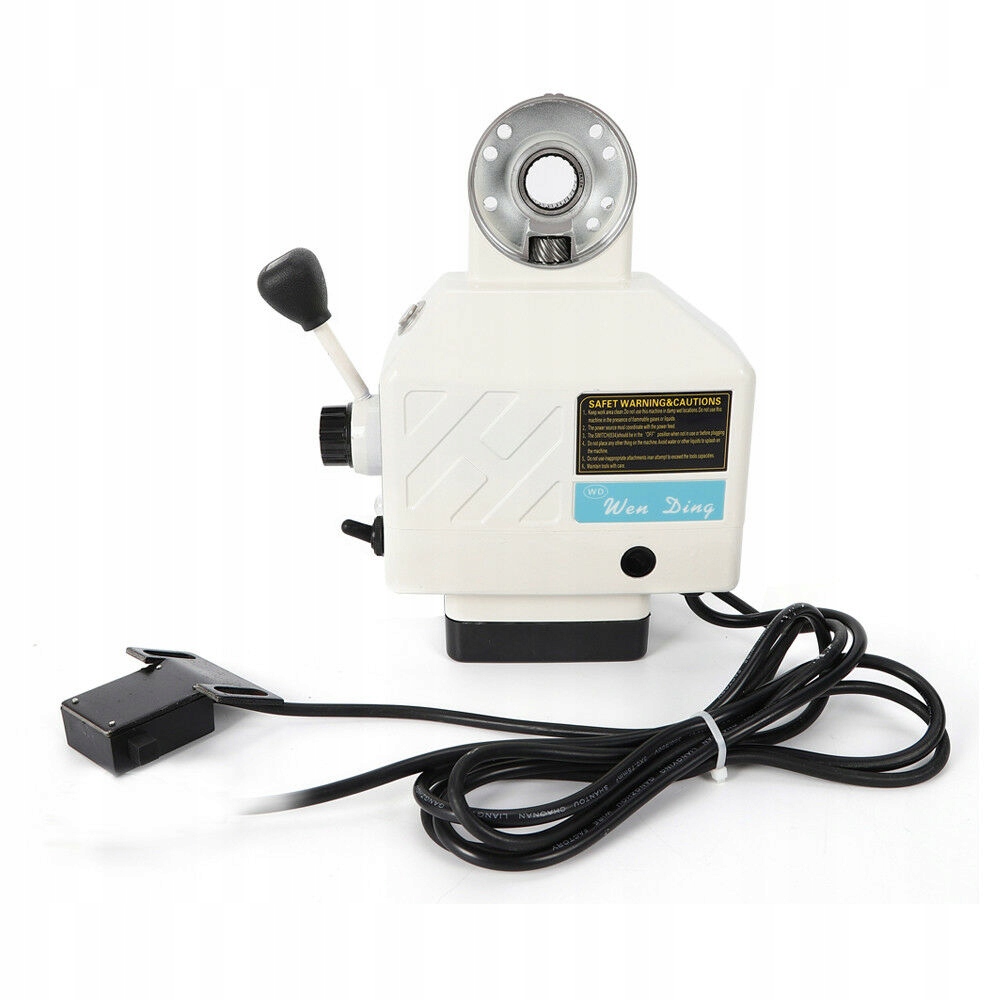

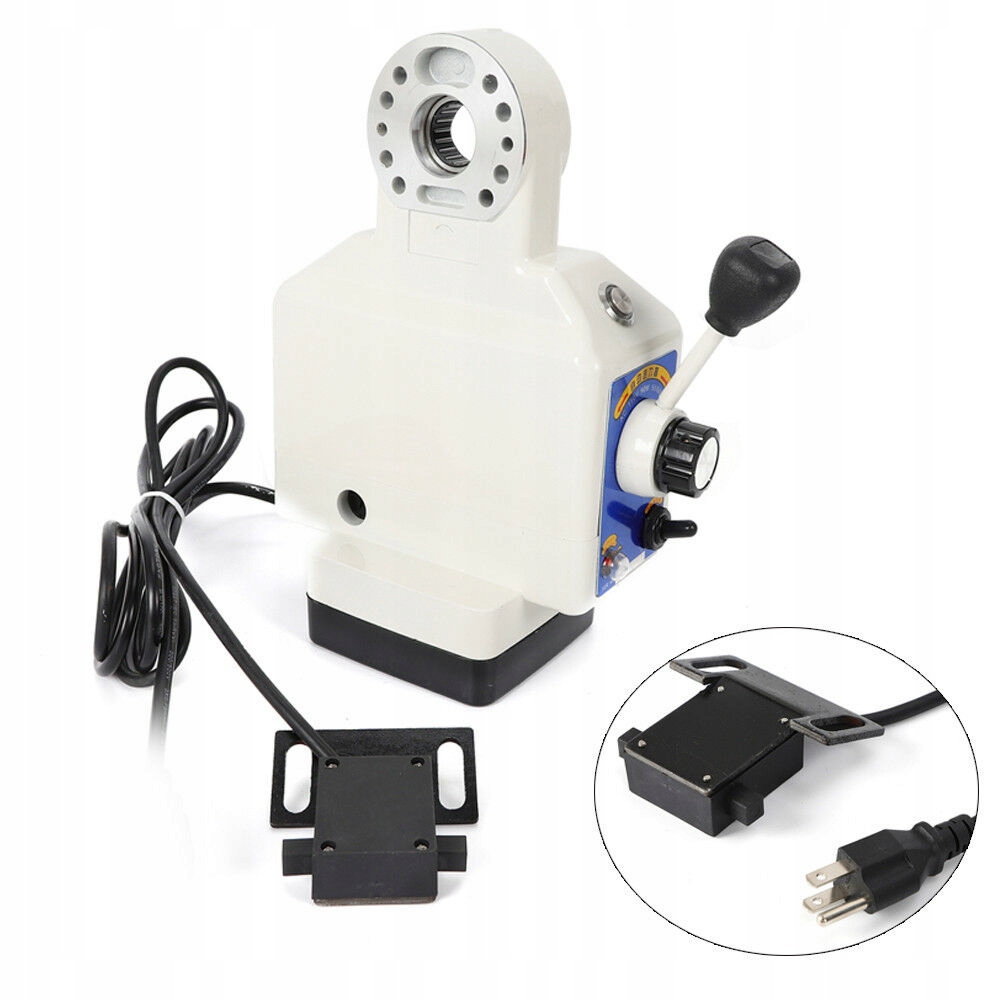

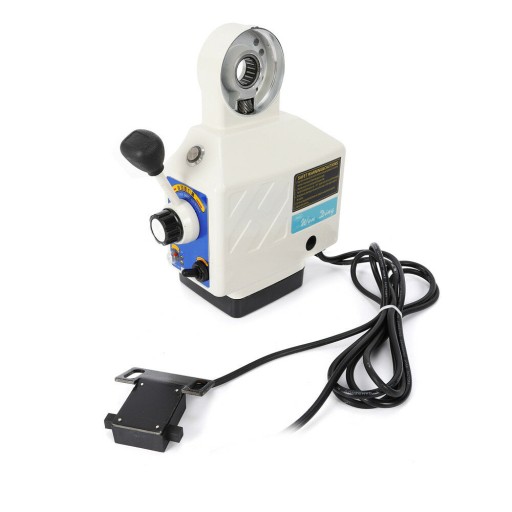

1 x zasilanie APF-260

1 x stojak do mocowania osi X z tuleją

1 x przekładnia stożkowa z pierścieniem mocującym

1 x uchwyt podkładki

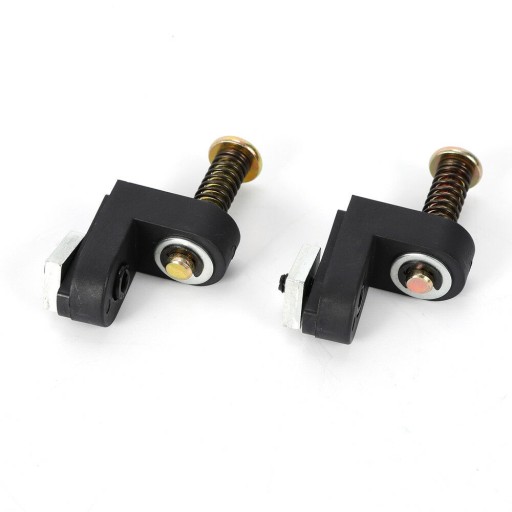

2 x bloki zatrzymujące

2 x zestaw zatrzymania

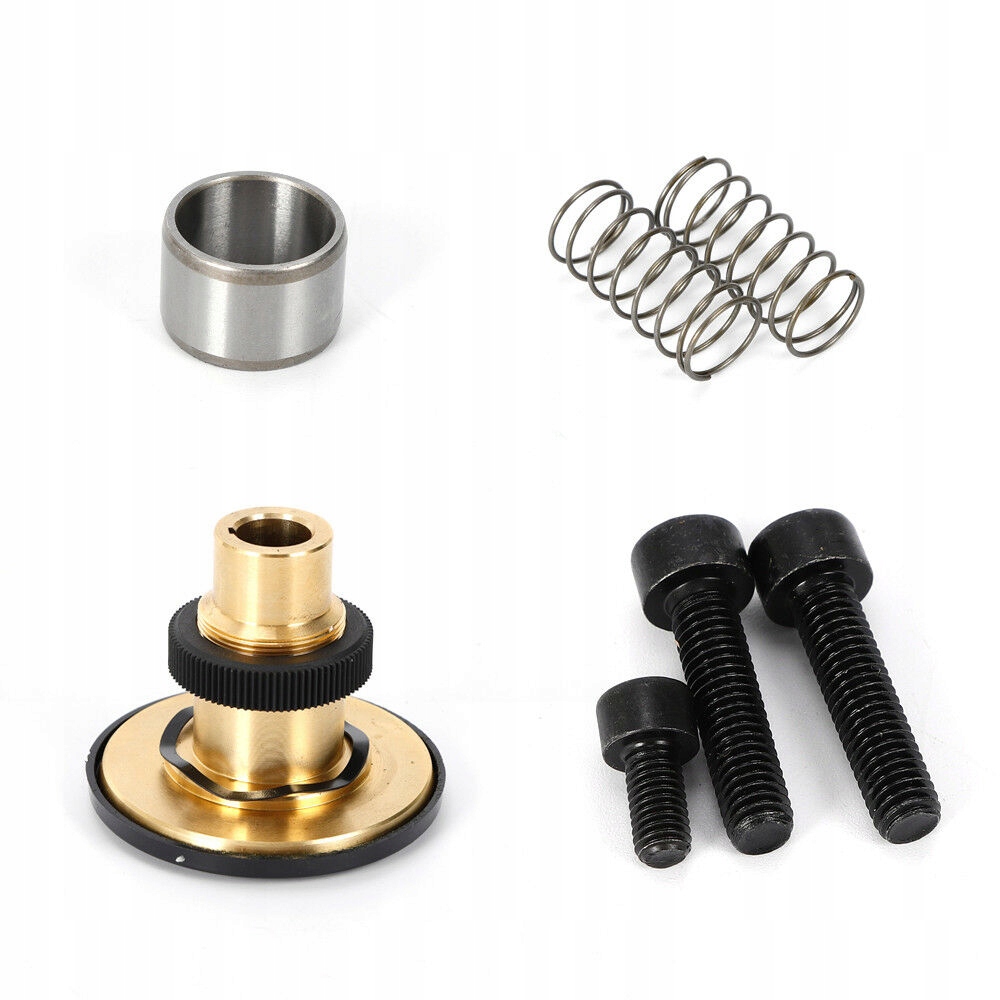

2 x śruby gniazdowe (M8 * P1.25 * 35)

2 x śruby gniazdowe (M8 * P1.0 * 25)

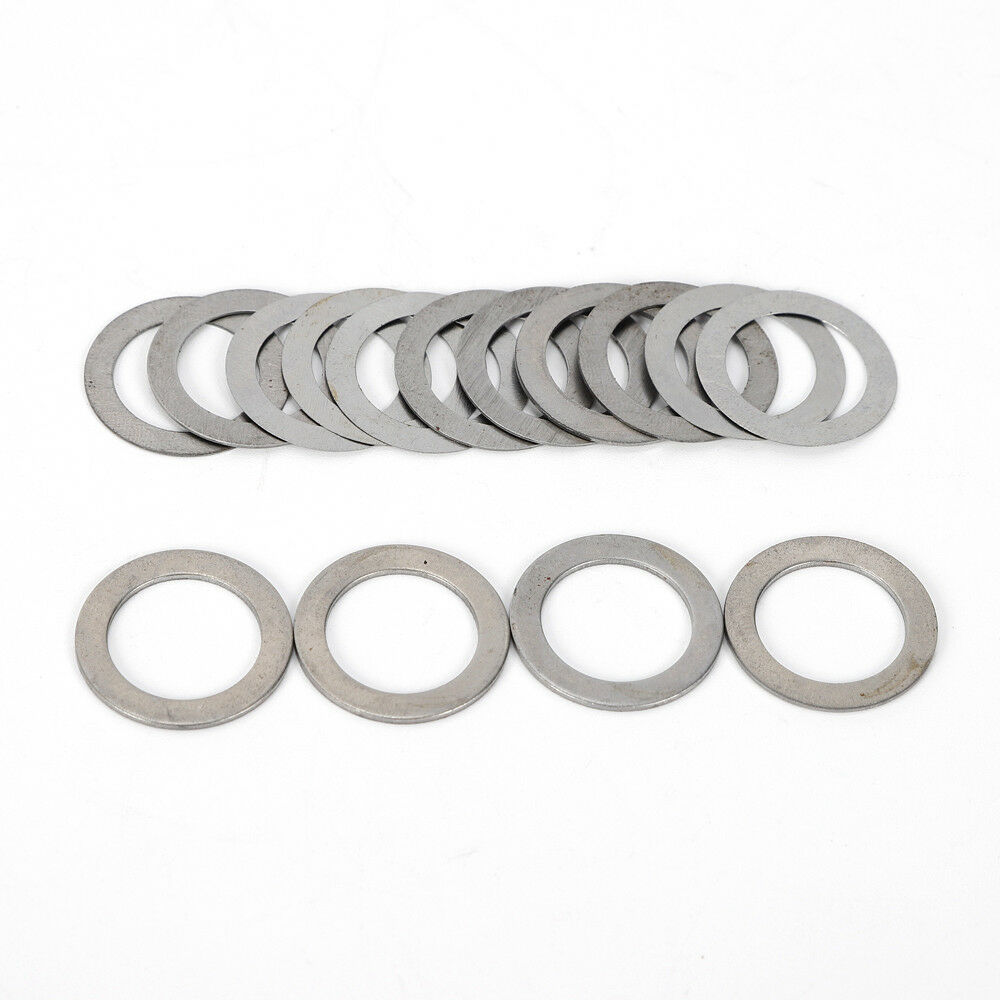

6 x małe podkładki (Φ26,2*Φ16,2*0,25t)

2 x małe podkładki (Φ26,2*Φ16,2*0,1t)

3 x małe podkładki (Φ26,2*Φ16,2*1,0t)

4 x duże podkładki (Φ43,4*Φ33,4*0,25t)

2 x kołki sprężynowe

1 x zacisk kablowy

1 x instrukcja obsługi
