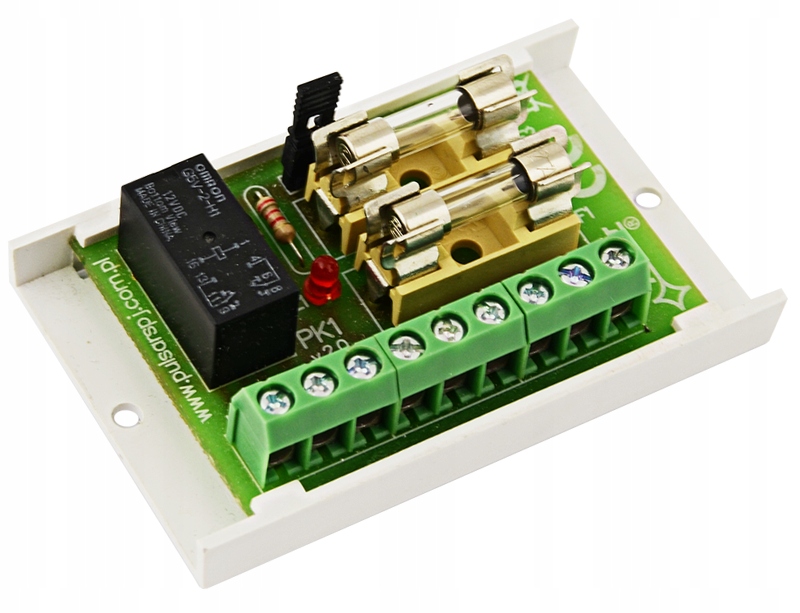

Релейный модуль AWZ-513

Moduł przekaźnikowy PK1 (AWZ513) przeznaczony jest do stosowania w instalacjach

niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli

dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC

systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku

do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika (C, NO, NC)

DANE TECHNICZNE

Napięcie cewki przekaźnika 10÷14V DC (-/+5%),

Prąd sterowania cewki 25mA@12VDC

Ilość przekaźników 1

Napięcie styków przekaźnika 30VDC / 50VAC max.

Prąd styków przekaźnika 2A max.

Styki przekaźnika C/NC/NO (wyprowadzenia Ø 2,05mm: AWG 24-12)

Czas załączenia/wyłączenia 15ms/8ms (-/+5%)

Bezpieczniki F1=2A, F2=0.5A

Warunki pracy II klasa środowiskowa, -10°C÷ 40°C

Obudowa brak, konstrukcja typu “open-frame”, IP00

Wymiary L=70, W=43, H=20 [mm, +/-2]

Waga netto/brutto 0,04 / 0,06 [kg]

Montaż taśma montażowa lub wkręt montażowy x 2

Deklaracje, gwarancja CE, 2 lata od daty produkcji

Uwagi wyprowadzenia na złączach: Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) - styki przekaźnika
