Быстроразъемный соединитель DN 7,2, шланг 8x12 с пружинным винтом. РС

Szybkozłączka LÜDECKE STANDARD DN 7,2 z króćcem do węża fi 8x12mm - z nakrętką zaciskową i sprężyną ochronną na wąż - zawór jednostronnie odcinający - ES 812 TQF - Odpowiednik PARKER, RECTUS Typ 25/26, Cejn 320.

Uniwersalna szybkozłączka STANDARD DN 7,2 dająca się obsługiwać jedną ręką. Szybkozłączka STANDARD DN 7,2 wykonana z mosiądzu MS 58.

Część TQF  posiada z jednej strony gniazdo, a z drugiej króciec do węża, z nakrętką zaciskową i spiralą ochronną na wąż.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ES doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych.

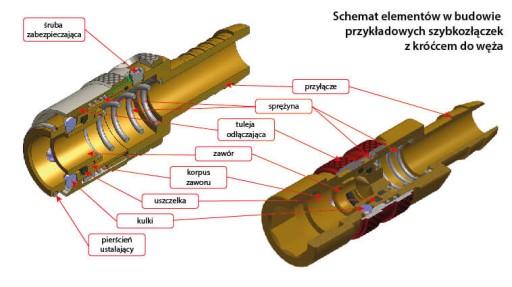

Budowa złączek ES DN 7,2 zabezpiecza jej mechanizm przed uszkodzeniami.

• Ciśnienie robocze [bar]: 35.
• Temperatura pracy [°C]: od -20 do +100.
• Materiał przyłącza, korpusu zaworu, zaworu, tulei odłączającej: mosiądz MS 58
• Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna DIN 1.4310
• Materiał sprężyny ochronnej: stal ocynkowana
• Medium: powietrze i inne media.
• Uszczelnienie: Perbunan NBR.
• Maksymalna przepustowość l/min: 1100.
• Ø węża (wew./zew.) [mm]: 8x12
• Klucz: 22/19
• Waga [g]: 130
• Całkowita wysokość szybkozłączki [mm]: 140
• Odpowiednik: PARKER,RECTUS Typ 25/26, Cejn 320.
• numer katalogowy producenta: ES 812 TQF

Złącze to jest zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Gniazdo to nie posiada iglicy otwierającej zawór wtyku, w związku z czym nie może być łączone z wtykami z zaworem.

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

 Krok 1. Wpięcie wtyku jednym ruchem do gniazda

Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza.

Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.
