УСИЛИТЕЛЬ GSM-СИГНАЛА РАЗДЕЛИТЕЛЬ РАЗДЕЛИТЕЛЬ 3

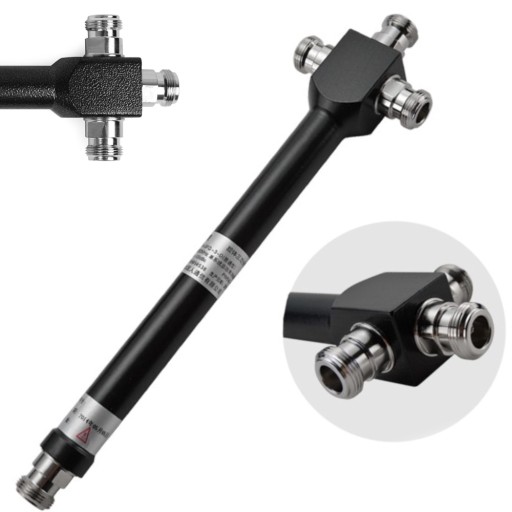

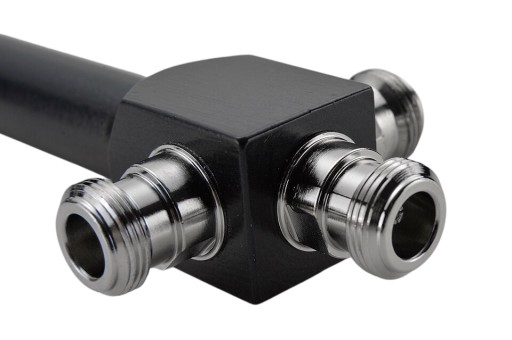

WZMACNIACZ SYGNAŁU GSM SPLITTER ROZDZIELACZ 3 - DROŻNY

SPECYFIKACJA

• Typ: rozdzielacz mocy
• VSWR: ≤ 1.3
• Impedancja: 50 Ω Ohm
• Moc: 50W
• Tłumienie: ≥ 3.1dB
• Złącze wejściowe: N żeńskie
• Złącze wyjściowe: 3 × N żeńskie
• Odległość transmisji: 50m/164 stopy
• Zakres częstotliwości: 800-2700MHz
• N żeńska średnica wewnętrzna: 8.5mm(0.33in)
• N żeńska średnica zewnętrzna: 13.45mm (0,53 cala)
• Rozmiar: 90x85x30 mm
• Waga: 0.38 kg
• Kolor: Czarny
• Temperatura pracy: od -10 do 60°C
• Kompatybilny: antena komunikacyjna, wzmacniacz sygnału, przewód koncentryczny RF itp
• Zastosowanie: komunikacja, Radar, wewnętrzny System dystrybucji itp

Rozgałęźnik GSM dwudrożny służy do rozdzielenia wzmocnionego sygnału GSM do anten wewnętrznych GSM .

Pozwala podłączyć trzy anteny do jednego wzmacniacza (np. gdy mamy problemy z sygnałem ze względu na grube ściany czy stropy lub chcemy wyprowadzić dodatkową antenę na zewnątrz).

1. Odbiór sygnału

Antena dociera do dobrego sygnału i dostarcza go do wzmacniacza.

2. Wzmocnienie sygnału GSM

Wzmacniacz odbiera sygnał, wzmacnia go i służy jako przekaźnik między telefonem a najbliższą wieżą komórkową.

3. Nadanie sygnału GSM

Twoje urządzenia otrzymują zwiększony odbiór sygnału GSM, a połączenia i dane są przesyłane przez wzmacniacz z powrotem do sieci.

Zastosowanie

Krok 1:

Znajdź pozycję, w której możesz otrzymać najlepszy sygnał, głównie wyższą pozycję, taką jak na dachu. Upewnij się, że jest skierowana ku przekaźnikowi zapewniającemu najlepszy zasięg (powyżej 70 dBm)

Uwaga: Antena zewnętrzna powinna odbierać dobry sygnał, w przeciwnym razie wzmacniacz nie może działać.

Krok 2:

Podłącz antenę zewnętrzną do wzmacniacza przy złączu BTS za pomocą kabla. Zabezpiecz gniazdo antenowe i kabel w antenie zewnętrznej wodoodporną taśmą. Odległość między anteną a wzmacniaczem powinna wynosić 10-20 metrów.

Krok 3:

Podłącz antenę wewnętrzną do wzmacniacza na złączu MS. Powinna ona znaleźć się 3-5 metrów od wzmacniacza.

Jeśli stosujesz kilka anten, możesz połączyć je rozdzielaczem dostępnym na naszej aukcji.

Uwaga: dwie anteny powinny być całkowicie oddzielone w odległości co najmniej 10 metrów. W przeciwnym razie sygnał interweniowałby między sobą, pokazując pełny sygnał na wyświetlaczu, ale w rzeczywistości wzmacniacz nie działałby poprawnie.

PRZYKŁADOWE ZASTOSOWANIE SPLITTERA

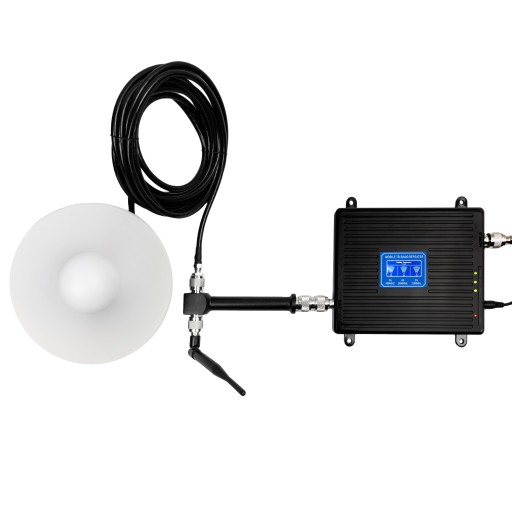

WZMACNICZ GSM Z ANETNĄ TYPU BAT I GRZYBEK

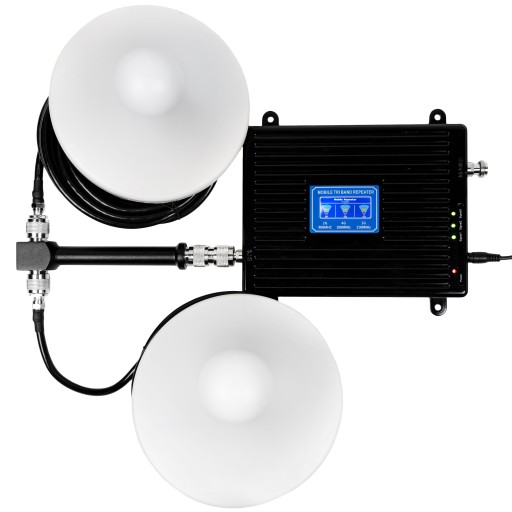

WZMACNICZ GSM Z 2 ANTENAMI TYPU GRZYBEK
