Адаптер SOP44 - PDIP32+1 28/29F(LV)x00 Willem simp

Adapter Willem 8/16bit Flash 28 i 29F(LV)200/400/800 SOP44 3,3/5V simple - pozwala na programowanie 8/16-bit pamięci flash typu: 28F100 , 28F200 , 28F400 i 28F800 oraz 29F100 ,  29F200 , 29F400 i 29F800 a także ich niskonapięciowych odpowiedników 29LV100/200/400/800 (bez względu czy dana wersja programatora Willem obsługuje układy niskonapięciowe) w obudowie SOP44 - Small Outline Package (SO 044)

stosowanej głównie w sterownikach samochodowych ECU oraz sprzęcie RTV (np. dekodery TV Sat) przy użyciu programatorów typu Willem oraz GQ-4X

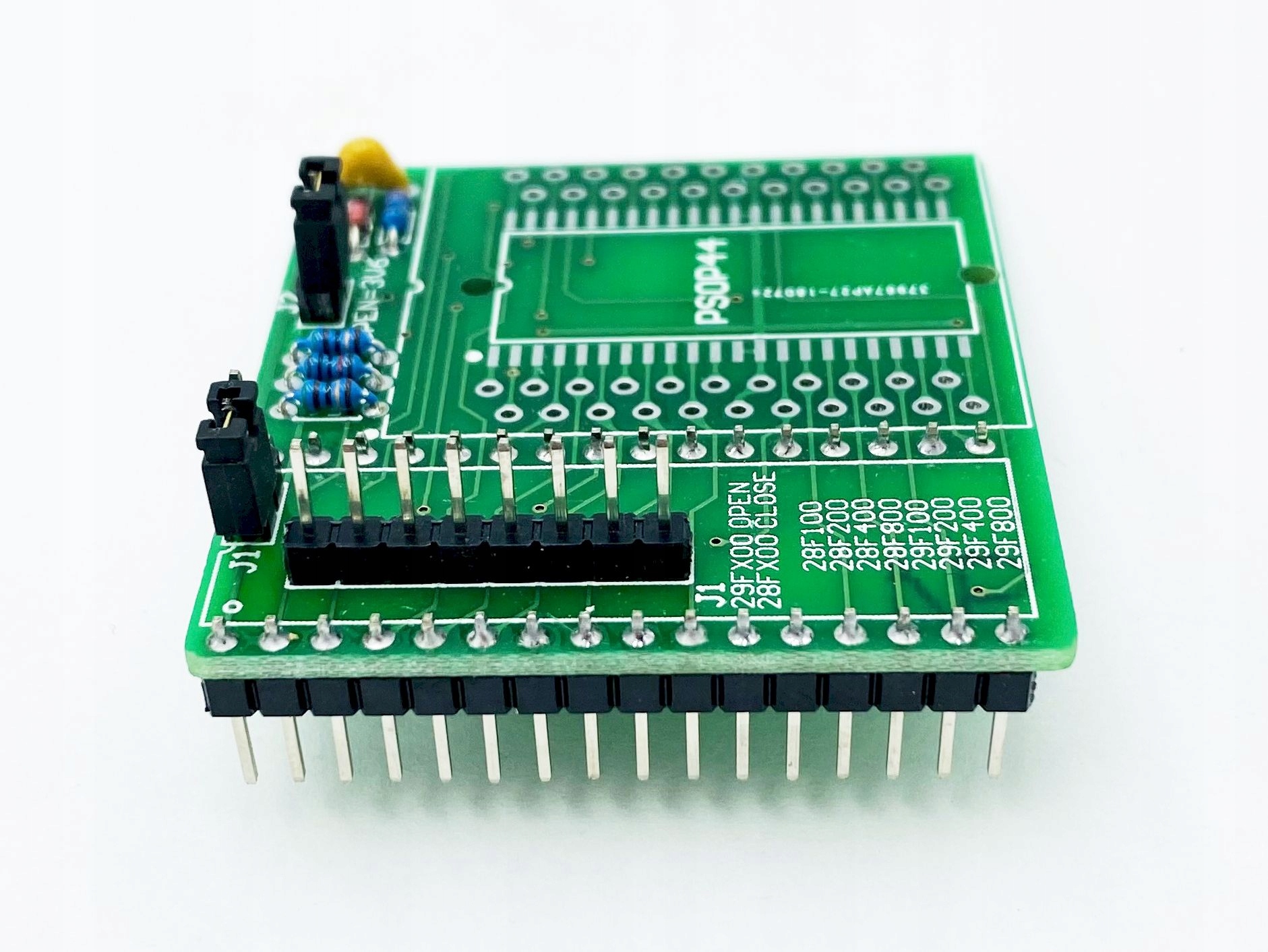

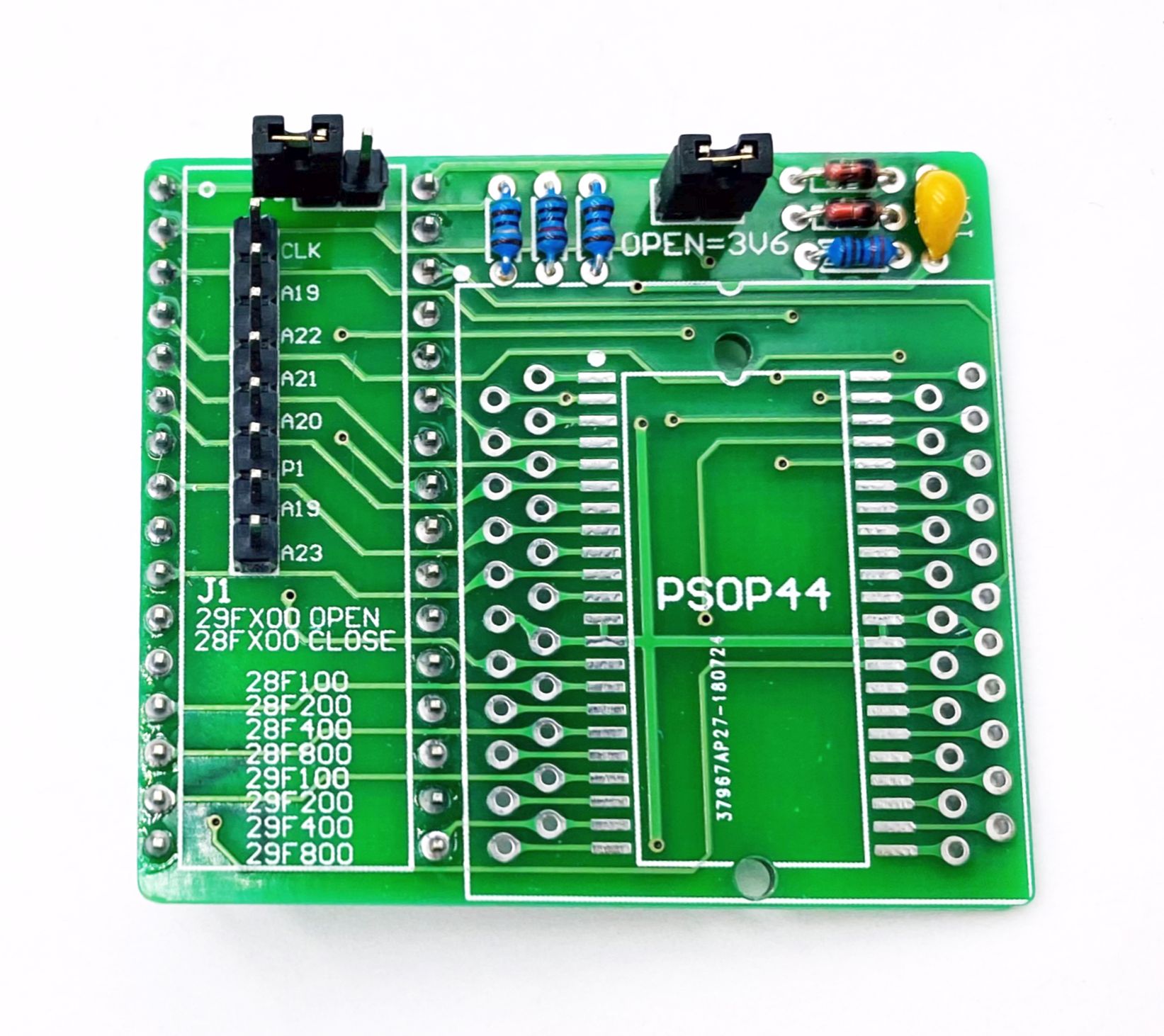

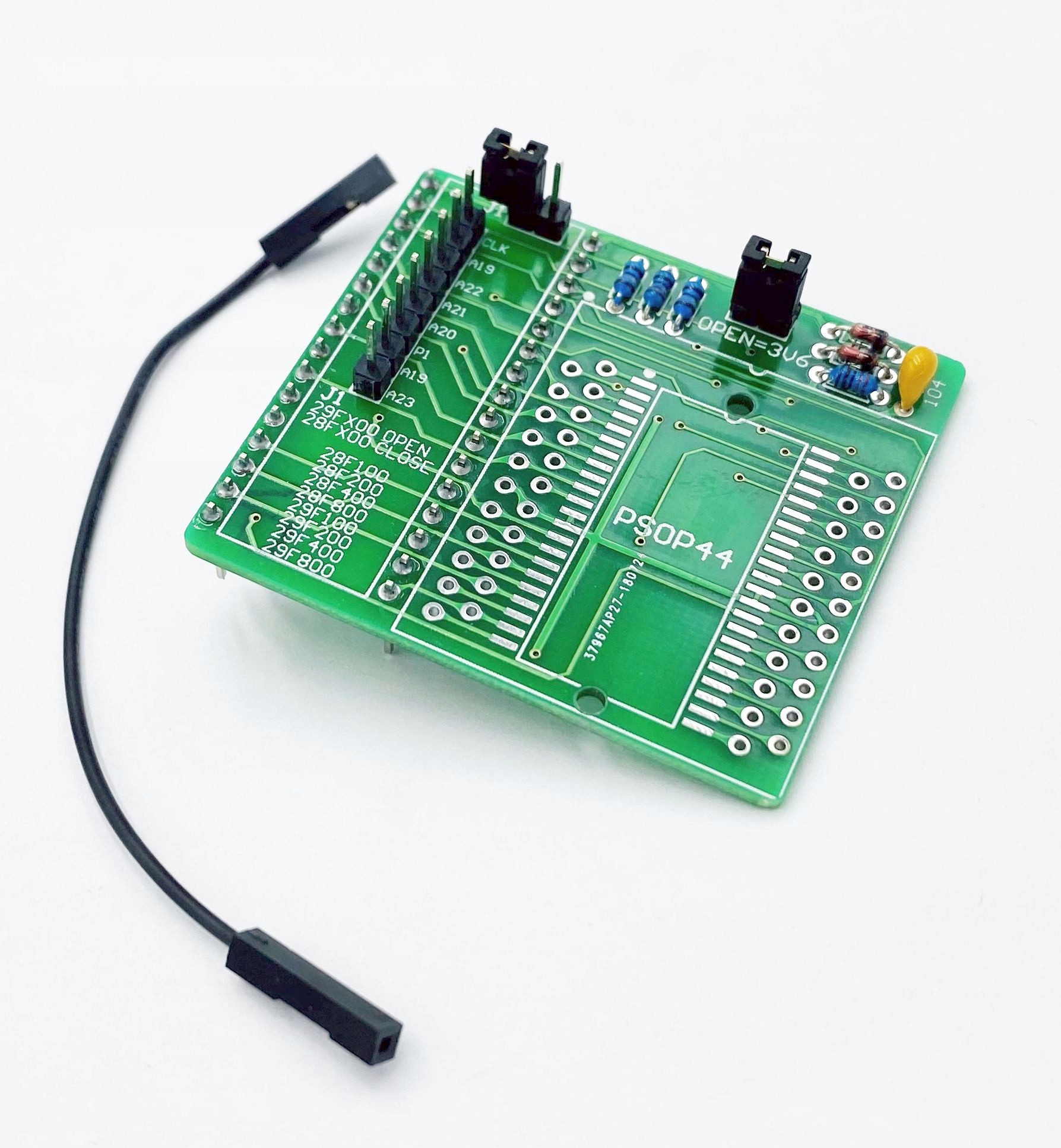

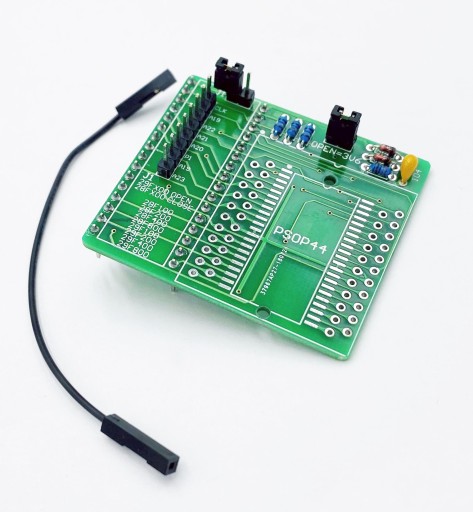

Adapter posiada dwie zworki konfiguracyjne:

- J1 - dla wyboru typu układu (zwarta=28Fx00 / rozwarta=29F(LV)x00

- J2 - do wyboru napięcia Vcc układu: zwarta dla standardowych układów 5V / rozwarta dla układów niskonapięciowych (29LVx00) 3,3V - w programatorze nie trzeba wówczas obniżać napięcia nawet jeśli posiada taką funkcję (pozostaje ze standardowym zasilaniem 5V)

- dodatkowe złącze z przewodem dla linii A19 Willem'a (konieczne dla odczytu i programowania pamięci >4MBit tj. 28/29F(LV)800)

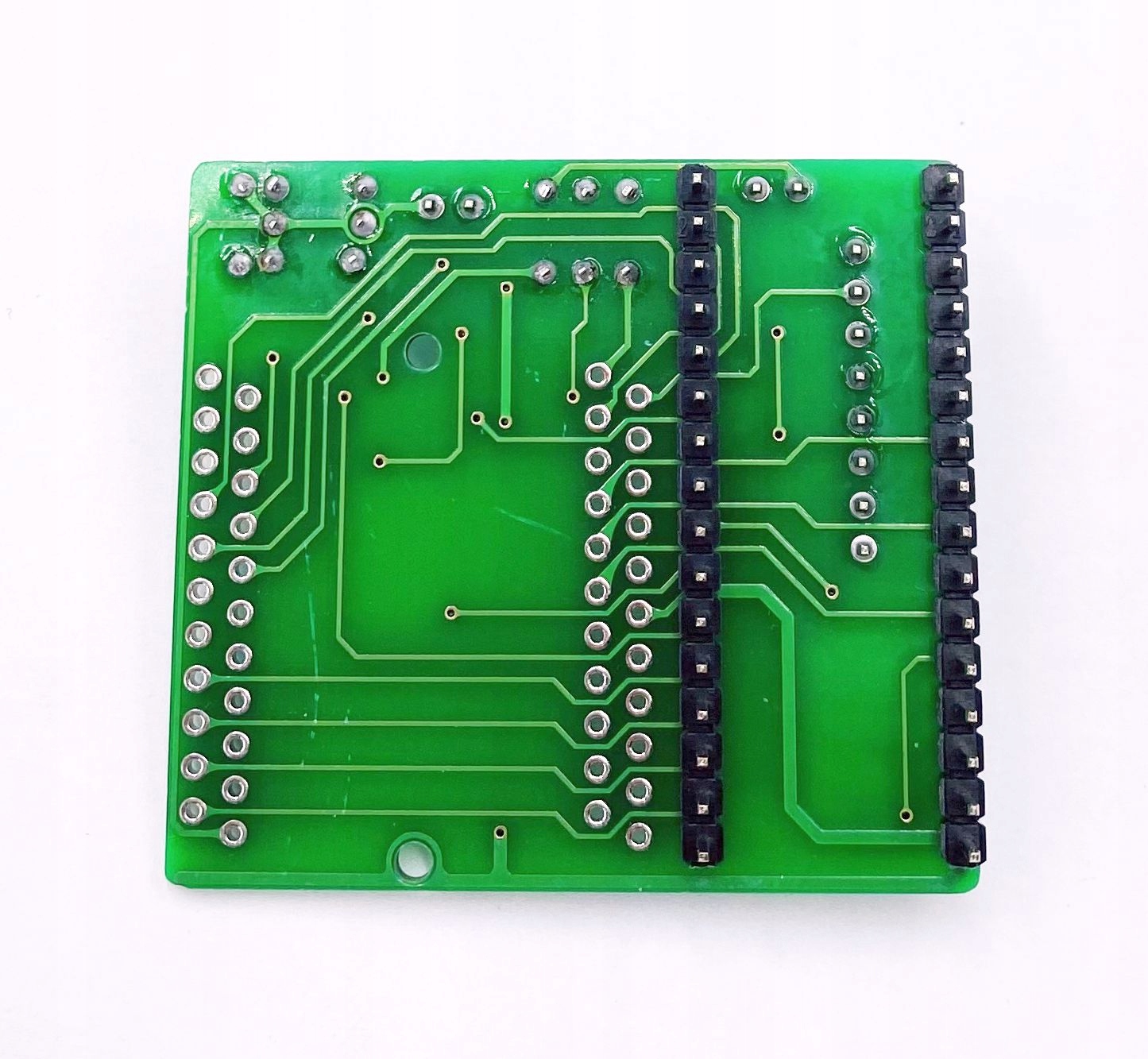

- Wyprowadzenia: SOP44-->DIL32 +8(1) (A19)

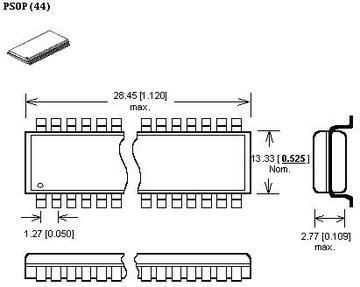

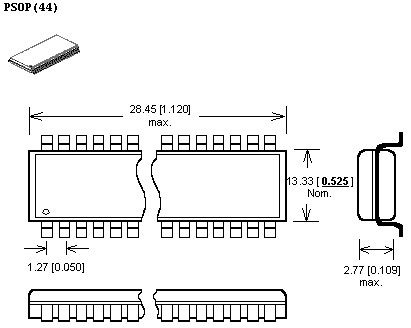

- Odległość między rzędami wyprowadzeń układu SO44: 15,24mm (.600")

- Raster ( rozstaw między wyprowadzeniami) elementu: 1,27mm (.050")

- Piny PDIP typu goldpin - dla podstawek typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośredniego gniazda typu IDC).

Powyższa wersja typu simple - do bezpośredniego wlutowania układu (lub podstawki SDM/THT)

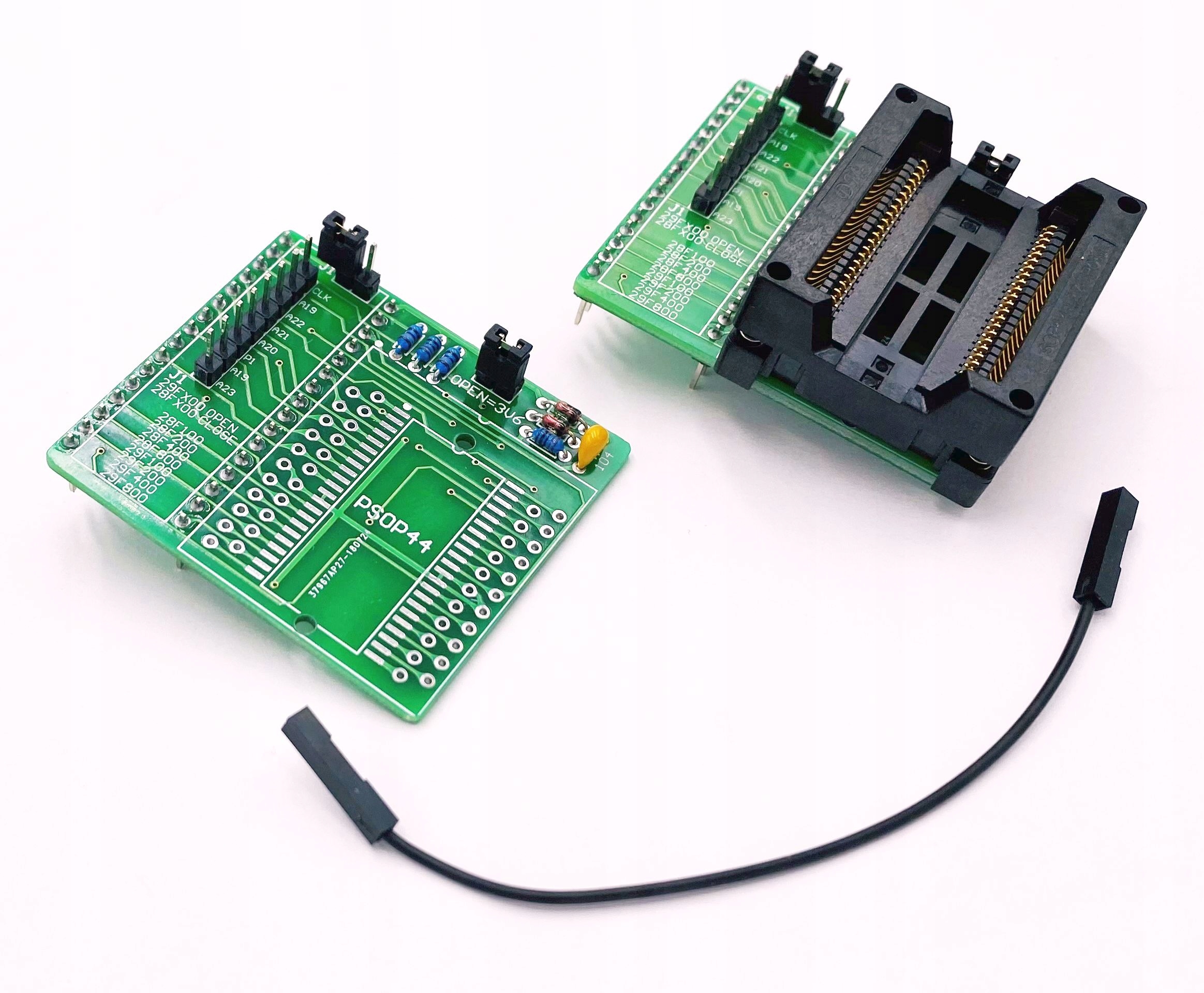

Na powiązanej aukcji dostępna jest wersja z wygodną profesjonalną, pozłacaną podstawką SOP44 ZIF (ang. zero insertion force) typu open top do łatwego i szybkiego umieszczenia w niej pamięci Flash (bez konieczności jej lutowania).

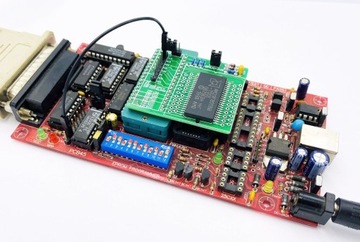

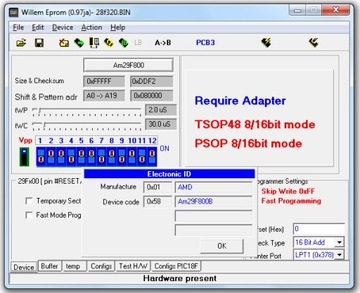

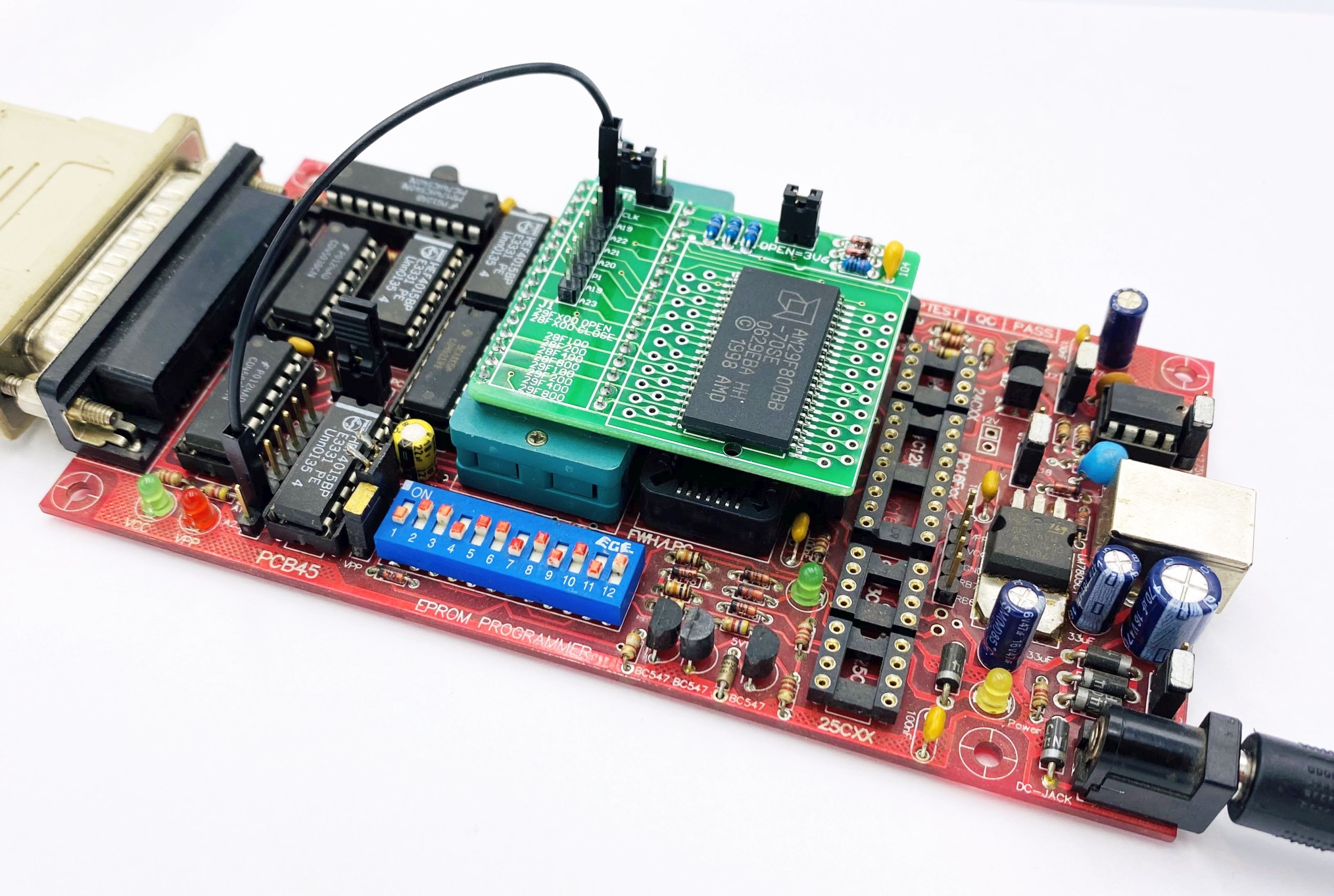

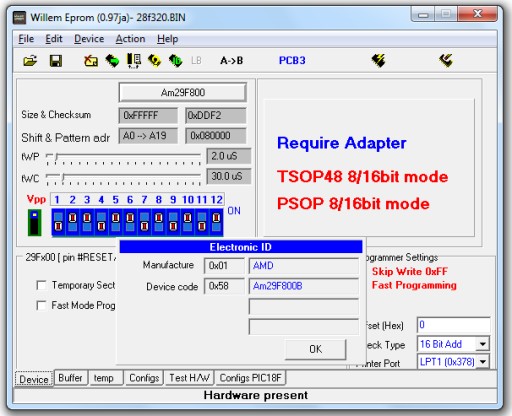

Przedmiotem sprzedaży jest sam adapter. Programator i układ widoczny na zdjęciu powyżej jest prezentowany wyłącznie w celach poglądowych.
