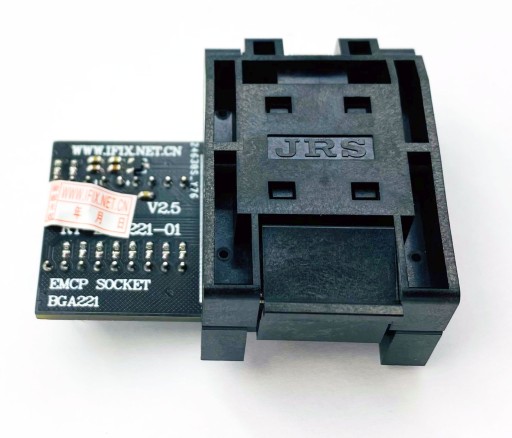

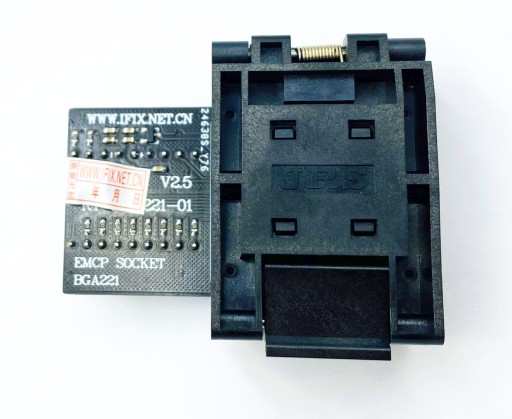

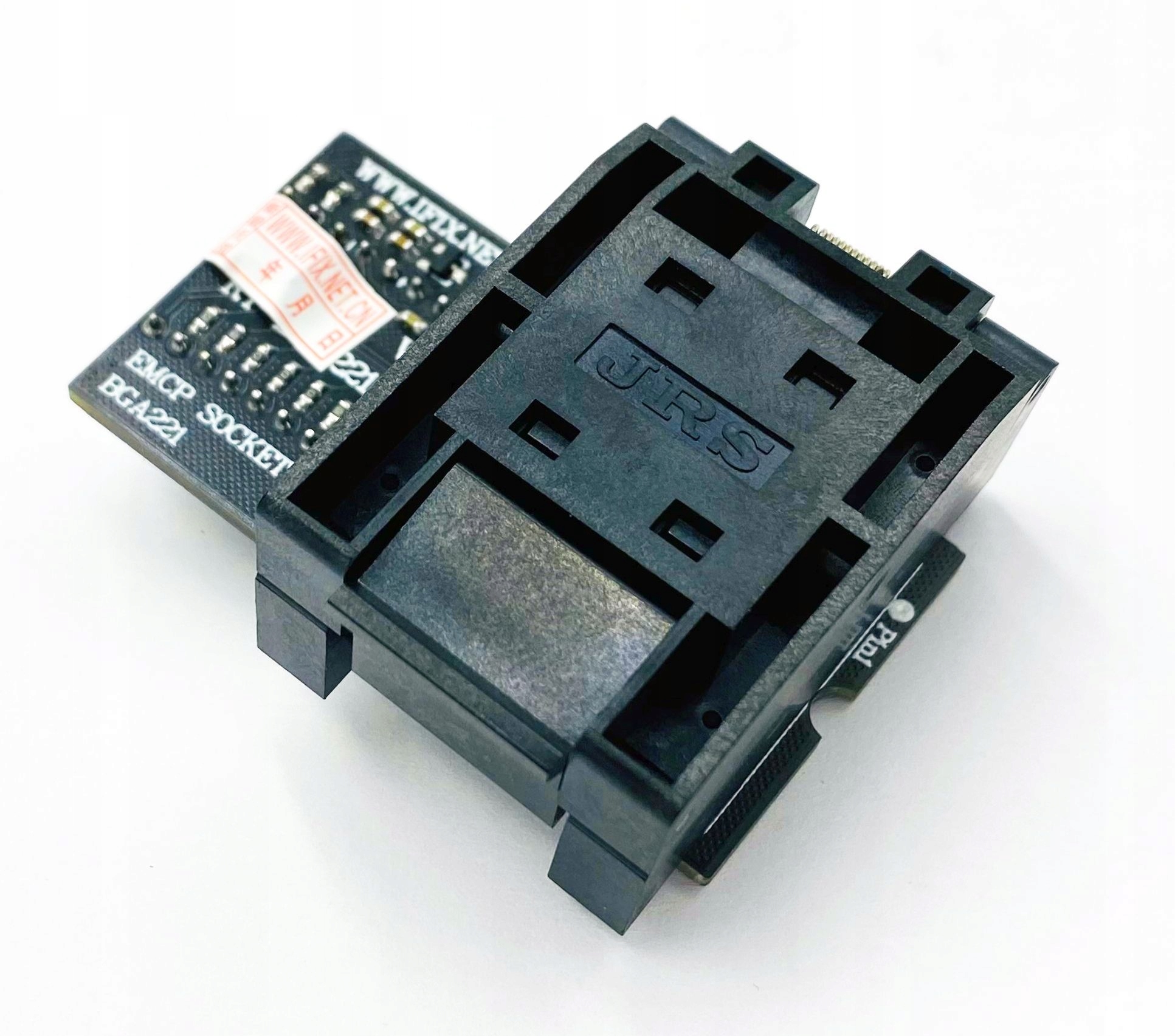

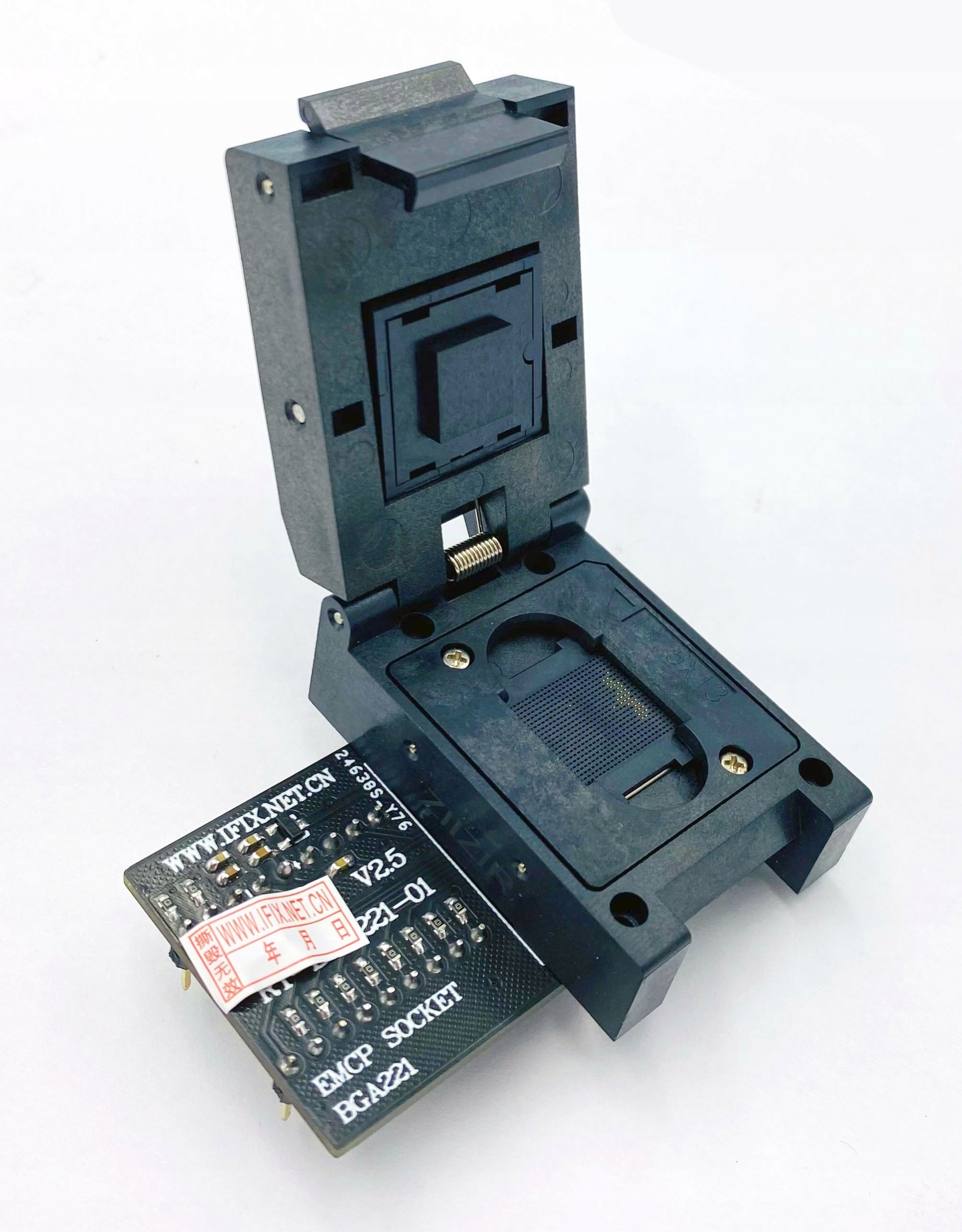

EMMC EMCP BGA221 -> PDIP v2.5 RT809H ZIF-адаптер

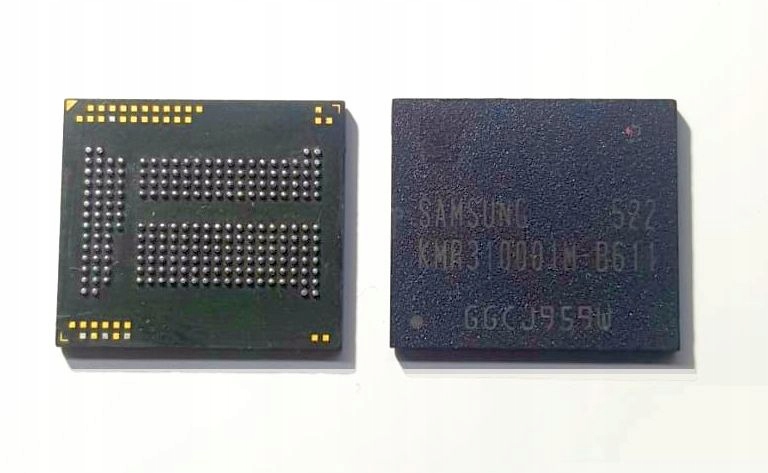

Adapter BGA221 (SMD) na DIL 18 (PDIP) v. 2.5 - adapter dla  pamięci EMMC i EMCP w obudowach BGA221 (SMD)  o wymiarach 11,5x13mm (i innych przy zastosowaniu dodatkowych ramek dystansowych np. 12x16mm) z rastrem (pitch) 0,5mm  dedykowany dla programatora RT-809H

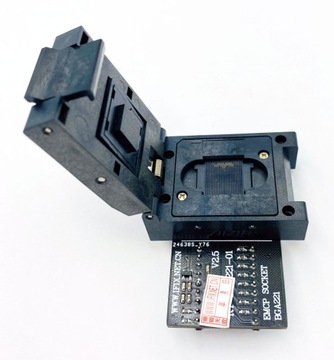

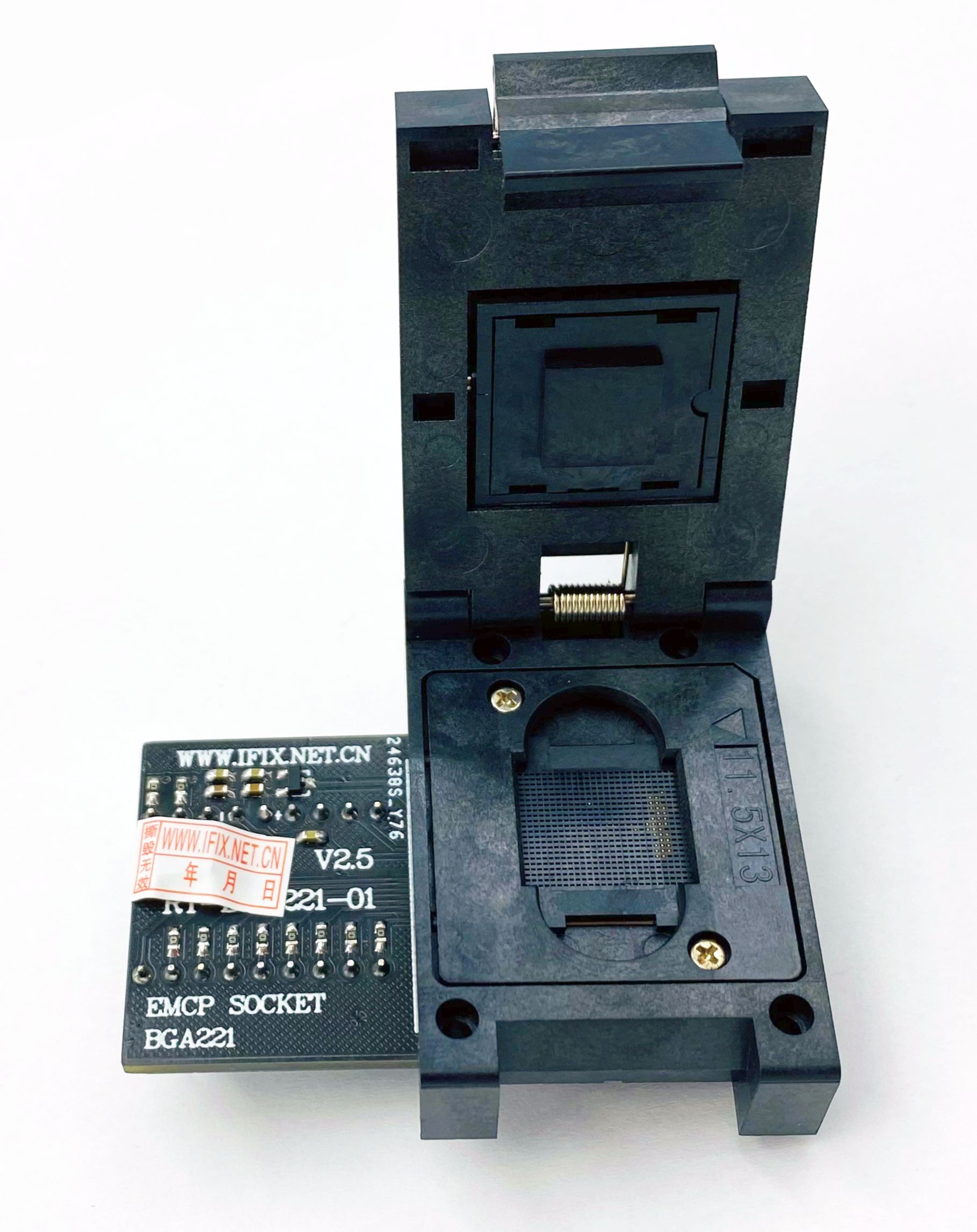

Wersja z podstawką ZIF typu Clamshell .

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

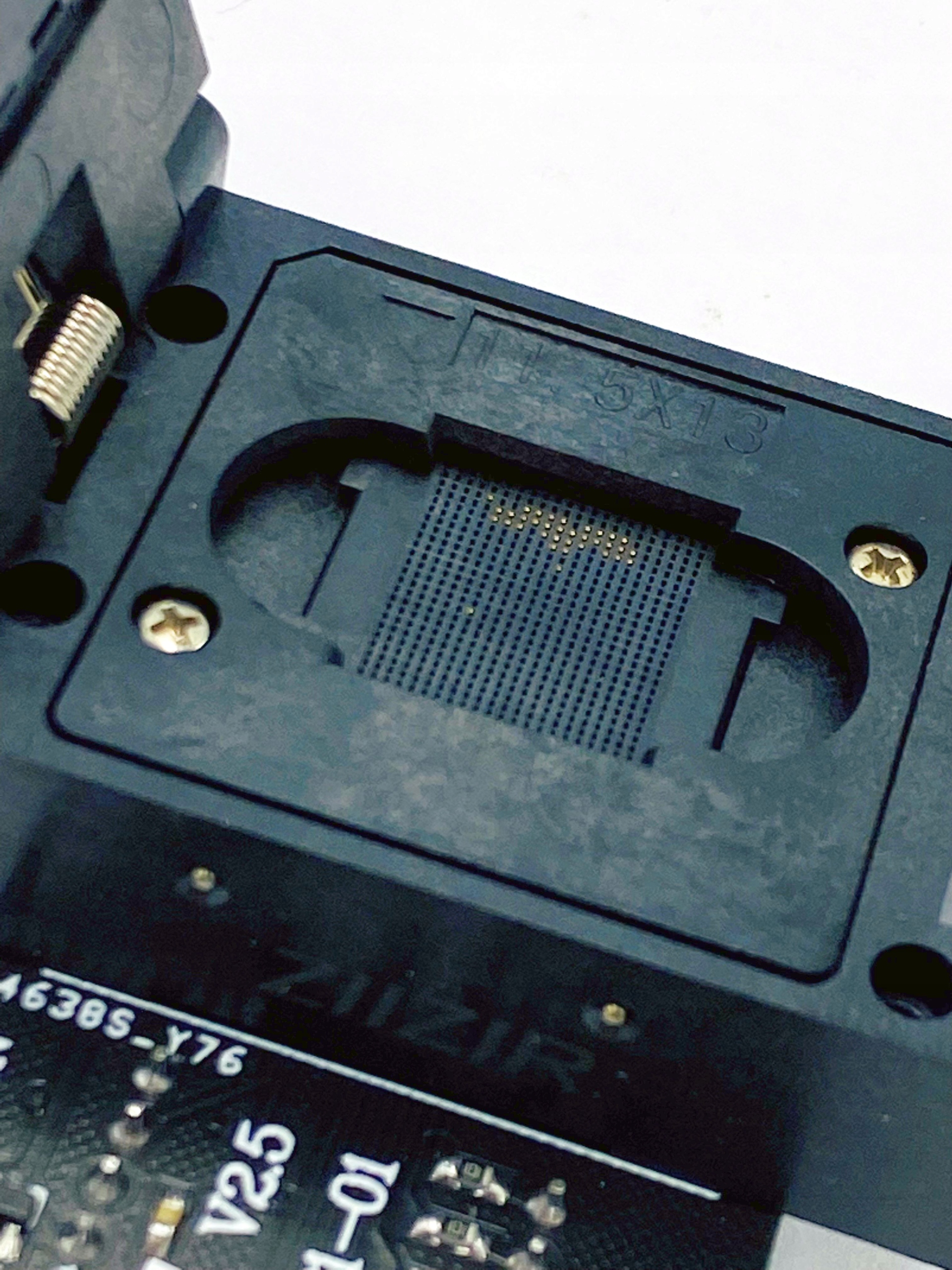

Adapter ma konstrukcję modułową i składa się z:

- Podstawki ZIF BGA221 r=0.5mm

- Adaptera RT-BGA221-01 v2.5

- Ramki pozycjonującej 11.5x13mm

Ramka dystansowa jest wymienna (mocowana za pomocą 2 śrubek) i może być zastąpiona inną np. 12x16mm (pasują ramki od adapterów BGA169/153)

Odpowiednią ramkę przykręcamy do podstawki ZIF umieszconej na adapterze RT-BGA221-01)

Budowa taka umożliwia stosowanie jednego adaptera do układów o różnych rozmiarach.

- Wyprowadzenia: BGA 221 -pin --> PDIP 18(48) -pin dedykowane tylko dla programatora RT-809H

- Raster (odległość między wyprowadzeniami układu) - 0,5mm

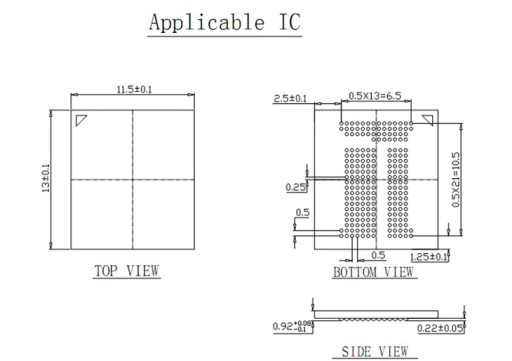

- Wymiary układów: 11.5x13mm, (inne po zastosowaniu dodatkowych ramek dystansowych)

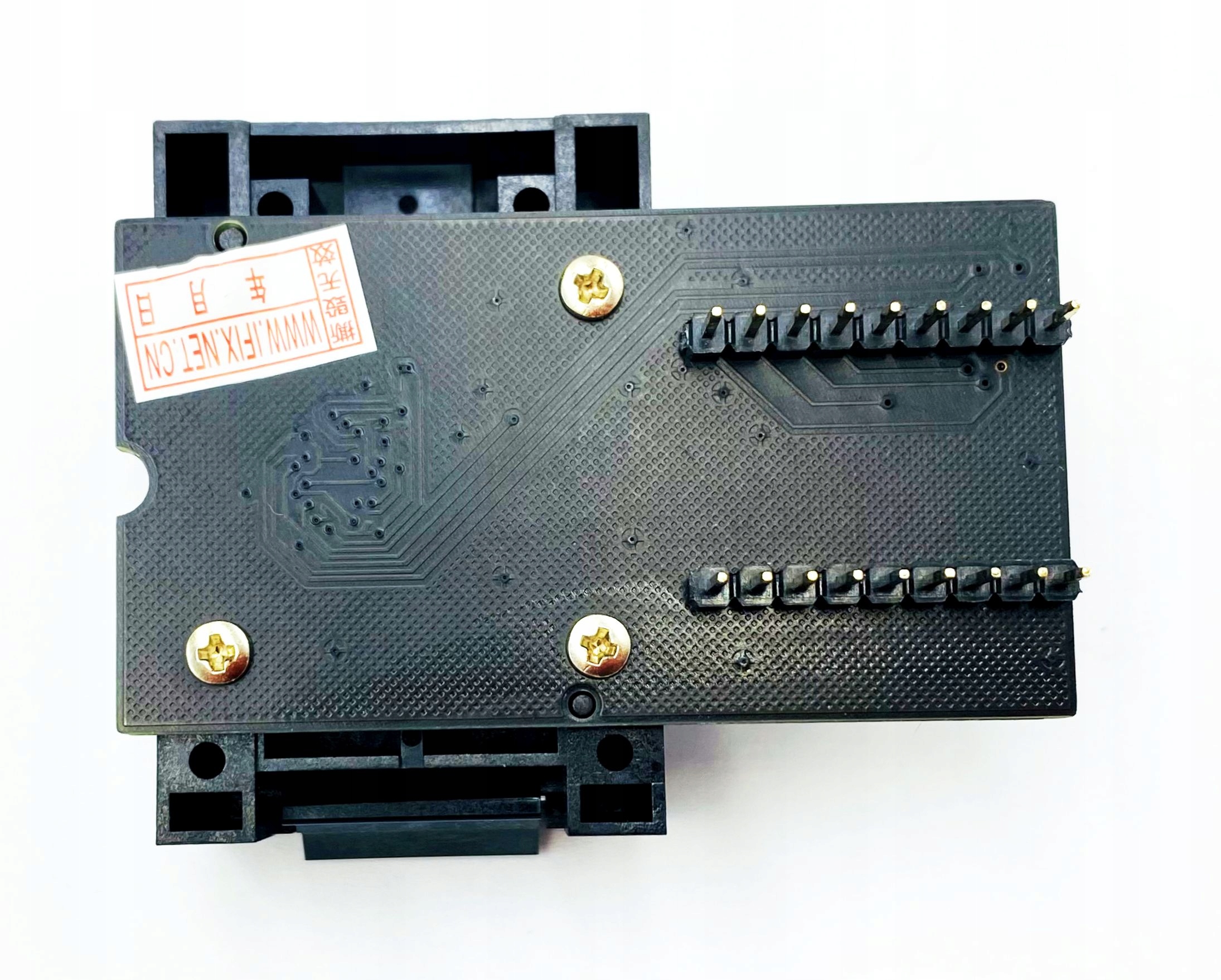

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Oznaczenie iFix: RT-BGA221-01 v2.5 (nowa wersja adaptera z chipem zabezpieczającym przed podróbkami wymaganego dla obsługi przyszłych układów )

Adapter dedykowany programatorów  iFix RT-809H
