AWZ517 Реле, катушка 24 В 1xНЗ/НО

AWZ517 Przekaźnik, Cewka 24V 1xNC/NO

1x REL-C/NO/NC, 6A@30VDC/250VAC

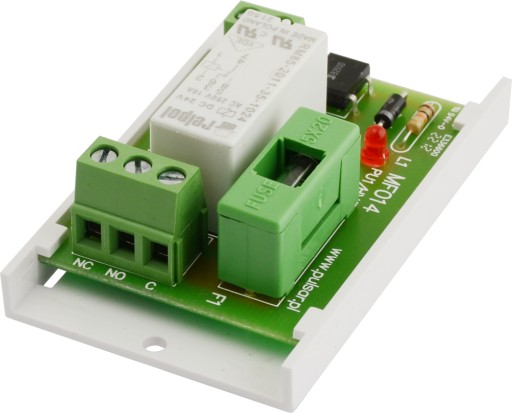

Moduł przekaźnikowy PU1/HV/24V (AWZ 517) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

• Zasilanie: 20÷32VDC/VAC
• Przekaźniki: 1x REL-C/NO/NC, 6A@30VDC/250VAC
• Zabezpieczenie: bezpiecznik topikowy 6.3A
• Gwarancja: 2 lata od daty produkcji

DANE TECHNICZNE

• Napięcie cewki przekaźnika 20÷32V DC/AC (-/+5%),
• Prąd cewki przekaźnika 16,7mA@24VDC
• Rezystancja cewki 1440 OHM (-/+10%)
• Moc cewki 400mW
• Ilość przekaźników 1
• Napięcie styków przekaźnika 30VDC / 250VAC max.
• Prąd styków przekaźnika 6A max.
• Styki przekaźnika C/NC/NO (wyprowadzenia Ø 2,05mm: AWG 24-12)
• Czas załączenia/wyłączenia 15ms/8ms (-/+5%)
• Warunki pracy II klasa środowiskowa, -10°C÷ 40°C
• Obudowa konstrukcja typu “open-frame”, IP00
• Wymiary W=70, L=43, H=23 [mm, +/-2]
• Waga netto/brutto 0,04 / 0,06 [kg]
• Montaż taśma montażowa lub wkręt montażowy x 2
• Deklaracje, gwarancja CE, 2 lata od daty produkcji
• Uwagi wyprowadzenia na złączach: Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) - styki przekaźnika
