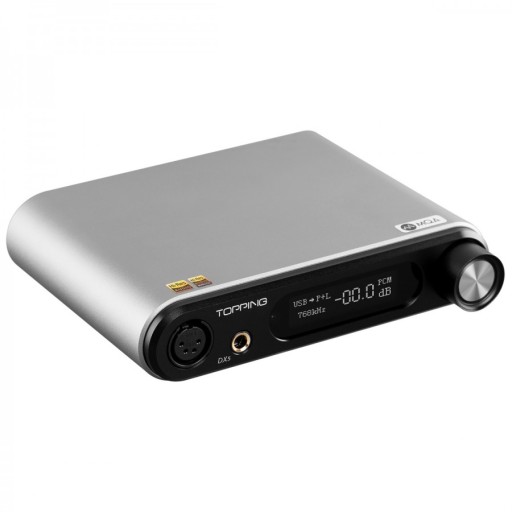

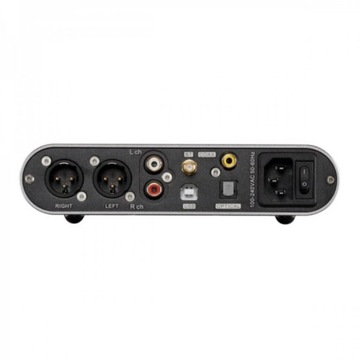

ЦАП/усилитель Topping DX5 Bluetooth

Topping DX5

DAC 2x ES9068AS Wzmacniacz słuchawkowy NFCA XMOS Bluetooth 32bit 768kHz DSD512 MQA Czarny

Topping przedstawia DX5, przetwornik cyfrowo-analogowy i wzmacniacz słuchawkowy, korzystający zarówno z wyjątkowej koncepcji, jak i zdecydowanie nowoczesnego designu. Jego sercem jest stopień konwersji cyfrowo-analogowej prowadzony przez parę przetworników cyfrowo-analogowych ESS ES9068ES, ale także doskonała sekcja wzmacniacza słuchawkowego oparta na obwodzie NFCA.

ES9068AS podwójny przetwornik cyfrowo-analogowy

Stopień konwersji cyfrowo-analogowej, powierzony dwóm układom DAC ESS ES9068AS, umożliwia reprodukcję dźwięku o niesamowitej czystości i precyzji z THD+N wynoszącym zaledwie 0,00009%, zakresem dynamicznym 128 dB i poziomem szumów poniżej 2 µVrms.

XMOS XU216

Wejście USB w DX5 wykorzystuje interfejs XMOS XU216. Interfejs ten oferuje szeroką kompatybilność z większością urządzeń, ale także umożliwia obsługę wysokich częstotliwości próbkowania, do PCM 32bit 768kHz, natywnego DSD512, a także dekodowania MQA.

MQA

Topping DX5 obsługuje dekodowanie i renderowanie plików MQA (Master Quality Authenticated). Technologia ta pozwala cieszyć się wysokiej jakości strumieniami audio, jak najbardziej zbliżonymi do oryginalnego nagrania studyjnego.

Bluetooth

DX5 korzysta z certyfikatu Hi-Res Audio Wireless dzięki integracji układu odbiornika Bluetooth QCC5125 obsługującego kodeki transmisji zdolne do transmisji w wysokiej rozdzielczości. Dzięki temu jest kompatybilny z protokołami aptX, aptX HD, aptX LL i LDAC, a także ze standardami SBC i AAC. Co więcej, sygnał odbierany przez układ Bluetooth jest dekodowany przez parę przetworników DAC ES9068AS, znacznie mocniejszych niż przetwornik DAC zintegrowany z odbiornikiem Bluetooth.

Wzmacniacz słuchawkowy NFCA

Obwód wzmacniacza słuchawkowego NFCA w DX5 jest w pełni zoptymalizowany specjalnie dla tego modelu, zapewniając bardzo niski poziom szumów i zniekształceń. Jest również w stanie obsługiwać zarówno słuchawki o wysokiej czułości, jak i słuchawki o wysokiej impedancji, o mocy 2x1800mW przy 32Ω lub 2x250mW przy 300Ω. DX5 oferuje również kontrolę wzmocnienia (0dB lub 12dB) dla jeszcze większej wszechstronności.

Charakterystyka techniczna

SPECYFIKACJE

Rodzaj produktu

DAC

Wejścia

• Bluetooth 5.0
• 1x USB-B
• 1x koncentryczny
• 1x optyczny Toslink

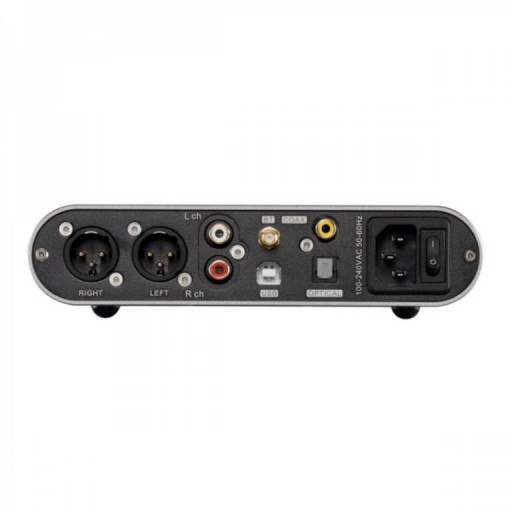

Wyjścia

• 1x Zbalansowane wyjście liniowe XLR stereo
• 1x Jednostronne wyjście liniowe stereo RCA
• 1x Zbalansowane 4-pinowe wyjście słuchawkowe XLR
• 1x Jednostronne wyjście słuchawkowe Jack 6.35mm

Układ DAC

2x ESS ES9068AS

Interfejs USB

XMOS XU216

Obwód wzmocnienia słuchawek

NFCA

Obsługiwane kodeki Bluetooth

• AAC, SBC, aptX, aptX LL, aptX HD, LDAC

Obsługiwane częstotliwości próbkowania

• USB: PCM do 32bit 768kHz
• DSD do DSD512
• MQA

PARAMETRY DEKODOWANIA (WYJŚCIE LINIOWE/WEJŚCIE USB @ 96KHZ)

Parametr

• RCA
• XLR

THD+N @ 1kHz, waga A

• < 0,0001%
• <0,00009%

THD @ 20Hz-20kHz, 90kBw

• < 0,0005%
• < 0,0002%

Zakres dynamiczny @ 1 kHz, ważenie A

• 125dB
• 128dB

Pasmo przenoszenia

• 20Hz-20kHz (±0,1dB)
• 20Hz-40kHz (±0,3dB)
• 20Hz-20kHz (±0,1dB)
• 20Hz-40kHz (±0,3dB)

Poziom wyjściowy

• 2,1 Vrms przy 0 dBFS
• 4.2Vrms @ 0dBFS

Hałas @ A-Waga

• < 1,5 µVrms
• < 2µVrms

Zakres dynamiczny @ 1 kHz, ważenie A

• 125dB
• 128dB
• Przesłuch
• -130dB @ 1kHz
• -140dB @ 1kHz

Balans kanałów

• 0,3 dB

Impedancja wyjściowa

• 50Ω

SPECYFIKACJA WZMACNIACZA SŁUCHAWKOWEGO (WEJŚCIE USB @ 96KHZ)

Parametr

Jack 6,35 mm (jednostronny)

XLR 4 piny (zbalansowane)

THD+N @ 1kHz, waga A

• <0,0001% @ 145mW, 32Ω
• <0,00009% @ 15mW, 300Ω
• <0,0001% @ 145mW, 32Ω
• <0,00009% @ 15mW, 300Ω

THD @ 20Hz-20kHz, 90kBw

• <0,0005% @ 145mW, 32Ω
• <0,0002% @ 15mW, 300Ω
• <0,0005% @ 145mW, 32Ω
• <0,0003% @ 15mW, 300Ω

SNR @ Maksymalny poziom wyjściowy, 1 kHz, waga A

125dB przy 1kHz

Pasmo przenoszenia

• 20Hz-20kHz (±0,1dB)
• 20Hz-40kHz (±0,3dB)
• 20Hz-20kHz (±0,1dB)
• 20Hz-40kHz (±0,3dB)

Poziom wyjściowy

• 6Vpp @ G=L
• 25Vpp @ G=H
• 6Vpp @ G=L
• 25Vpp @ G=H

Hałas @ A-Waga

• < 1,7 µVrms @ G=L
• < 5,5 µVrms @ G=H
• < 1,7 µVrms @ G=L
• < 5,5 µVrms @ G=H

Przesłuch

• -114dB @ 1kHz

Osiągi

• G=L 6,7dB (Vrms/FS)
• G=H 19dB (Vrms/FS)
• G=L 6,7dB (Vrms/FS)
• G=H 19dB (Vrms/FS)

Balans kanałów

0,3 dB

Impedancja wyjściowa

<0,1Ω

Moc wyjściowa

• 2x 1800mW @ 32Ω, THD+N < 1%
• 2x 1000mW @ 64Ω, THD+N < 1%
• 2x 250mW @ 300Ω, THD+N < 1%
• 2x 1800mW @ 32Ω, THD+N < 1%
• 2x 1000mW @ 64Ω, THD+N < 1%
• 2x 250mW @ 300Ω, THD+N < 1%

Impedancja obciążenia

> 8Ω

OGÓLNY

Wymiary

• 180x148x45mm

Pakiet

• 1x Topping DX5
• 1x Pilot
• 1x Kabel USB
• 1x Adapter Jack 6.35mm do Jack 3.5mm
• 1x Antena Bluetooth
• 1x Kabel zasilający
