ПРИВОД WOMIX ДЛЯ СМЕСИТЕЛЬНОГО КЛАПАНА MP06 140S 230В

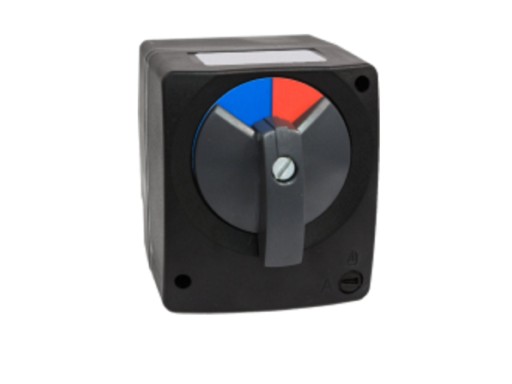

SIŁOWNIK WOMIX ZAWORU MIESZAJĄCEGO MP10 135S 230V

Siłowniki z typoszeregu MP 10 charakteryzują się kompaktową budową i solidnym wykonaniem. Pod obudową z tworzywa sztucznego umieszczone są:

przekładnia o maksymalnym momencie obrotowym 10 Nm, silnik synchroniczny, dwa wyłączniki krańcowe. Siłownik MP 10 fabrycznie wyposażony jest w 2 metrowy przewód 3 x 0.75 mm2 oraz w adapter A 101 do zamontowania siłownika na zaworach MIX M, MIX MT i 3F, 4F firmy WOMIX.

Siłownik MP 10 przeznaczony jest do montażu na trzy lub czterodrogowych zaworach mieszających do średnicy DN 50. Na życzenie siłownik można zamontować na zaworach mieszających innych firm.

Cechy:

• przełącznik praca ręczna / automatyczna,
• czerwono - niebieska wizualizacja położenia grzyba zaworu,
• 1,5 m przewód zasilający,
• profilowana rączka,

Womix- to firma z wieloletnim doświadczeniem w produkcji armatury centralnego ogrzewania. Dzięki odpowiedniej wiedzy na temat branży grzewczej oferuje komplet urządzeń służących do automatyzacji instalacji centralnego ogrzewania

Dane techniczne:

• Napięcie zasilania: 230 V, +/- 15V, 50/60 Hz, lub 24 V, +/- 15V, 50/60 Hz,
• Pobór mocy: 3,5 W; 3,5VA
• Podłączenie: Przewód, 3 x 0,75mm2, Długość - 2m
• Moment obrotowy: 10 Nm (dla napięcia nominalnego)
• Kąt obrotu: 90 Stopni, nieregulowany
• Czas obrotu o kąt 90 St.:

60, 135 sekund dla napięcia 230 VAC, 50Hz

135 sekund dla napięcia 24 VAC, 50Hz

• Poziom głośności: max. 35 dB (A)
• Wskaźnik położenia: naklejony na obudowie nad rączką
• Klasa ochrony: II
• Stopień ochrony: IP 40
• Zakres temperatury pracy: 0 - 50 St. C
• Waga: 350 g
• Przełącznik pracy ręcznej

Schemat wymiarowy
