Radioline 4-канальный контроллер дистанционного управления 12 В, 433 МГц

Radiolinia 4 kanały sterowanie sterownik

Radiolinia 4 kanały sterowanie sterownik

Kontroler może być wykorzystany w różnego rodzaju urządzeniach i układach sterujących.

Idealnie nadaje się do sterowania silnikami, oświetleniem, siłownikami, napędem itp.

Wyposażony w trzy tryby przełączania: włącz \ wyłącz, chwilowy, przerzutnik \ zatrzask.

Zestaw posiada możliwość rozbudowy do kilkunastu pilotów (istnieje możliwość dokupienia pilotów na naszej aukcji allegro). Maksymalne obciążenie każdego kanału to 10A (przy 120VAC) lub 20A (przy 14VDC).

Specyfikacja kontrolera:

• Wymiary: 7,6cm x 5,3cm x 2,5cm
• Waga: 66g
• Kolor: biały
• Napięcie pracy: 12V DC
• Częstotliwość pracy: 433MHz
• Ilość kanałów: 4
• Prąd pracy: < 6mA
• Przekaźnik: 20A / 14VDC, 10A / 12VAC
• Pojemność nawet do 30 pilotów

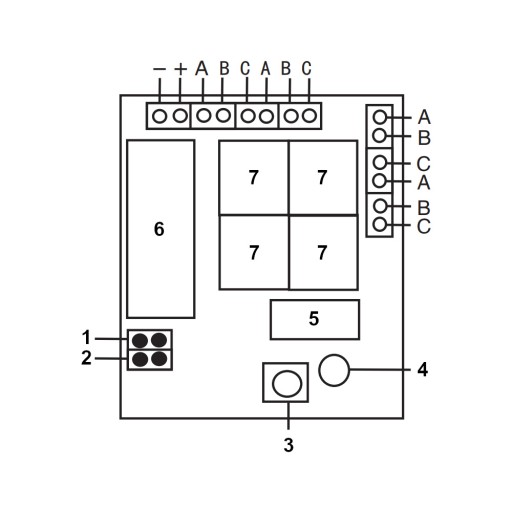

Schemat podłączenia Radiolinii:

1. Piny (1,2)
2. Piny (3,4)
3. Przycisk nauki
4. Dioda LED
5. Pojedynczy chip
6. Płyta odbiorcza wysokiej częstotliwości
7. Przekaźnik

A. NC (Normally Closed) - Normalnie zamknięty

B. COM (Common) - Pin wspólny

C. NO (Normally Opened) - Normalnie otwarty

Radiolinia jest w stanie pracować w jednym z czterech trybów

1. Tryb - chwilowy - naciśnięcie przycisku na pilocie aktywuje odpowiedni przekaźnik na czas przytrzymania przycisku.
2. Tryb - włącz/wyłącz - naciśnięcie przycisku na pilocie aktywuje odpowiedni przekaźnik. Ponowne naciśnięcie tego przycisku wyłącza przekaźnik. Kanały działają od siebie niezależnie. Oznacza to, że mogą być niezależnie włączane i wyłączane.
3. Tryb - przerzutnik - naciśnięcie przycisku na pilocie aktywuje odpowiedni przekaźnik i jednocześnie wyłącza drugi kanał. Kolejne naciśnięcie tego samego przycisku nie wykonuje żadnych zmian. W tym trybie jeden przekaźnik jest zawsze włączony. Przekaźniki są załączane jednocześnie - są od siebie zależne.
4. Tryb - mieszany- przekaźniki A-B działają w trybie włącz/wyłącz, z kolei przekaźniki C-D działają w trybie chwilowym

Zestaw zawiera:

• radiolinia
• Oryginalne opakowanie
• Wydrukowana instrukcja obsługi w języku polskim oraz instrukcja do pobrania
