Przekaźnik czasowy 12v 230v | 10 TRYBÓW | timer cykliczny włącznik cyklowy

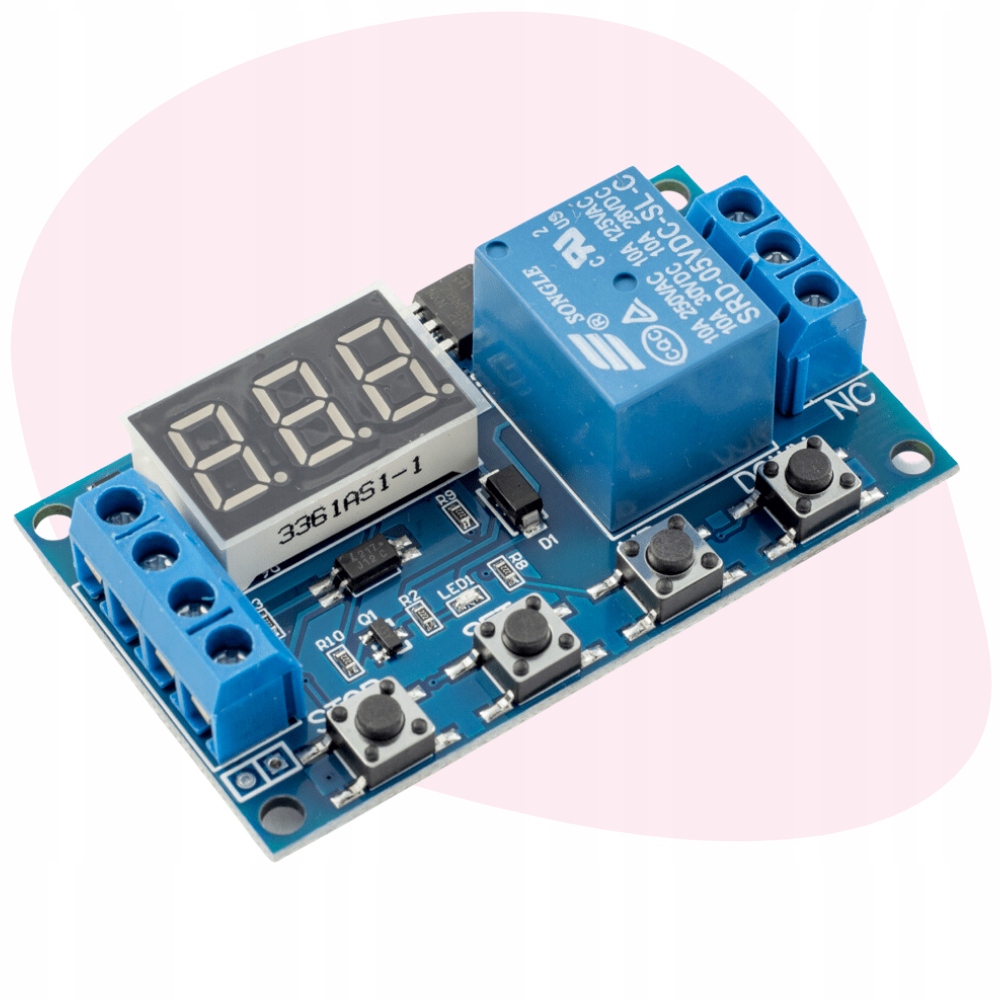

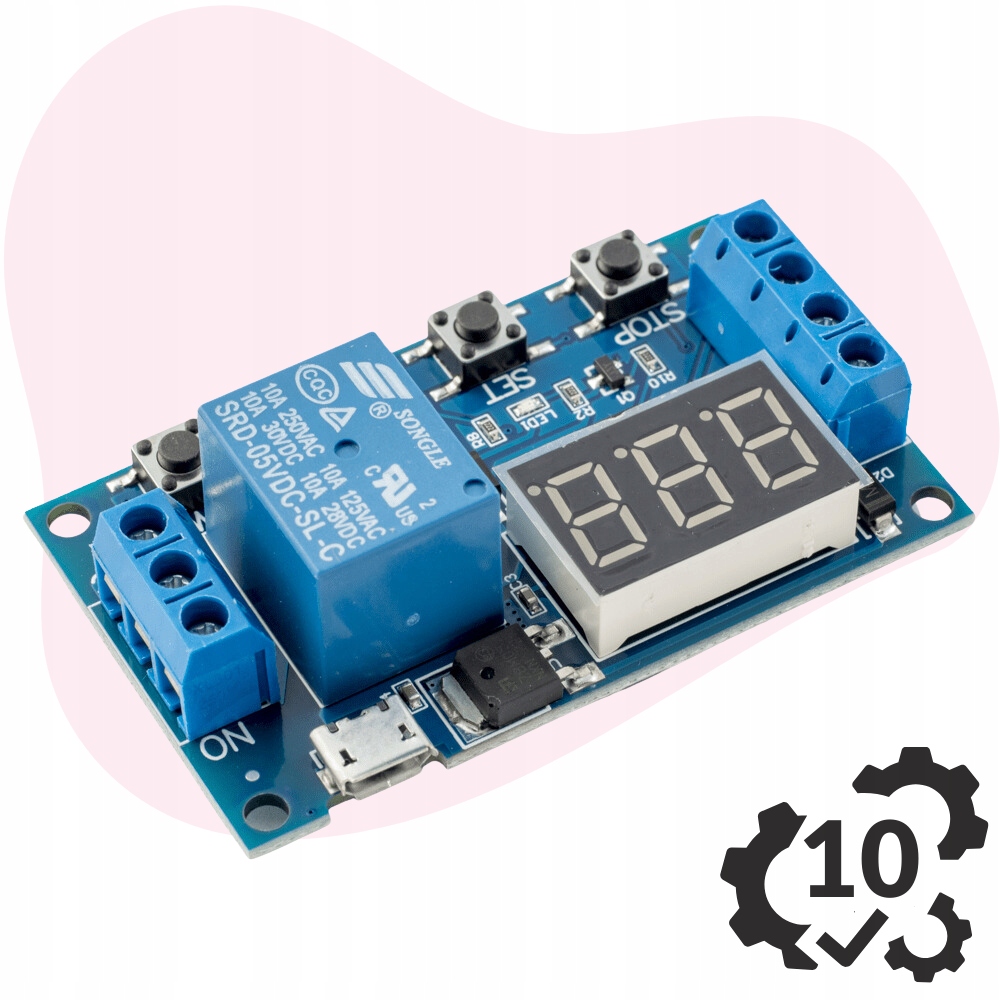

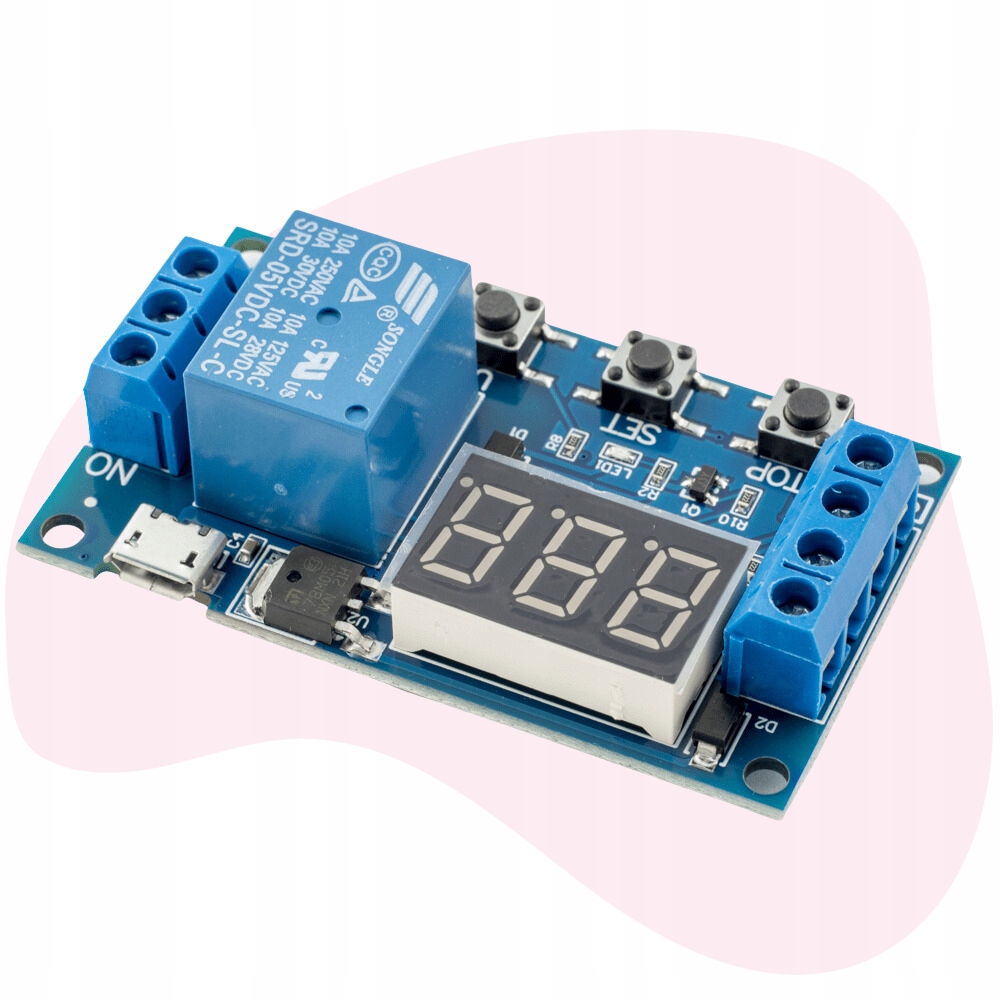

⭐️ Przekaźnik czasowy w zakresie 0-999 minut

Przekaźnik czasowy służy do automatycznego włączania lub wyłączania urządzeń elektrycznych po upływie zadanej ilości czasu. Pozwala na precyzyjne zaplanowanie działania maszyn lub systemów w przedziale od dziesiętnej sekundy do 999 minut zapewniając optymalizację procesów i oszczędność energii. Przekaźniki czasowe są szeroko stosowane w przemyśle, automatyce domowej i systemach sterowania.

Przekaźnik jest w stanie przełączyć urządzenie o parametrach 10A i 230VAC lub 30 VDC. Może to być żarówka, wentylator, pompka itd.

☝️ Moduł przekaźnika czasowego jest sterowany mikroprocesorem z kontrolą czasu w zakresie 0-999 minut.

⭐️ Kluczowe zalety

✅ Aż 10 trybów pozwala na dopasowanie pracy przekaźnika do wielu zadań.

✅ Łatwy proces programowania przekaźnika

✅ Moduł jest bardzo rozbudowany. Jedną z jego ogromnych zalet jest zapamiętywanie stanu wyjścia, w jakim się znajduje. Pozwala to na poprawną pracę po awaryjnym zaniku zasilania.

✅ Sam moduł może być zasilany na dwa sposoby. Może być to napięcie podane przez złącze USB lub zewnętrzne zasilnie w zakresie 6-30 VDC.

✅ Moduł posiada złącze wyzwalacza (trigger). Wejście to może przyjąć napięcie w zakresie 3,8-24V. Moduł może reagować na jego podanie, lub działać od momentu podania zasilania. Zależy to od wyboru trybu pracy modułu.

⭐️ 10 trybów pracy

Możesz zautomatyzować niemal każdy scenariusz dzięki temu, że moduł posiada zaprogramowanych aż dziesięc trybów pracy. Oprócz nich możliwe jest ustawienie dodatkowych 10 trybów pracy (odwrotnych).

⭐️ Opis trybów pracy przekaźnika

P1.1 - Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0).

P1.2 - Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania powoduje odliczanie od 0 - odliczanie resetuje się).

P1.3 - Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie).

P1.4 – Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza. Wejscie Trigger jest w tym trybie nieaktywne – układ na niego nie reaguje.

P2.1 – Po podaniu sygnału na wejście Trigger następuje odliczanie czasu ustawionego jako parametr CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0).

P2.2 – Po podaniu sygnału na wejście Trigger następuje odliczanie czasu ustawionego jako parametr CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania CL powoduje odliczanie go od 0, podanie podczas OP – ustawia pracę od początku całego trybu).

P2.3 – odlicza czas opóźnienia ustawionego w parametrze CL, po czym przekaźnik zostaje włączony na stałe.

P3.1 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr CL, proces (CYKL) powtarzany jest określoną ilość razy wprowadzonych w parametrze LOP (--- w atrybucie LOP oznacza pętlę nieskończoną) podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie.

P3.2 - Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr CL, proces (CYKL) powtarzany jest określoną ilość razy wprowadzonych w parametrze LOP (--- w atrybucie LOP oznacza pętlę nieskończoną).

P4 - Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika, odliczanie czasu ustawionego jako parametr OP zaczyna się od momentu wyłączenia Triggera (przekaźnik jest włączony do momentu zakończenia odliczania). Podanie sygnału Triggera podczas odliczania powoduje wyzerowanie licznika oraz kolejne oczekiwanie na wyłączenie Triggera (przekaźnik jest przez cały czas włączony).

⭐️ Zmiana trybu pracy przekaźnika:

Przytrzymaj przez 3 sekundy przyciski UP lub DOWN za pomocą tej funkcji można zmieniać sposób pracy przekaźnika na przeciwny.

• Funkcja F1 – przekaźnik pracuje zgodnie z ustawieniami (trybami) opisanymi powyżej.
• Funkcja F2 przekaźnik pracuje odwrotnie w porównaniu z ustawieniami opisanymi powyżej.

Przykład:

(F1) Tryb 1.1 – po załączeniu zasilania przekaźnik jest wyłączony. Po podaniu sygnału Trigger zostaje załączony na czas ustawiony w parametrze OP.

F2 Tryb 1.1 – po załączeniu zasilania przekaźnik jest załączony. Po podaniu sygnału Trigger zostaje rozłączony na czas ustawiony w parametrze OP.

⭐️ Opis funkcji przycisków

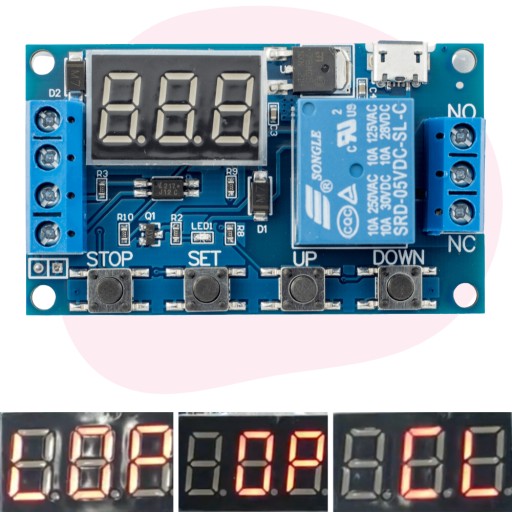

Moduł posiada cztery przyciski użytkownika w tym bardzo ważny przycisk STOP, który dezaktywuję natychmiastowo przekaźnik wyjściowy. Może się przydać w sytuacjach awaryjnych.

Funkcje przycisków:

• SET - potwierdzenie, ustawianie, przejście do kolejnych ustawień
• UP, DOWN - zmiana ustawienia góra/dół
• STOP - załącza lub wyłącza ręcznie przekaźnik lub przesuwa przecinek podczas konfiguracji

⭐️ Oznaczenia parametrów modułu (podczas konfiguracji)

• OP - czas załączenia przekaźnika
• CL - czas rozłączenia przekaźnika
• LOP - ilość powtórzeń cyklu

Jednostki czasu:

• 00.0 - dziesiąta część sekundy (10.2 = 10,2 sekundy)
• 000. - sekunda
• 0.0.0. - minuta (0.0.5. = 5 minut)

⭐️ Konfiguracja pracy modułu

1. Po podaniu zasilania przytrzymaj przez 4 sekundy przycisk SETNa ekranie pojawi się aktualny tryb pracy, w jakim znajduje się moduł
2. Przyciskami UP i DOWN wybieramy interesujący nas tryb (tryby opisane są powyżej)
3. Potwierdź wybór przyciskiem SET
4. Ustawiamy teraz parametry OP, LC i LOP. UP i DOWN zmienia wartość bieżącego parametru.  Przycisk STOP przesuwa przecinek według opisu jednostek czasu.
5. Aby przejść do kolejnego parametru wciskamy chwilowo przycisk SET. Z
6. Potwierdzamy ustawienia parametrów przytrzymaniem przycisku SET przez 3 sekundy.

⭐️ Dodatkowe funkcje

1️⃣ Uśpienie wyświetlacza – Jeżeli przez 5 min Trigger nie zostanie podany wyświetlacz zgaśnie.

• Włączenie trybu uśpienia wyświetlacza: Przytrzymaj przez 3 sekundy przycisk STOP - na wyświetlaczu pojawi się napis C - P
• Wyłączenie trybu uśpienia wyświetlacza: Przytrzymaj przez 3 sekundy przycisk STOP - na wyświetlaczu pojawi się napis 0 – d

2️⃣ Włączenie / wyłączenie przekaźnika:

Wciskając przycisk STOP wyłączamy przekaźnik. Na chwilę pojawia się na wyświetlaczu komunikat OFF, tryb zaprogramowany wcześniej jest realizowany, wyświetlacz pokazuje aktualny stan realizacji trybu. Ponowne wciśnięcie przycisku STOP załącza przekaźnik. Na wyświetlaczu pojawia się komunikat ON. Tryb pracy realizowany jest automatycznie do końca.

⭐️ Parametry modułu przekaźnika czasowego

• Zasilanie: 6-30VDC lub micro USB 5V
• Trigger (wyzwalacz) : 3,8-24VDC
• Zakres czasu: 0-999 minut
• Praca w przedziale temperatury: -40-85*C
• Wymiary: 62 x 38 x 19 mm
• Przekaźnik 10A 230V-AC 30V-DC

Masa zasilania nie jest połączona z masą wyzwalacza (trigger). Można je połączyć na stałe przy użyciu zworki na złączach gnd i gnd-t.
