USB-UART преобразователь RS232 CP2102

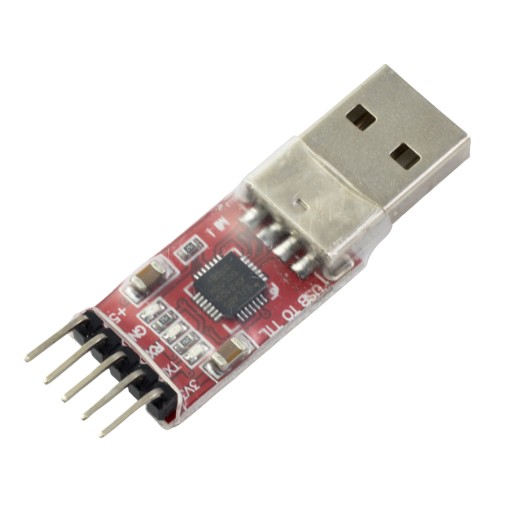

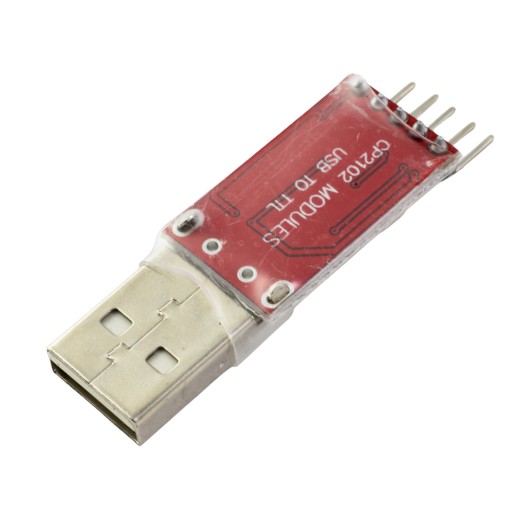

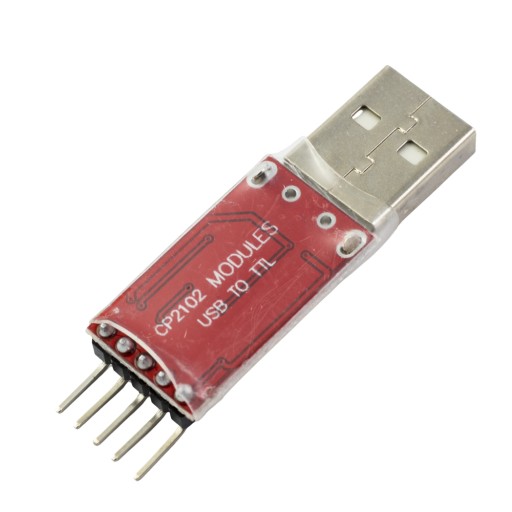

Konwerter USB-UART RS232 CP2102

Konwerter typu USB - UART jest niezastąpionym urządzeniem w pracowni elektronika. Jego zadaniem jest emulowanie portu szeregowego przy użyciu interfejsu USB komputera.

We współczesnych komputerach nie mamy już złącza COM (RS232). Natomiast w elektronice wciąż korzystamy z tego standardu komunikacji. Posiadanie takiego konwertera to wręcz obowiązek każdego elektronika.

Moduł oparty o bardzo popularny układ CP2102. Jest to jeden z popularniejszych konwerterów.

Urządzenie to pozwala na komunikację dwustronną w standardzie logiki TTL. Poziom logiki na pinach TX i RX to 3,3V. Jest to wystarczający poziom również dla większości układów komunikujących się poziomem 5V. Toleruje 5V na swoim wejściu RXD.

Zasada działania jest prosta. Podłączasz, instalujesz sterownik i konwerter widnieje w zasobach komputera jako wirtualny port COM (VCOM).

Z jego pomocą możesz zaprogramować układy ESP8266 i ESP32.

Moduł posiada dwa wyjścia zasilania dla układów zewnętrznych 3,3V i 5V.

Ułatwia to pracę z mikrokontrolerami i modułami w różnych standardach napięciowych. Na przykład dla Arduino Uno będzie to 5V, a dla ESP32 i STM32 już 3,3V.

Dodatkowo na module został wyprowadzony jeden z pinów sterujących ze standardu RS232. Jest to pin DTR.

Moduł posiada złącze USB pasujące bezpośrednio do gniazda w komputerze.

Układ CP2102 jest kompatybilny ze standardami USB 1.1 i USB 2.0. Sterowniki przewidziane są dla systemów Windows XP, Vista, Win7 i Win10 32 bit/64bit.

Moduł zabezpieczony jest koszulką termokurczliwą.

Parametry modułu Konwertera USB - RS232 TTL CP2102

• Układ: CP2102
• Napięcie zasilania: 5V (z mini USB)
• Wybór napięcia pracy przez zworkę: 5V i 3,3V
• Diody sygnalizujące obecność zasilania i pracę konwertera
• Kompatybilność z USB 2.0
• Wyprowadzenia: 5V, VCC, 3,3V, TXD, RXD, GND
• Wymiary: 27 x 15 mm
