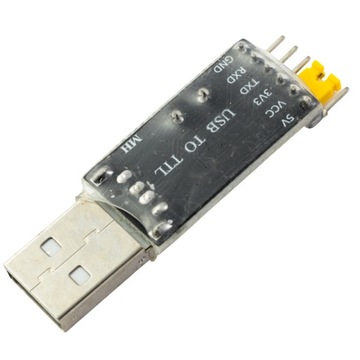

USB-UART преобразователь RS232 CH340 5 В 3,3 В

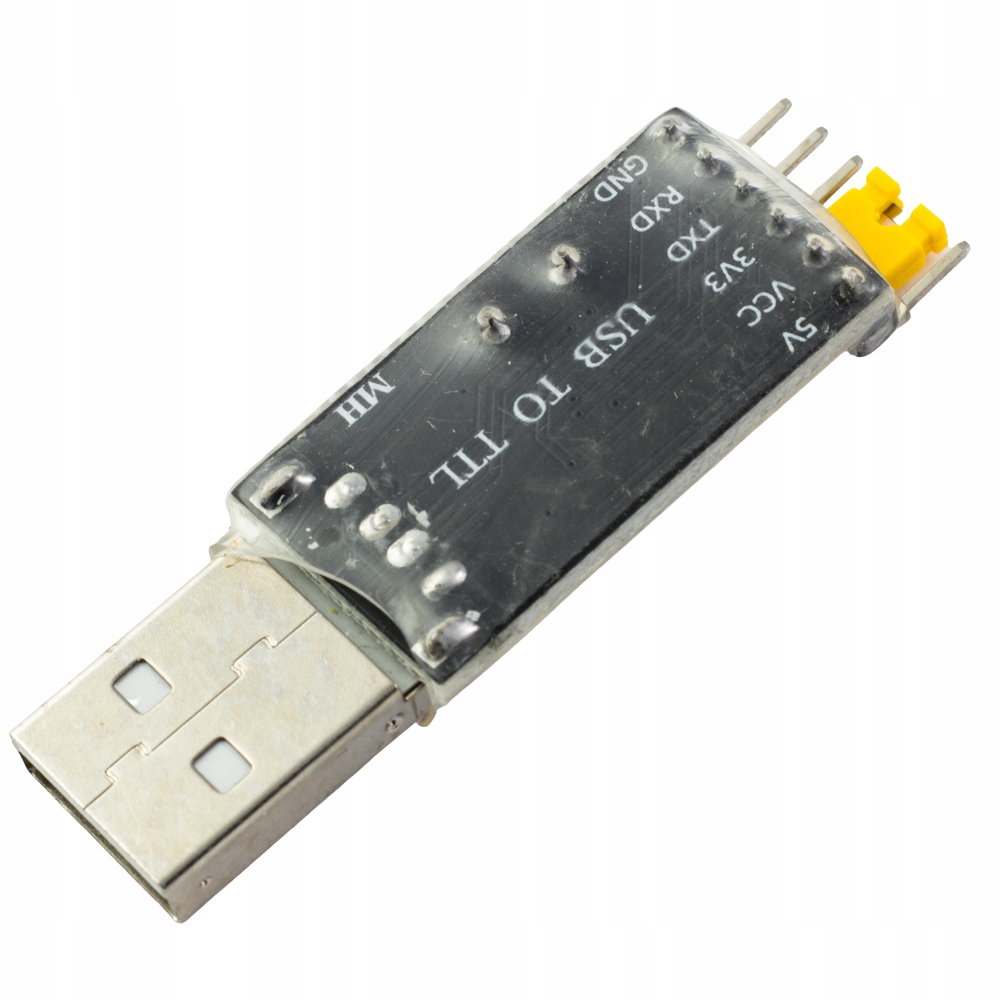

Konwerter USB-UART RS232 CH340 5V 3,3V

Konwerter typu USB - UART jest niezastąpionym urządzeniem w pracowni elektronika. Jego zadaniem jest emulowanie portu szeregowego przy użyciu interfejsu USB komputera.

We współczesnych komputerach nie mamy już złącza COM (RS232). Natomiast w elektronice wciąż korzystamy z tego standardu komunikacji. Posiadanie takiego konwertera to wręcz obowiązek każdego elektronika.

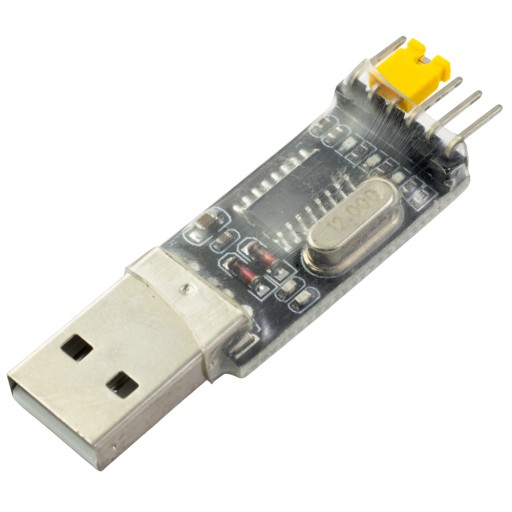

Moduł oparty o bardzo popularny układ CH340. Jest to jeden z popularniejszych konwerterów.

Urządzenie to pozwala na komunikację dwustronną w standardzie logiki TTL. Zasada działania jest prosta. Podłączasz, instalujesz sterownik i konwerter widnieje w zasobach komputera jako wirtualny port COM (VCOM).

Z jego pomocą możesz zaprogramować układy ESP8266 i ESP32.

Na module znajduje się zworka do wyboru napięcia, z jakim będzie pracowała komunikacja po stronie transmisji szeregowej UART. Do wyboru mamy 3,3V lub 5V. Wyboru dokonujemy przez zwarcie pinu VCC odpowiednio z pinem 3,3V lub 5V.

Ułatwia to pracę z mikrokontrolerami i modułami w różnych standardach napięciowych. Na przykład dla Arduino Uno będzie to 5V, a dla ESP32 i STM32 już 3,3V.

Moduł posiada złącze USB pasujące bezpośrednio do gniazda w komputerze.

Układ CH340 jest kompatybilny ze standardami USB 1.1 i USB 2.0. Sterowniki przewidziane są dla systemów Windows XP, Vista, Win7 i Win10 32 bit/64bit.

Moduł zabezpieczony jest koszulką termokurczliwą.

Parametry modułu Konwertera USB - RS232 TTL CH340

• Układ: CH340
• Napięcie zasilania: 5V (z mini USB)
• Wybór napięcia pracy przez zworkę: 5V i 3,3V
• Diody sygnalizujące obecność zasilania i pracę konwertera
• Kompatybilność z USB 2.0

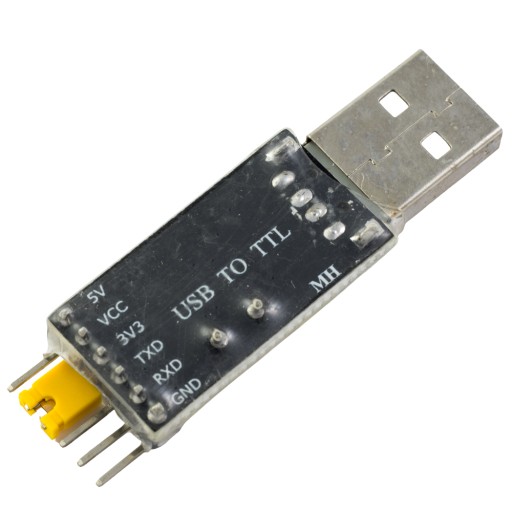

• Wyprowadzenia: 5V, VCC, 3,3V, TXD, RXD, GND
• Wymiary: 29 x 15 mm
