ФРЕЗЕРНЫЙ СТАНОК С ЧПУ, ИТАЛЬЯНСКИЙ ШПИНДЕЛЬ, АВТОМАТИЧЕСКИЙ

FREZARKA CNC C2030 IND chłodzona powietrzem !

Silniki SERVO AC YASKAWA wykorzystane do napędu obrabiarek o dużej mocy, zapewniają odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach

+ SZKOLENIE W CENIE !

+ Wrzeciono HSD włoskiej produkcji

+ Energooszczędne napędy wysokiej klasy servo AC YASKAWA

+ Oprogramowanie V12 w polskiej wersji

------------------------------------------------------------------------------------------------

DANE TECHNICZNE

• Pole Robocze: 2000x3000 mm
• Konstrukcja: Ramię - odlew żeliwny / stół - stal spawana
• Napędy: silniki servo hybryda
• Stół: hybrydowy
• Moc wrzeciona: 9 kW
• Wrzeciono: HSD chłodzone powietrzem
• Obroty wrzeciona: od 6000 do 24000 obr/min
• Zasilenie: 400 V, sprężone powietrze min. 8 bar
• Dokładność re-pozycjonowania: 0,01 mm
• Łożyskowanie liniowe: szyny trapezowe, wózki Hiwin
• Mocowanie materiału: próżniowe, hybrydowe
• Pompa: próżniowa 7,5 kW, 6 niezależnych sekcji podciśnieniowe
• Waga: 2300 kg
• Stopa odciągowa pneumatyczna
• Magazyn liniowy na 8 narzędzi
• Czujnik precyzyjny
• Osłony bezpieczeństwa
• Szkolenie i instalacja urządzenia

UWAGA!

Maszyna jest wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu. W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.

Oferowany ploter to precyzyjna maszyna oparta na podzespołach światowych producentów. Dzięki wykorzystanej technologii możemy określać siebie jako jednego z liderów na polskim rynku.

Ploter frezujący CNC CORMAK C2030 IND przeznaczony jest do obróbki i cięcia materiałów drewnianych, płyt wiórowych, MDF, OSB, sklejek, czy tworzyw sztucznych PCV, plexi, dibond.

1. Stół roboczy

• Stół roboczy wykonano w technologii hybrydowej,
• Posiada rowki umożliwiające ręczne mocowanie materiału o wymiarach 2000 x 3000 mm,
• Stół sekcyjny z sześcioma niezależnymi sekcjami podciśnieniowymi,
• Stół wyposażony w zderzaki w dwóch osiach!
• Linia ploterów IND została wyposażona w wzmocniony, przemysłowy masywny stół roboczy,
• Możliwość umieszczenia szafki narzędziowej pod stołem roboczym na jego końcu.

2. Regulacja sekcji podciśnieniowych stołu

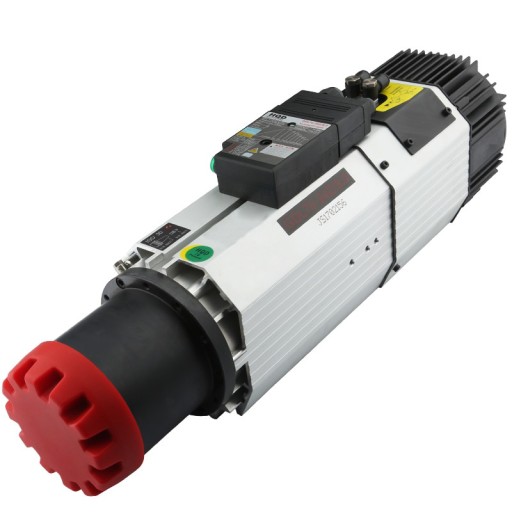

3. Wrzeciono HSD produkcji włoskiej

• Bezszczotkowe wrzeciono wysokiej klasy, które charakteryzuje się bardzo dużą mocą 9 kW
• Wyposażone dodatkowo w innowacyjny system chłodzenia POWIETRZEM / nie cieczą!
• W konstrukcji wrzeciona wykorzystano wysokiej jakości łożyska maszynowe, charakteryzujące się bardzo cichą pracą i gwarantujące zwiększoną trwałość.
• Zakres prędkości obrotowej wrzeciona wynosi od 4500 do 24000 obr./min.

4. i 5. Napęd

• Silniki SERVO AC YASKAWA wykorzystane do napędu obrabiarek o dużej mocy, zapewniają odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach
• W osiach X i Y pracują chwalone przez użytkowników listwy zębate wysokiej jakości, które zapewniają dużą trwałość oraz precyzję,
• Oś Z napędzana jest przez śrubę kulową wysokiej jakości.
• Wszystkie osie poruszają się na prowadnicach szynowych.
• Maszyna wyposażona w czujnik wysokości napędu
• Napęd bramy na listwach zębatych, prowadnice liniowe toczne.
• Łożyskowanie liniowe: szyny trapezowe, wózki Hiwin

6. Konstrukcja

• Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
• Sztywna konstrukcja stołu , wykonana z materiałów wysokiej jakości. Podczas procesu produkcji poddawana jest obróbce cieplnej.

7. Pompa podciśnieniowa i stopa odciągowa

• Nowa generacja osłon odciągowych, pozwala na szybszą i skuteczniejszą pracę z odciągiem
• Zastosowanie pompy próżniowej znacznie zwiększa siłę mocowania obrabianych detali na stole maszyny, dzięki czemu materiał nie przemieszcza się
• Pompa podciśnieniowa - 7,5 kW (max -440 mbar)
• 6 niezależne sekcje podciśnieniowe
• Stopa odciągowa poruszana pneumatycznie, umieszczona jest przy wrzecionie umożliwia podłączenie każdego odciągu wiórów zachowując czystość obróbki, bezpieczeństwo i jednocześnie zachowując precyzję pracy

6. Magazyn narzędzi

• Uchwyt narzędzia  ISO30 tulejka ER32
• Magazyn narzędzi 8 poz.,
• Czujnik pomiaru wysokości narzędzia,
• W komplecie oprawki: ISO30 i tulejki do mocowania narzędzi o wymiarach:

  -1/2" - 6 szt.

  -1/8" - 2 szt.

  -3-4mm - 2 szt.

  -5-6mm - 4 szt.

  -7-8mm - 2 szt.

  -9-10mm - 2 szt.

• Do automatycznej wymiany narzędzia niezbędne jest podłączenie kompresora

Oprogramowanie:

• Maszyna obsługuje oprogramowanie CAD/CAM w najnowszej wersji.
• Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na tzw. G-code. Możliwy jest również import gotowych plików z innych programów.

• Sterowanie maszyną odbywa się za pomocą przemysłowego kontrolera SYNTEC jak w dużych centrach obróbczych. Do kontrolera w zestawie: manipulator oraz wyświetlacz LCD.
• Sterownik zapewnia płynną pracę urządzenia, oraz dokładność przy obróbce.
• Po utracie zasilania nie ma potrzeby inicjalizowania programu od nowa.
• Pamięć wbudowana w kontroler pozwala na prace maszyny bez konieczności każdorazowego ładowania programu.

1. Wrzeciono chłodzone powietrzem HSD
2. Servo silniki
3. prowadnice liniowe HIWIN
4. Program ArtCAM PRO
5. Części pneumatyczne
