ТСТ 600/001 12В-50А

TST 600/001 12V-50A

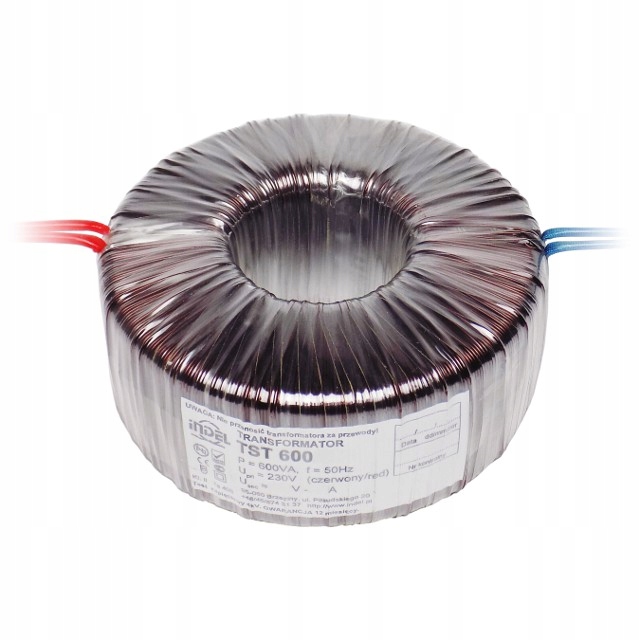

Transformator sieciowy TST o konstrukcji z rdzeniem toroidalnym.

Transformator toroidalny to transformator, który składa się z dwóch lub więcej nawiniętych uzwojeń na wspólnym rdzeniu o toroidalnym kształcie. W stosunku do transformatorów kształtkowych, konstrukcja taka charakteryzuje się: mniejszymi stratami mocy, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami a także niewielką zmianą napięcia między stanem jałowym, a obciążenia, małą reaktancją rozproszenia jak również mniejszym poziomem hałasu. Ich prosta budowa daje dużą stabilność, niezawodność działania i umożliwia transformowanie dużych mocy.

Dane techniczne:

• uzwojenia nawinięte drutem miedzianym z podwójną izolacją w klasie temperaturowej F lub H
• izolacja z estrofolu
• wyprowadzenia w postaci przewodów
• w zestawie: 1x mocujący pierścień metalowy, 2x gumowa podkładka

Zastosowanie:

• zasilanie urządzeń elektronicznych i elektroenergetycznych,
• w układach automatyki przemysłowej,
• w technice oświetleniowej,
• oraz wszelkich urządzeń, które wymagają zasilania prądem zmiennym.

Charakterystyka:

• napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230V
• napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 12V
• maksymalny prąd uzwojenia wtórnego SEC I [A]: 50A
• moc: 600W
• długość wyprowadzeń: 150mm
• test izolacji: 4kV / 60s
• klasa izolacji: II
• klasa cieplna: Ta40B (to40?C, izolacja kl.B 130?C)
• stopień ochrony: IP00
• karta katalogowa: 600/TOR 01-1

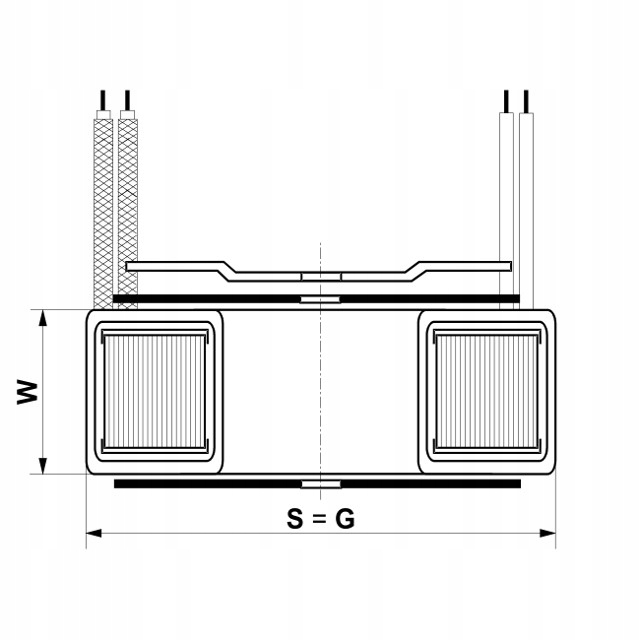

• wymiary (SxWxG): 153 x 68 x 153 mm
• waga: 5kg
