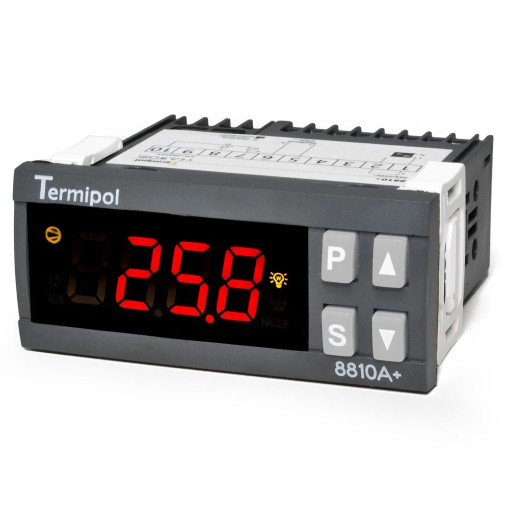

Regulator temperatury NA8810A+

Profesjonalny regulator temperatury z czujnikiem NTC w zestawie. Regulacja opiera się o metodę załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulator posiada kanał pomiaru temperatury (T1) oraz wyjście sterujące (30A).

Znajduje on zastosowanie zarówno w urządzeniach i instalacjach chłodniczych jak i w procesach grzewczych. Sterownik ma wymiar 78x33mm i przystosowany jest do montażu w tablicy w otworze o wymiarach 70x28mm, za pomocą uchwytów montażowych. Maksymalna grubość tablicy nie może przekroczyć 15mm.

Dane techniczne

• Zasilanie: 230V AC +/-10%
• Regulacja: ON/OFF
• Dokładność regulacji (histereza): 0,1~10°C
• Wyjście sterujące: Przekaźnikowe
• Maksymalne obciążenie wyjścia sterującego: 30A
• Zakres pomiaru: -40~149°C
• Tryb pracy: Grzanie lub Chłodzenie
• Rozdzielczość wskazań: 0,1°C
• Wyświetlacz: Cyfrowy wyświetlacz LCD
• Obsługa czujników: (RTD) Rezystancyjne NTC 5kOhm (T1)
• Wymiary panelu przedniego: 78x39
• Wejście: D1 wejście alarmowe
• Montaż: W tablicy lub obudowie hermetycznej, naściennej
• Otwór montażowy: 70x28mm

Uchwyty montażowe

Montaż za pomocą dołączonych uchwytów na zatrzask.

Czujnik temperatury

W zestawie czujnik rezystancyjny NTC 5kOhm - Fi6x30mm, przewód 2m gumowy, wodoodporny, kapilara wykonana ze stali nierdzewnej.

Zastosowanie

Sterownik utrzymuje nastawioną temperaturę z zadaną histerezą poprzez wyjście przekaźnikowe. Pomiar temperatury odbywa się poprzez czujnik temperatury komory. Regulator może pracować w dwóch trybach kontroli temperatury grzanie i chłodzenie.

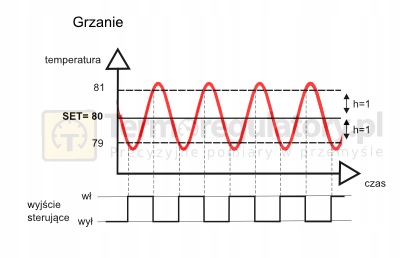

Tryb HEAT (Grzania)

Przykład: Zadana temperatura (X): 80°C histereza (h): 1°C

W trybie HEAT (grzanie) sterownik rozpoczyna grzanie gdy temperatura czujnika T1 jest niższa od temperatury zadanej - histereza [X-h], a kończy grzanie gdy temperatura na czujniku komory jest wyższa od temperatury zadanej + histereza [X+h].

Tryb COOL (Chłodzenia)

Przykład: Zadana temperatura (X): -2°C histereza (h): 1°C

W trybie COOL (chłodzenie) sterownik rozpoczyna chłodzenie gdy temperatura czujnika T1 przekracza temperaturę zadaną + histereza [X+h], a kończy chłodzenie gdy temperatura na czujniku komory jest niższa od temperatury zadanej - histereza [X-h].

Przykład zastosowania.

Sterownik znajduje zastosowanie w branży spożywczej (komory chłodnicze) przetwórstwie tworzyw sztucznych oraz wszędzie tam gdzie potrzeba pewnie i w ekonomiczny sposób regulować temperaturę. Polecamy go również wszystkim planującym budowę przydomowej wędzarni, do destylacji alkoholu oraz innych zastosowań domowych.

Dźwiękowy alarm temperaturowy

Regulator NA8810A + ma funkcję sygnalizowania przekroczenia temperatury powyżej założonej T max wartości oraz poniżej T min.

Wejście D1:

Po zwarciu NO lub rozwarciu NC styków nr.10 oraz nr. 7 w czasie pracy regulatora na ekranie wyświetli się symbol "iA" oznaczający zablokowanie regulatora w reakcji na zewnętrzny sygnał ostrzegawczy co spowoduje otwarcie wyjścia R1 oraz sygnał dźwiękowy buzzera. Do zwarcia lub rozwarcia można zastosować manualne styki np. wyłącznik główny lub inne zewnętrzne czujniki np. indukcyjny, pływakowy, krańcowy, optyczny, dźwiękowy itp.

Montaż

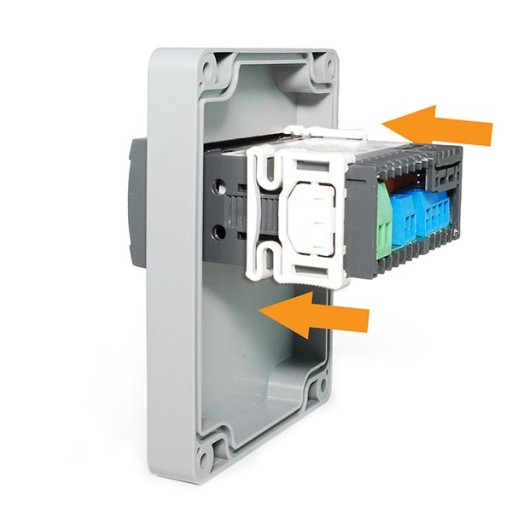

Elementy mocujące zastosowane w regulatorze pozwalają na łatwy montaż w obudowie lub tablicy rozdzielczej. Wymiar otworu montażowego 70x28mm.

W naszej ofercie dostępna jest również obudowa z wyciętym otworem montażowym.

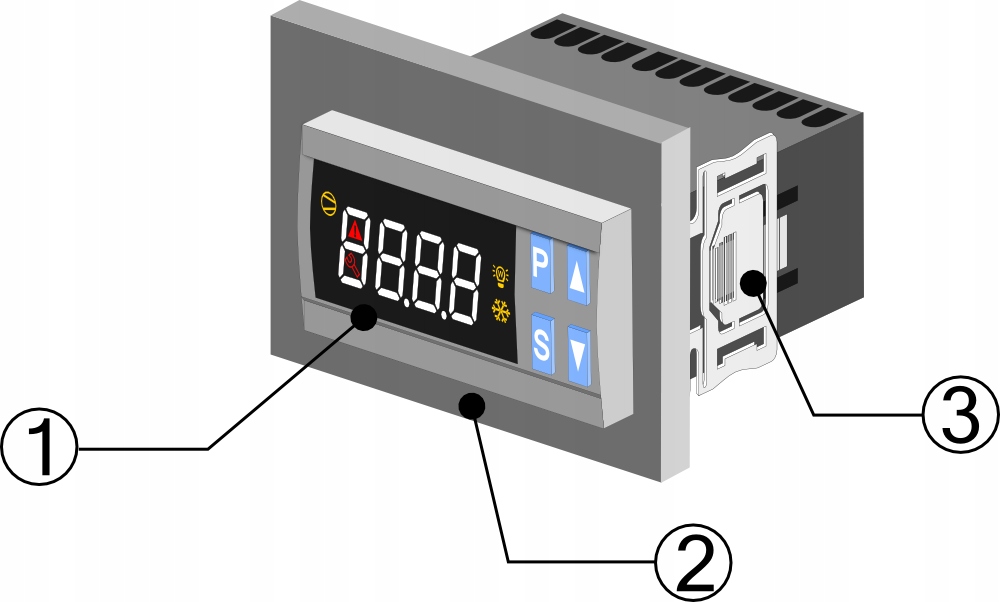

• 1 Stopień ochrony IP65 (od frontu po zamontowaniu w puszcze)
• 2 Montaż w otworze o wymiarach 70 x 28 mm, maksymalna grubość ścianki tablicy 15mm
• 3 Uchwyty mocujące w komplecie

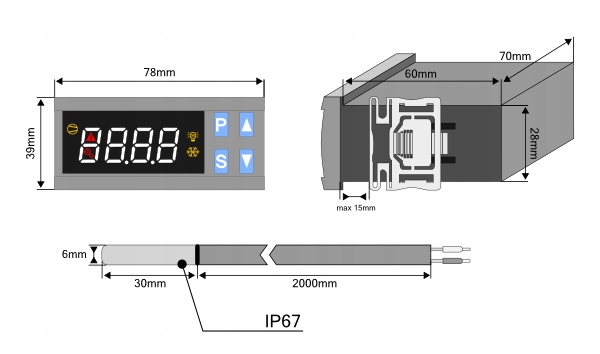

Wymiary obudowy oraz czujnika

Zestaw zawiera

• Sterownik temperatury NA8810A+
• 1x Czujnik NTC 5kOhm
• Elementu montażowe
• Instrukcja obsługi w j.polskim
