Двухлучевой осциллограф Tektronix 555 — 111 ламп!

oczywiscie uzywany ale nadal sprawny ,marzenie kazdego elektronika z tamtych lat.dzis jednak nadal jest poszukiwany ,jako eksponat i nie tylko.

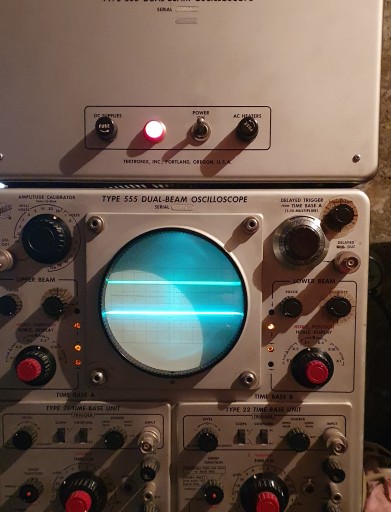

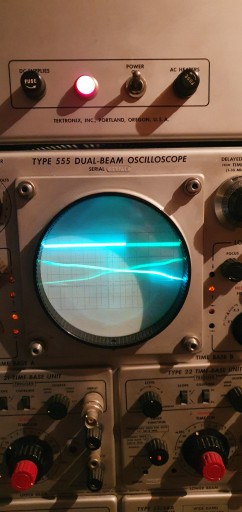

oscyloskop przetestowany w serwisie rtv wiec jest gotowy do pracy a co za tym idzie lampy muszą byc sprawne.optycznie jest naprawde w dobrym stanie jak na 60lat.

dodam opis z internetu  a w nim jest naprawde wiele na temat tego modelu.

Tektronix Type 555 , nazywany „ Triple Nickel”, to dwuwiązkowy oscyloskop CRT wprowadzony przez Tektronix w 1959 i produkowany do późnych lat 60-tych, kiedy to został zastąpiony przez 556 .

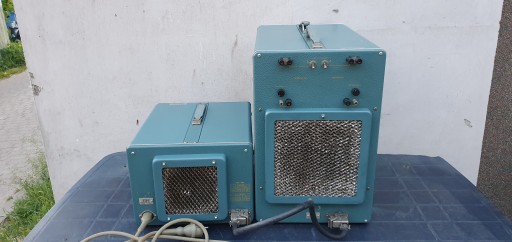

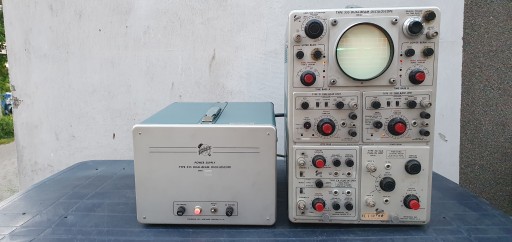

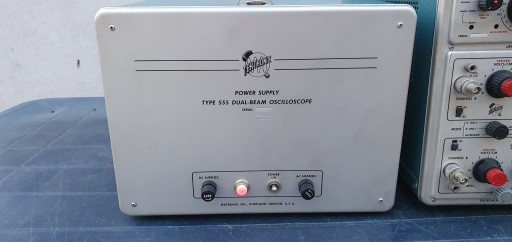

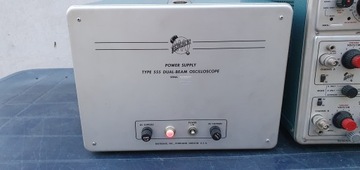

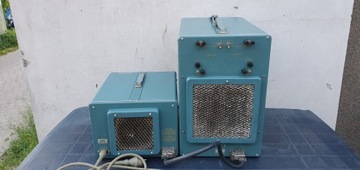

System jest podzielony na dwie szafki, główny wskaźnik i zewnętrzny zasilacz. Zasilacz zawiera główny transformator, prostowniki i regulatory dla wszystkich napięć z wyjątkiem żarzenia i zasilaczy CRT HV. Napięcia wysokiego napięcia żarnika i kineskopu CRT są generowane we wskaźniku 555.

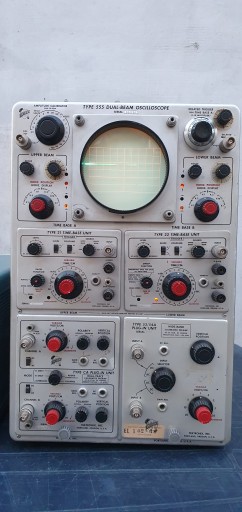

Tektronix 555 obsługuje dwie wtyczki z serii Letter lub 1 w pionie

Kluczowe specyfikacje

• Pasmo: DC do 30 MHz, 3 dB w dół przy 30 MHz ±0,5 dB (z wtyczką typu K )
• Czas narastania: 120 ns
• Zewnętrzne wejście poziome: 0,2 V/cm do 20 V/cm, prąd stały do ​​240 kHz
• Kursy Sweep: 100 ns/działkę do 5 s/działkę (typ 21 i 22)
• Poziom wyzwalania zewnętrznego: 0,2 V do 10 V
• Kalibrator: ~1 kHz, 200 μV p-p do 100 V p-p
• CRT: T5550 , przyspieszenie 10 kV, standard luminoforu P2 (opcjonalnie P1, P7, P11). Powierzchnia użytkowa: Łącznie 6 cm, 4 cm na belkę, 2 cm zakładka między belkami
• Napięcie sieciowe: 105 do 125 V lub 210 do 250 V, 50/60 Hz
• Pobór energii: 1050 W
• Wymiary: Wskaźnik, 24"×13"×20"; Zasilacz, 17,5"×13"×10" (LWH)
• Waga: Wskaźnik, 68 funtów; Zasilanie, 45 funtów
• Chłodzenie: Wentylator AC dla zasilacza i wskaźnika
