SEG Z20 Z 20 seger zewnętrzny komplet 7 szt

SEG Z20 Z 20 seger zewnętrzny komplet 7 szt

Pierścień segera Z 20

komplet = 7 szt

Pierścień osadczy ; Seger ; Seeger Z20

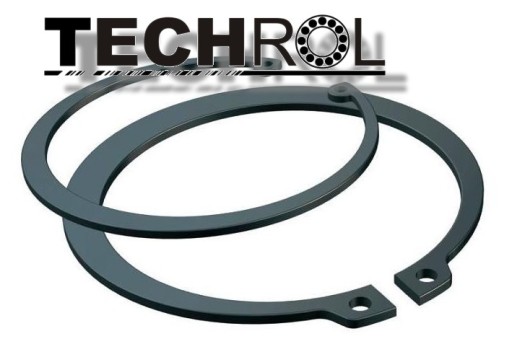

Pierścień segera zewnętrzny TYP SEG Z20

Ø 20 mm – średnica wału

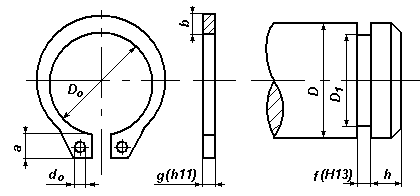

Wymiary segera  (mm)  grafika z pkt.edu.pl

Waga 1000 sztuk segerów : 1,562 kg

Pierścienie osadcze sprężynujące, zwane pierścieniami Seegera są skutecznym zabezpieczeniem przed przesunięciami osiowymi na wałkach (typ Z) i otworach (typ W).

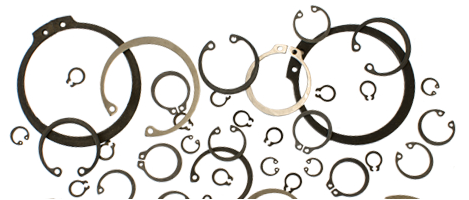

Pierścienie Seegera (nazywane również jako pierścienie Segera lub segery) znajdują bardzo szerokie zastosowanie w przemyśle, gdyż wchodzą w skład wielu zespołów, podzespołów i mechanizmów. Stanowią one zabezpieczenie przed przesunięciami osiowymi takich części maszyn jak łożyska toczne i ślizgowe, sprzęgła, tarcze, tuleje, koła zębate, pasowe i łańcuchowe. Oferujemy dwa typy pierścieni: wewnętrzne (typu W) i zewnętrzne (typu Z).

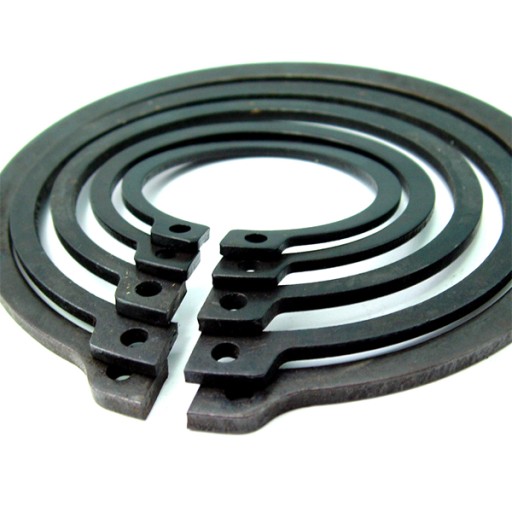

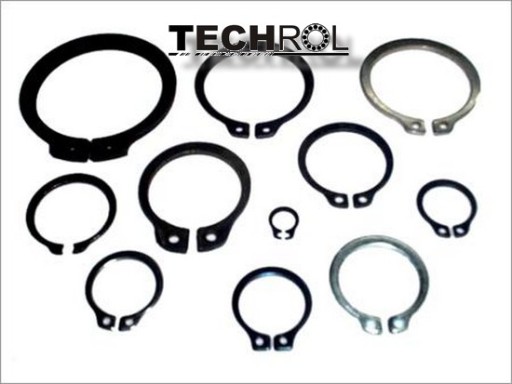

Pierścienie osadcze sprężynujące zewnętrzne (typu Z) posiadają kształt mimośrodowy i służą do zakładania na wałki. Przenoszą obciążenia poosiowe. Najczęściej stosowane są dla wymiarów wałów w zakresie wymiarowym od 5 do 300mm, choć spotyka się i rozwiązania wymagające średnic znacznie przekraczających ten przedział. Oferujemy pierścienie zewnętrzne w oparciu o normę DIN 471, która również odpowiada Polskiej Normie PN-81/M-85111

Pierścienie osadcze sprężynujące wewnętrzne (typu W) służą do zabezpieczania otworów. Zakłada się poosiowo i umieszcza się w rowku. Dzięki takiemu pozycjonowaniu pierścienie przenoszą siły poosiowe występujące w maszynach w których są montowane. Najczęściej stosowane są dla wymiarów otworów w zakresie wymiarowym od 8 do 300mm, choć spotyka się rozwiązania wymagające średnic znacznie przekraczających ten przedział. Oferujemy pierścienie wewnętrzne w oparciu o normę DIN 472, która również odpowiada Polskiej Normie PN-81/M-85111

Pierścienie oznaczone są wg typu (W lub Z) i wymiaru nominalnego otworu lub wałka np.:

pierścień osadczy sprężynujący zewnętrzny dla wałka o wymiarze nominalnym 14 mm oznaczony jest jako pierścień Seegera Z14

pierścień osadczy sprężynujący wewnętrzny dla otworu o wymiarze nominalnym 20 mm oznaczony jest jako pierścień Seegera W20
