ПАНЕЛЬНЫЙ ИЗМЕРИТЕЛЬ ВОЛЬТМЕТР АМПЕРМЕТР LCD 200В

MODUŁ MIERNIK PANELOWY

WOLTOMIERZA AMPEROMIERZA

200V DC LCD 3 1/2 CYFRY

Z BIAŁYM PODŚWIETLENIEM

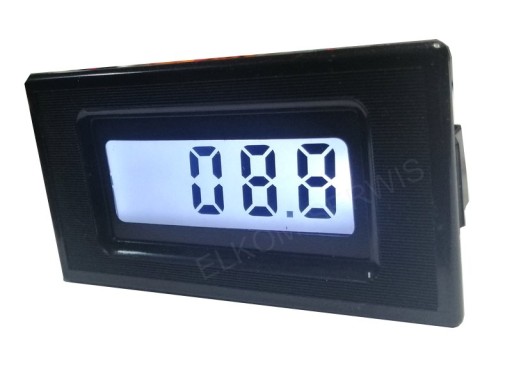

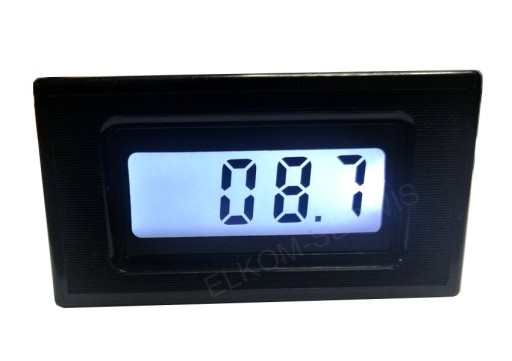

Gotowy moduł woltomierza, lub amperomierza cyfrowego, z podświetlanym wyświetlaczem LCD 3 1/2 cyfry.

Podstawowy zakres pomiarowy może być łatwo zmieniony przez odpowiedni dzielnik lub bocznik.

Zaletą prezentowanego miernika jest niski pobór prądu.

Miernik  w wersji 200V DC

Poniżej 8V zasilania zapala się ikona "LOW BATT".

Po zwarciu pinów od podświetlenia zaświeca się nam  białe podświetlenia miernika.

Opis

• Wyświetlacz LCD 3 1/2, wysokość cyfr 13mm
• zakres pomiarowy +/-200V DC
• Impedancja wejściowa >100Mohm
• Próbkowanie : 2 razy na sekundę
• Dokładność: 0.5
• Zasilanie 8-12V
• Pobór prądu 5-8mA
• Wymiary zewnętrzne: 78x42x18mm
• Wymiary otworu montażowego: 76,5x39.2mm
• Wejście pomiarowe i zasilanie muszą być rozdzielone.

W komplecie:

• W komplecie przewody z wtykami do łatwego podłączenia gniazd z tyłu miernika

 W przypadku zmiany zakresu pomiarowego należy wymienić rezystory w dzielniku napięcia. Rezystory powinny być z tolerancją min 1%

Zakres  woltomierza: rezystory RA RB

200mV: 0ohm 10M,

2V: 10M 1M

20V: 10M 100k

200V: 10M 10k

500V: 10M 1k

W przypadku pracy jako amperomierz należy wymontować rezystory RA RB i zamontować rezystor dla odpowiedniego zakresu amperomierza.

Zakres amperomierza: Rezystor RC (min.1% 2W)

2mA: 100ohm

20mA:  10ohm

200mA: 1ohm

2A: 0,1ohm

5A: 0,01ohm
