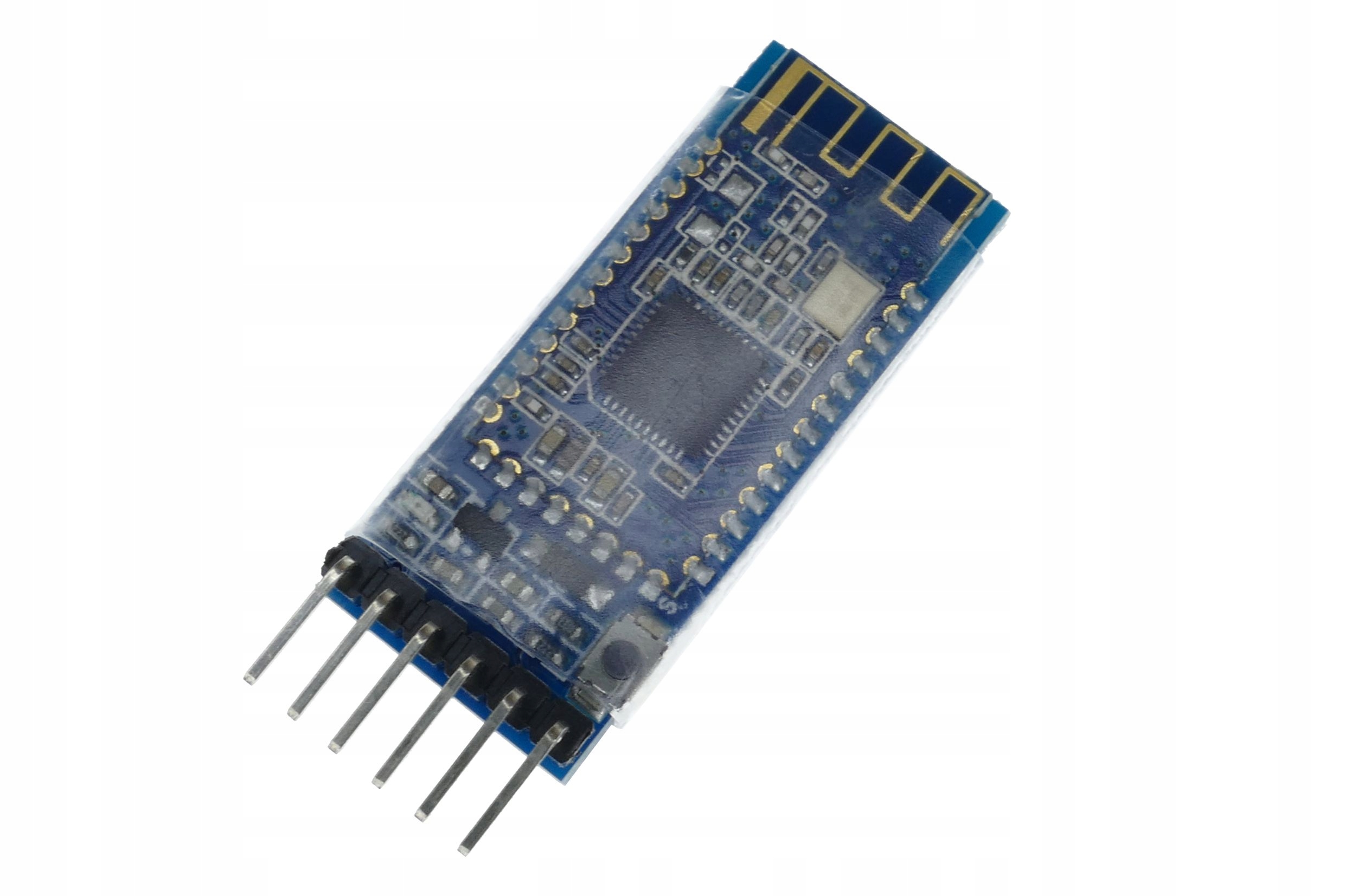

MODUŁ BLUETOOTH HM-10 4.0 UART 3.3V

Numer katalogowy: 31-569

Moduł bluetooth HM-10. Działa w standardzie 4.0. Oparty na układzie CC2541. Moduł może być zasilany z napięcie z zakresu 3,6 - 6V lecz magistrala pracuje w standarcie 3.3V. Komendy AT wpisujemy za pomocą dowolnego terminala bez znaków CR i LF. Podłączenie dwóch modułów razem jest banalne. Wystarczy w jednym z nich wpisać komendę AT : AT+ROLE1. Ustawi to moduł w tryb master. Drugi moduł domyślnie jest jako SLAVE więc w tym momencie moduły się powinny podłączyć.

Dane techniczne:

- Zasilanie: 3,6 V do 5 V

- Prąd maksymalny : ok. 20 mA

- Moc nadajnika: maks. + 6 dBm - ustawiane komendami AT

- Zasięg: do 60-70 m (otwarty teren)

- Hasło do parowania: 000000

- Domyslne parametry magistrali UART: 9600, N, 8, 1

- Standard: Bluetooth 4.0 BLE

- Raster wyprowadzeń: ok. 2,54 mm

- Wymiary PCB: 36 x 15 mm

Dokumentacja techniczna (komendy AT) :
