Лазерная головка SCULPFUN S10 с воздушным соплом

Moduł laserowy SCULPFUN S10 z dyszą powietrzną wspomaganą powietrzem o dużej prędkości głowica laserowa

Obowiązujące maszyny

SCULPFUN S9/S6pro/S6, ATOMSTACK A5/A5Pro, ORTUR (wersja 12V), ELEKSMAKER i inne grawerki laserowe lub drukarki 3D DIY, obrabiarki CNC.

Jak ocenić, czy laser S10 nadaje się do użytku? Należy zauważyć, że napięcie wejściowe lasera S10 wynosi 12V, a S10 to interfejs 3pin, można wyświetlić szczegółowe zdjęcia.

Parametry płytki drukowanej lasera:

Rozmiar płyty: 40x40mm

Płytka drukowana: płytka modulacyjna 12 V/PWM

Napięcie wejściowe: 12 V

Maksymalne wejście modułu laserowego: 12 V 5A

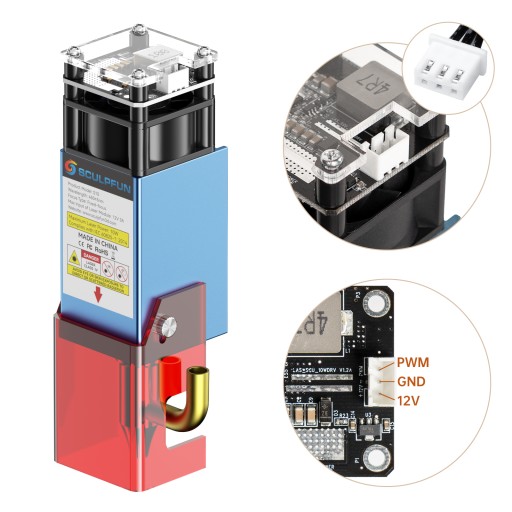

Przewód: HY2.0, 3Pin terminal (przewód 3-żyłowy, A: PWM+, B: GND, C: VCC).

Wentylator: wentylator 12 V 0,15 A 4020

Prędkość wentylatora: 15000 obr/min

Temperatura pracy: od-20 do 70 stopni Celsjusza

Ultracienka i wysokiej gęstości technologia kształtowania wiązki laserowej 10 W

Moc wyjściowa lasera S10 została zwiększona do 10 W, czyli dwa razy więcej niż w S9. Ale S10 otrzymuje tę samą ultracienką wiązkę laserową o ogniskowej 0,08 mm co S9, co oznacza, że ​​S10 ma wyższą gęstość energii, silniejszą penetrację cięcia i możliwości grawerowania.

Potężne szybkie wspomaganie powietrzem

S10 jest wyposażony w szybkie dysze wspomagane powietrzem. To, co wyróżnia tę dyszę, to zaawansowana hydrodynamiczna konstrukcja, która lepiej wykorzystuje ciśnienie powietrza. Używając tej samej sprężarki, S10 ma szybszy strumień powietrza. Na przykład, przy użyciu sprężarki powietrza 30 l/min, 0,03 MPa, dysza S10 wyrzuci szybki przepływ powietrza do 14,5 m / s. To znacznie poprawi penetrację i wydajność cięcia.

szybciej, mocniej, czyściej

W połączeniu z zaawansowanym, szybkim wspomaganiem pneumatycznym i laserem o dużej gęstości 10 W, S10 wykazuje porównywalną wydajność cięcia drewna klasy przemysłowej: po pierwsze, wydajność cięcia jest znacznie poprawiona, a prędkość cięcia jest większa; po drugie, penetracja cięcia jest silniejsza, i może ciąć wiele gatunków drewna o dużej gęstości 3. Powierzchnia cięcia jest czystsza, a silny przepływ powietrza zdmuchnie pozostałości, dzięki czemu powierzchnia przedmiotu cięcia jest wolna od plam.

szybciej i czyściej

Zaawansowany laser o dużej mocy wspomagany powietrzem w modelu S10 może przyspieszyć spalanie materiału i pozostałości, znacznie poprawiając wydajność cięcia, sprawiając, że cięcie laserowe jest szybsze i czystsze.

Wspólne cięcie sklejki 6-10 mm 4 mm / s na raz

Super czysta krawędź tnąca bez plam z dymu.

Materiały do ​​grawerowania i cięcia

Materiały rzeźbiarskie: różne rodzaje drewna (w tym orzech, wiśnia i inne drewno o dużej gęstości), MDF, zygzak, karton, plastik, skóra, płytka PCB, tlenek glinu, stal nierdzewna 304, ceramika, ciemny kamień

Materiał do cięcia: wszystkie rodzaje drewna (w tym drewno orzechowe, wiśniowe i inne drewno o dużej gęstości), MDF, płyta akrylowa, karton, włóknina, bambus, skóra, niektóre płyty plastikowe, płytki PCB

Moc wyjściowa lasera: 10W (energia świetlna)

Wewnętrzna średnica tchawicy: 7,5 mm (zaleca się stosowanie sprężarki powietrza 30 l/min, 0,03 MPa, zewnętrzna średnica dyszy: 8 mm)

Długość fali lasera 455±5nm

Typ lasera i stała ostrość: laser o stałej ogniskowej, stała ostrość przez kolumnę pomiarową 50 mm

Osłona chroniąca przed laserem: wyposażona w zdejmowaną osłonę chroniącą przed laserem, aby chronić oczy. Możesz regulować go w górę i w dół lub zdjąć gogle.

Materiał powłoki lasera: stop aluminium;

Uniwersalna płytka modulacyjna 12V/PWM

Używając zwykłej płytki modulacyjnej 12V/PWM, można ją dostosować do zwykłej płyty głównej GRBL lub CNC. Możesz wyświetlić zdjęcia produktów, aby uzyskać szczegółowe informacje.

Szeroko kompatybilny projekt

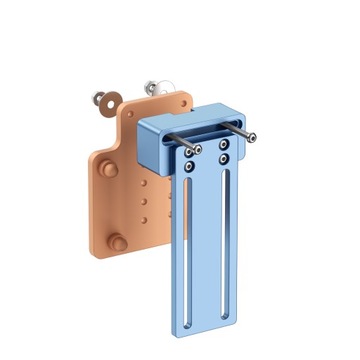

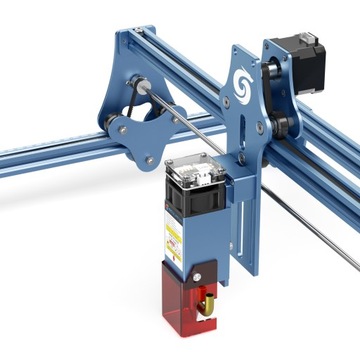

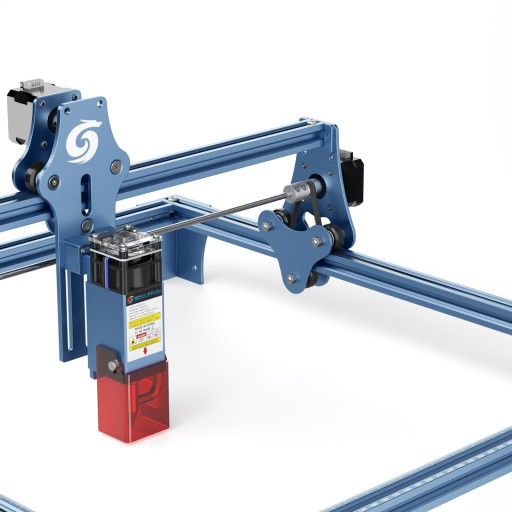

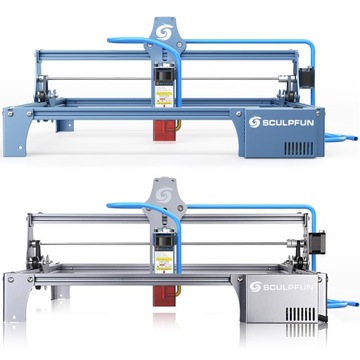

Moduł laserowy SCULPFUN ma pomysłowe i szeroko kompatybilne urządzenia do połączeń strukturalnych, które można dobrze dostosować do różnych maszyn do grawerowania laserowego, wycinarek laserowych, drukarek 3D, frezarek CNC itp. i mogą być instalowane na maszynach różnych marek, takich jak SCULPFUN Grawerka laserowa S9 /S6pro/S6, ATOMSTACK A5/A5Pro, ORTUR (wersja 12V) lub inne maszyny typu DIY.

Oprogramowanie laserowe: LaserGRBL, LightBurn, LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, obsługuje system Windows, obsługuje system MAC. Obsługiwane formaty plików NC, BMP, JPG, PNG, DXF i inne formaty obrazów.

Waga opakowania: 0,85 kg

Rozmiar opakowania: 22,7x13,6x9,5 cm

1x7.5mm ID rura powietrzna

1 x akrylowa osłona ochronna

1 x głowica laserowa S10

1 złącze wielofunkcyjne

Kolumna pomiarowa 1x50mm

1 x zestaw śrub i narzędzi

Regulowana laserowa maska ​​na oczy

Laser S10 jest wyposażony w zdejmowaną muszlę oczną, dzięki czemu nie oślepia nawet bez okularów. Muszle oczne można łatwo zdjąć, jeśli nie są potrzebne.
