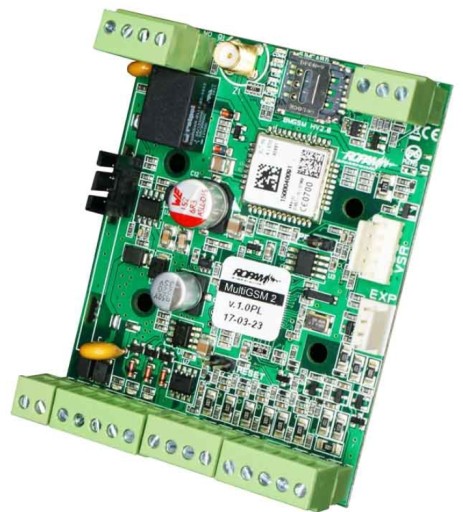

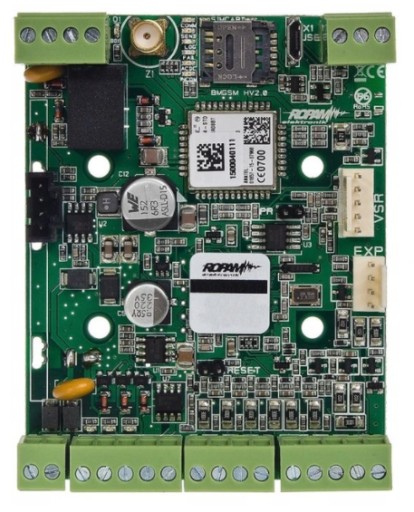

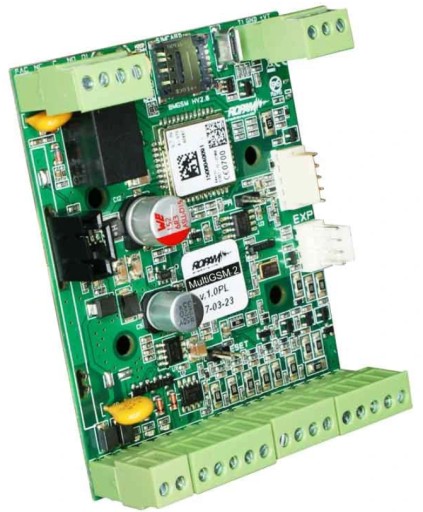

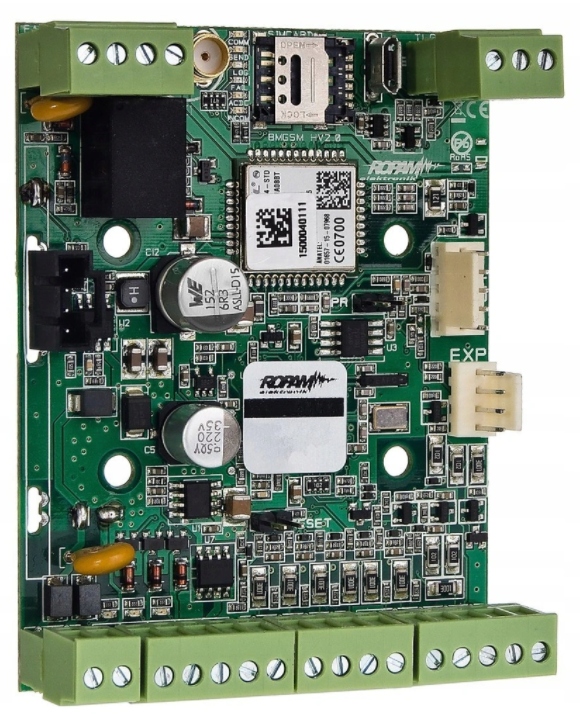

MODUŁ POWIADOMIENIA GSM ROPAM MultiGSM 2

MODUŁ POWIADOMIENIA GSM ROPAM MultiGSM 2

Moduł Ropam MultiGSM 2 służy do integracji z innymi urządzeniami (np. centralami alarmowymi, kontrolerami PLC, przekaźnikami, sterownikami itp.) poprzez wejścia i wyjścia binarne. Dzięki wbudowanemu modemowi GSM możliwa jest transmisja zdarzeń z systemu poprzez SMS, VOICE i E-mail.

Do sterowania i kontroli służą SMS, CLIP, DTMF, aplikacje: RopamMulti, RopamDroid.

⏩ Możliwe zastosowanie Modułu MutliGSM 2

• powiadomienie dla systemów alarmowych,
• powiadomienie dla jednostek Ochotniczej Straży Pożarnej OSP ze sterowaniem syreną,
• sterowanie wieloabonentowe automatyką bramy, szlabanu poprzez CLIP (CallerID),
• systemy automatyki domowej, funkcje przekaźników czasowych,
• systemy kontroli i sterowania poprzez sieć GSM, sygnały binarne I/O,
• restarter urządzeń, AP w sieciach bezprzewodowych WLAN,
• systemy kontroli i nadzoru temperatury np. serwerownie,  lodówki (szczepionki), chłodnie, procesy termiczne,
• rejestrator (logger): temperatury, wejść terminala, AI, seici GSM, zasilania AC,
• rejestrator jw. z automatyczną transmisją dobowych logów poprzez e-mail,
• systemy kontroli i nadzoru wartości analogowej z czujników z wyjściem 0-10V, np. wilgotność względna, temp.
• regulacja temperatury lub parametru od AI, regulator dwustanowy z histerezą,
• systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi,
• kontrola  i sterowanie procesami technicznymii np. przepompownie, kotłownie CO, fermy hodowlane,
• integracja z domofonami, interkomammi poprzez wejście/wyjście audio liniowe,
• zasilacz buforowy 12Vdc (UPS 12V) dla urządzeń dodatkwoych, przekaźniki, sygnalizatory.

✅ Główne właściwości Modułu MultiGSM 2:

• wbudowany modem GSM/GPRS-2G,
• wykrywanie zagłuszania GSM (jamming): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń
• 8 wejść z czego 6 wejść NO/NC (I1-I6) oraz 2 wejścia NO/NC GND/+12V lub 0-10V, 4-20mA,
• wejście FAC do kontroli napięcia AC np centrali alarmowej,
• 4 sterowane wyjścia poprzez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe, LogicProcessor,
• 1 wyjście zasilania AUX zabezpieczone (1A),
• powiadomienie: SMS/VOICE/CLIP/E-MAIL/GPRS,
• SMS: niezależne komunikaty dla zdarzeń w systemie,
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (syntezer mowy, podsłuch)
• LogicProcessor:
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe,
• 10 niezależnych warunków logicznych,(bloki if-then-else),
• 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych,
• 4 timery kalendarzowe,
• monitoring GPRS: współpraca ze stacją/serwerem RMS lub Kronos NET szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• obsługa czujnika temperatury serii TSR-x , termostat GSM
• funkcja testu łączności: SMS, SMS STAN, CLIP, E-mail,
• optyczna sygnalizacja pracy i zasięgu GSM
• pamięć zdarzeń; 1000 zdarzeń z nadpisywaniem
• funkcje ograniczenia kosztów i ilości transmisji
• zasilanie 12V/DC z kontrolą napięcia DC (<11V)

do zasilania zalecany nadzorowany, inteligentny, zasilacz systemowy:  PSR-ECO-2012

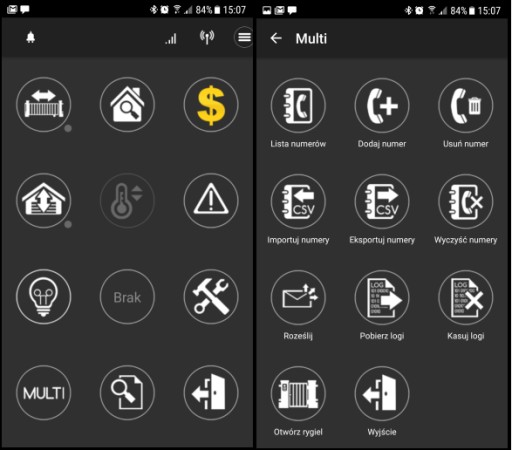

⏩ RopamDroid

Aplikację można pobrać w Google Play - system Android (wersja 2.1 ÷ 6). Umożliwia sterowanie modułami serii: BasicGSM, BasicGSM 2, MultiGSM, NEO, NeoGSM, OptimaGSM. Oparta jest o komunikację SMS, co pozwala na transmisję małych ilości danych, a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

⏩ LogicProcessor:

• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• 10 niezależnych warunków logicznych (bloki if-then-else)
• 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• 4 timery kalendarzowe
• monitoring GPRS: współpraca ze stacją/serwerem RMS lub Kronos NET szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE

⏩ RopamMulti:

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS) oparta jest o komunikację GPRS, co pozwala na transmisję małych ilości danych a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

✅ Specyfikacja techniczna:

• sygnalizacja awarii zasilania DC: U <11V
• obciążalność wyjścia O1: In=1,0A @30V DC / 50V AC
• obciążalność wyjścia AUX: In=1,0A (ciągła); Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1,0~1,7A Tj, Tc=125 st. C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• obciążenie wyjść O2-O4: 700 mA @30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• modem GSM: Quectel M66 (Quad-Band, GPRS class 10), wykrywanie zagłuszania GSM
• częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)
• typ transmisji danych: SMS, VOICE, GPRS, E-mail (protokół SMTP)
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms
• wejścia binarne (programowane): NO, NC hi-Z/~200Ω, ~320Ω/hi-Z impedancja linii dla danego typu (brak naruszenia/naruszenie)
• wejścia analogowe (programowane) I7, I8: Uin=0-10V C max. (impedancja Z=270KΩ, rozdzielczość 10mV, dokładność 1% całego zakresu); Iin=4-20 mA max. (rozdzielczość 0,02 mA, dokładność 1% całego zakresu)
• złącza: AWG: 24-12 wysuwane
• napięcie zasilania: U = 10,5V÷14,5V/DC min/max @ 1,5A min.
• pobór prądu przez układy modułu (bez wyjść): 40 mA / 50 mA / 300 mA (min/śr./max.)
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ... +55 st. C
• wilgotność RH: 20% ... 90% bez kondensacji
• wymiary płytki elektroniki: 68 x 87 x 32 (+/- 1) mm
• waga: 65 g

Kod producenta: MultiGSM 2
