БЕСПРОВОДНОЙ ПЕРЕКЛЮЧАТЕЛЬ С 2-КНОПОЧНЫМ ПРИЕМНИКОМ

BEZPRZEWODOWY WŁĄCZNIK / WYŁĄCZNIK ŚWIATŁA (2 PRZYCISKI) + PRZEKAŹNIK Z ODBIORNIKIEM RADIOWYM 433MHz

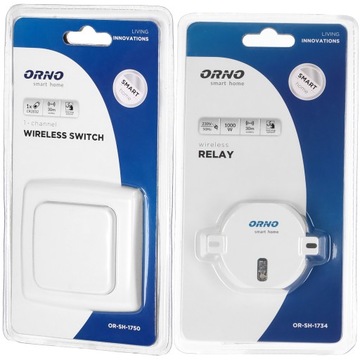

MODEL: ORNO SMART HOME 2x OR-SH-1750 + OR-SH-1734

✔️ ZESTAW SŁUŻY DO WŁĄCZANIA / WYŁĄCZANIA OŚWIETLENIA LUB INNYCH URZĄDZEŃ ELEKTRYCZNYCH - Zestaw służy do zdalnego, bezprzewodowego włączania i wyłączania obwodów elektrycznych. Zestaw możesz wykorzystać jako zwykły włącznik światła lub jako urządzenie sterujące innymi urządzeniami elektrycznymi.

✔️ 2 PRZYCISKI (NADAJNIKI) W ZESTAWIE, SPRAWDZI SIĘ NP. JAKO WŁĄCZNIK SCHODOWY! - Taki rodzaj połączenia umożliwia sterowanie tym samym oświetleniem z różnych miejsc.

✔️ BEZPRZEWODOWY WŁĄCZNIK Z NADAJNIKIEM RADIOWYM -Włącznik ma wbudowany nadajnik radiowy, pracuje na częstotliwości 433,92 MHz i pełni funkcję pilota 1-kanałowego. Włącznik montuje się bezpośrednio na ścianę.

✔️ PRZEKAŹNIK Z ODBIORNIKIEM RADIOWYM - Przekaźnik z odbiornikiem radiowym 433,92 MHz przeznaczony jest do montażu w standardowych puszkach podtynkowych Ø60 mm i podłączany jest do urządzenia, które ma być sterowane włącznikiem.

✔️ MOŻLIWOŚĆ ROZBUDOWY O DODATKOWE URZĄDZENIA Z SERII ORNO SMART HOME - System kompatybilny jest z odbiornikami, gniazdami i pilotami bezprzewodowymi ORNO SMART HOME. Istnieje możliwość sterowania przez iPhona, iPada oraz urządzeń z systemem Android i iOS po zastosowaniu centralnego gniazda (OR-SH-1731) ORNO Smart Home, opartego o silnik TUYA, który jest kompatybilny z systemami inteligentnego domu Google Home i Amazon Alexa.

➡️ CHARAKTERYSTYKA ZESTAWU

✔️ Zasięg w terenie otwartym do 30 metrów.

✔️ Learning system – automatyczna konfiguracja dodatkowych urządzeń.

✔️ Włącznik pełni funkcję pilota 1-kanałowego.

✔️ Przekaźnik (odbiornik) do stosowania wewnątrz pomieszczeń, w puszkach podtynkowych instalacji elektrycznej lub w miejsce zwykłego włącznika.

➡️ PARAMETRY TECHNICZNE NADAJNIKA

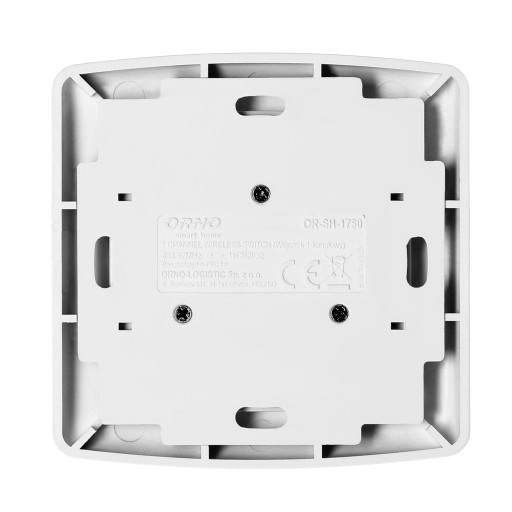

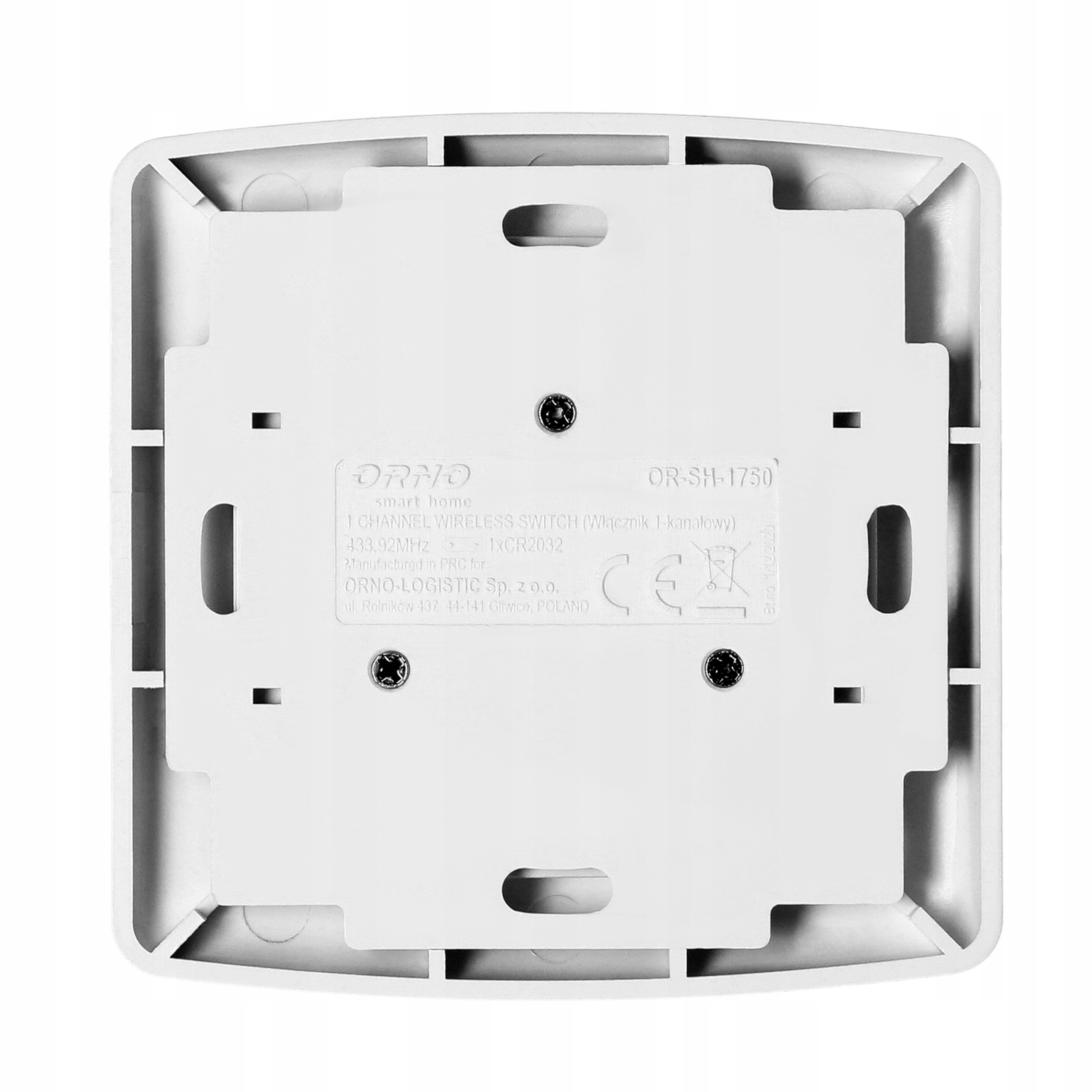

• Typ: Włącznik pojedynczy natynkowy
• Rodzaj transmisji: bezprzewodowy
• Częstotliwość: 433MHz
• Moc max. nadajnika: < 10mW
• Zgodny z Orno Smart Home: tak
• Możliwość rozbudowy: tak
• Zasięg w terenie otwartym: 30m
• Napięcie zasilania odbiornika: 1 x CR2032
• Kolor: biały
• Stopień ochrony IP: IP20
• Montaż: natynkowy
• Wymiary (szer./wys./gł. [mm]): 80 / 80 / 16

➡️ PARAMETRY TECHNICZNE ODBIORNIKA

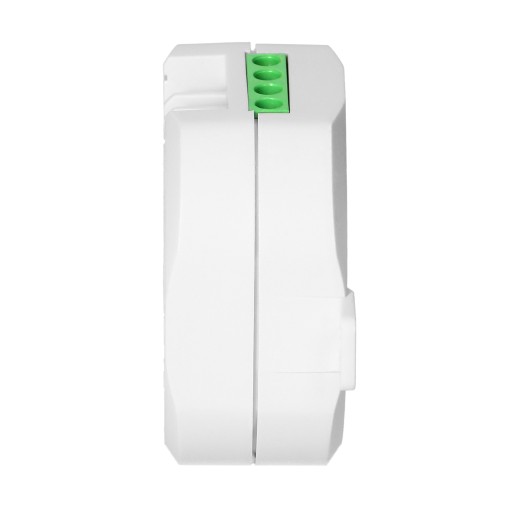

• Typ: Przekaźnik podtynkowy
• Rodzaj transmisji: bezprzewodowy
• Częstotliwość: 433MHz
• Moc max. nadajnika: < 10mW
• Zgodny z Orno Smart Home: tak
• Możliwość rozbudowy: tak
• Zasięg w terenie otwartym: 30m
• Napięcie zasilania odbiornika: 230VAC
• Max. prąd: 4,3A
• Max. obciążenie: 1000W
• Kolor: biały
• Montaż: podtynkowy
• Wymiary otworu montażowego ([mm]): Ø60
• Wymiary (szer./wys./gł. [mm]): 52 / 52 / 25

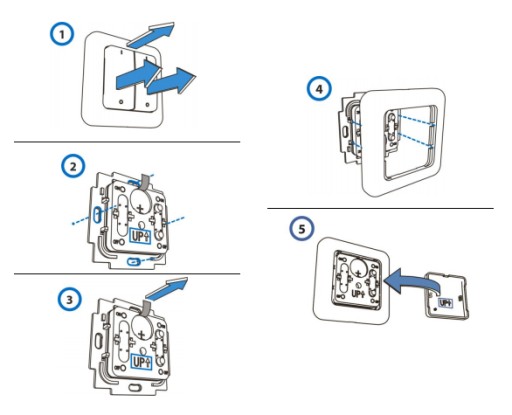

➡️ INSTALACJA WŁĄCZNIKA

1) Przed montażem na ścianie zdemontuj panel z przyciskiem i ramkę z płytki montażowej.

2) Przyłóż płytkę do ściany w wybranym miejscu i zamocuj ją przy użyciu wkrętów lub przyklej ją dwustronną taśmą klejącą. Pamiętaj o ułożeniu ramki w kierunku zgodnym ze strzałką UP ↑.

3) Pociągnij zabezpieczenie baterii i aktywuj baterię.

4) Zamontuj ramkę z powrotem na płytce montażowej, zgodnie ze

schematem.

5) Zamontuj panel z przyciskiem z powrotem na płytce montażowej.

Pamiętaj o ułożeniu go w kierunku zgodnym ze strzałką UP ↑.

➡️ OBSŁUGA / PAROWANIE ODBIORNIKA Z WŁĄCZNIKIEM

1) Parowanie / rozłączanie nadajnika z / od odbiornika

Naciśnij i przytrzymaj przez 3 sek. przycisk na odbiorniku, a następnie puść. Dioda LED zacznie migać, a odbiornik przejdzie w tryb parowania.

Uwaga: dioda LED powinna zacząć migać dopiero po zwolnieniu przycisku. Jeśli zacznie migać podczas trzymania przycisku, parowanie urządzeń nie będzie możliwe.

Naciśnij przycisk „I” / „ON” na nadajniku (rys. 6), aby sparować go z odbiornikiem. Dioda LED odbiornika zaświeci się światłem stałym. Naciśnij przycisk „0” / „OFF” na nadajniku (rys. 6), aby odłączyć go od odbiornika. Dioda LED odbiornika wyłączy się.

2) Rozłączanie wszystkich urządzeń

Naciśnij i przytrzymaj przez 10 sek. przycisk na odbiorniku. Dioda LED zacznie mrugać. Wyłączenie się diody LED na odbiorniku oznacza, że wszystkie urządzenia zostały skutecznie rozłączone.

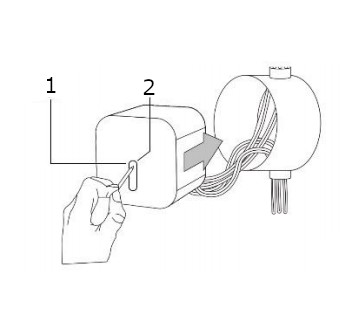

➡️ INSTALACJA PRZEKAŹNIKA Z ODBIORNIKIEM RADIOWYM

1 - DIODA LED

2 - PRZYCISK ON/OFF LEARNING CODE

KROK 1: Przed instalacją przekaźnika należy wyłączyć dopływ prądu.

KROK 2: Umieść urządzenie we właściwym położeniu i podłącz przewody instalacji elektrycznej wg schematu. Zabezpiecz przekaźnik w puszce przykręcając go dwiema śrubami (brak w zestawie).

KROK 3: Włącz główny włącznik instalacji elektrycznej.

➡️ PODŁĄCZENIE PRZEWODÓW

L (IN) – przewód fazowy (wejście)

L (OUT) – przewód fazowy (wyjście)

N (IN) – przewód neutralny (wejście)

N (OUT) – przewód neutralny (wyjście)

➡️ ZESTAW MOŻNA ROZBUDOWAĆ O INNE URZĄDZENIA Z SERII ORNO SMART HOME, KTÓRE MOŻNA ZNALEŹĆ NA NASZYCH AUKCJACH

➡️ NADAJNIKI

1 - OR-SH-1750 - Włącznik pojedynczy natynkowy, do zdalnego sterowania włącznikami podtynkowymi i gniazdami,z nadajnikiem radiowym, ORNO Smart Home

2 - OR-SH-1751 - Włącznik podwójny natynkowy, do zdalnego sterowania włącznikami podtynkowymi i gniazdami,z nadajnikiem radiowym, ORNO Smart Home

3 - OR-SH-1752 - Pilot do zdalnego sterowania przekaźnikami podtynkowymi i gniazdami ORNO Smart Home, 4-kanałowy

4 - OR-SH-1753 - Nadajnik pojedynczy podtynkowy, do połączenia z dowolnym włącznikiem, do zdalnego sterowania przekaźnikami podtynkowymi i gniazdami, z nadajnikiem radiowym, ORNO Smart Home

➡️ ODBIORNIKI

5 - OR-SH-1732 - Gniazdo sieciowe ORNO Smart Home sterowane bezprzewodowo, z odbiornikiem radiowym

6 - OR-SH-1733 - Gniazdo sieciowe zewnętrzne ORNO Smart Home sterowane bezprzewodowo, z odbiornikiem radiowym, IP44

7 - OR-SH-1736 - Przekaźnik podtynkowy MINI (dopuszkowy) ON/OFF sterowany bezprzewodowo,z odbiornikiem radiowym, ORNO Smart Home

8 - OR-SH-1734 - Przekaźnik podtynkowy (dopuszkowy) ORNO Smart Home sterowany bezprzewodowo, z odbiornikiem radiowym, obciążenie 1000W

9 - OR-SH-1735 - Przekaźnik roletowy ORNO Smart Home podtynkowy (dopuszkowy) sterowany bezprzewodowo, z odbiornikiem radiowym, maks. moc silnika 300W

10 - OR-SH-1731 - Gniazdo centralne ORNO Smart Home z komunikacją Wi-Fi i nadajnikiem radiowym, Obsługiwane aplikacje: TUYA SMART, Smart Life, Google Home, Amazon Alexa

➡️ OPCJE KONFIGURACJI

Łącz dowolną ilość nadajników i odbiorników. Stwórz rozwiązanie dopasowane do Twoich potrzeb.

1 – Jeden nadajnik i jeden odbiornik

2 – Dowolna ilość nadajników i odbiorników

3 – Dowolna ilość nadajników i odbiorników oraz gniazdo centralne Wi-Fi

➡️ ZESTAW ZAWIERA

• ORYGINALNIE ZAPAKOWANY WŁĄCZNIK POJEDYŃCZY Z NADAJNIKIEM RADIOWYM ORNO SMART HOME OR-SH-1750 - 2 szt.

• BATERIA CR2032 DO NADAJNIKA - 2 szt.

• ORYGINALNIE ZAPAKOWANY PRZEKAŹNIK PODTYNKOWY ORNO SMART HOME OR-SH-1734 - 1 szt.

• INSTRUKCJA OBSŁUGI W JĘZYKU POLSKIM

• KARTA GWRANCYJNA
