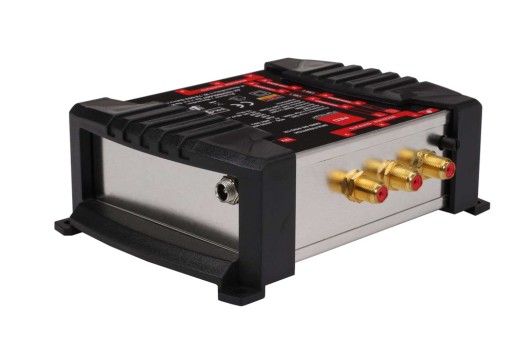

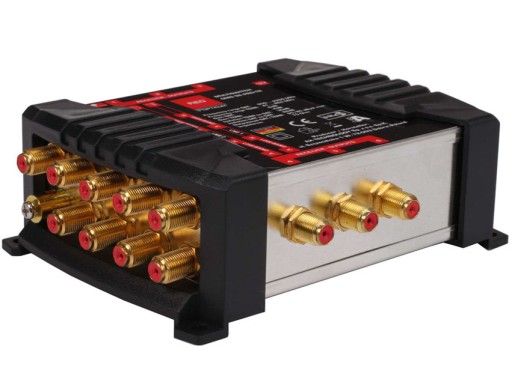

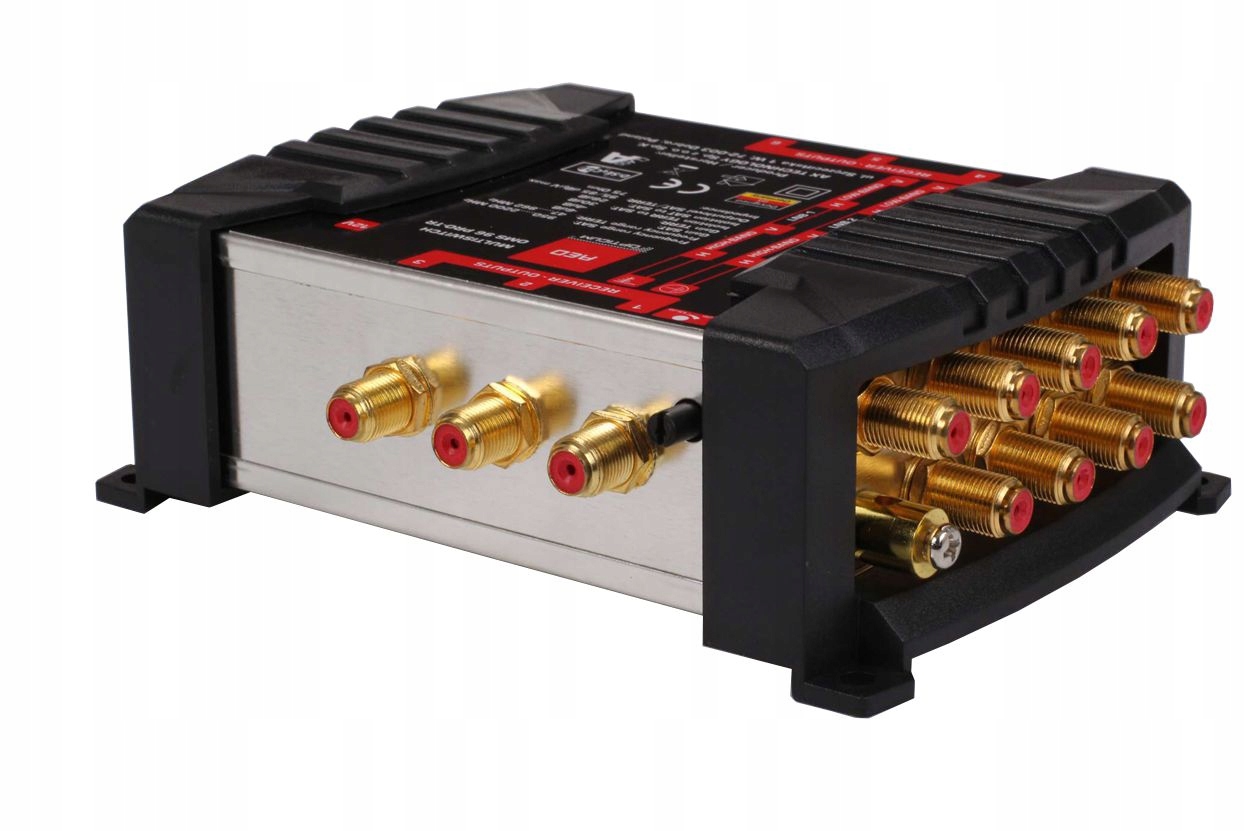

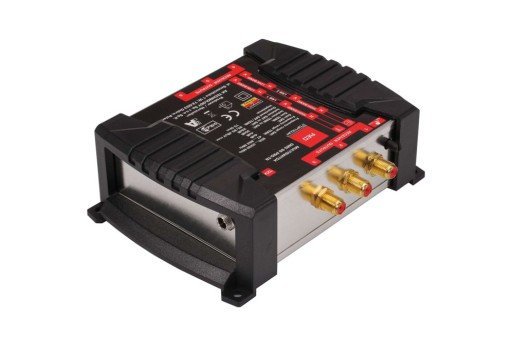

MultiSwitch Opticum OMS 9/6 DVB-S/S2 DVB-T2 FullHD

Multiswitch Opticum OMS 9/6 PRO-TR

Multiswitch przeznaczony

jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji

• satelitarnej DVB-S2 z dwóch dowolnych satelit np. Hotbird i Astra
• naziemnej DVB-T2.

Urządzenie umożliwia

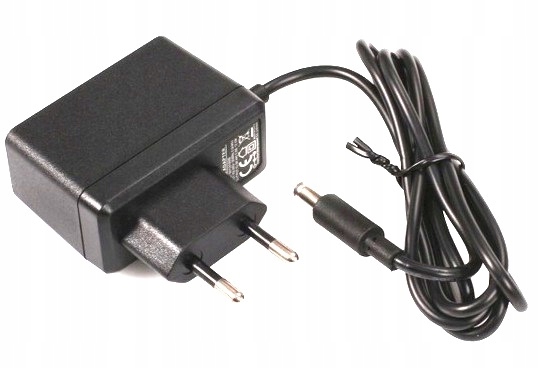

odbiór programów z jednej satelity i podłączenie do 6 tunerów satelitarnych. Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów. W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quattro lub Quad oraz antenę telewizji naziemnej. Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.

Podłączenie:

• jeden lub dwa konwertery Quattro
• antena naziemna DVB-T
• 6 tunery sat

Dane techniczne:

• Zakres częstotliwości SAT : 950-2200 MHz
• Zakres częstotliwości TER : 47-862 MHz
• Wzmocnienie SAT (950-2150 MHz) : -6 dB
• Wzmocnienie TER (47-862 MHz) : -4 dB
• Separacja SAT do TER : 30 dB
• Separacja TER do SAT : 28 dB
• Separacja między polaryzacjami H/V : 25 dB
• Maksymalny poziom wyjściowy SAT : 95 dBuV
• Maksymalny poziom wyjściowy TER : 85 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy : 0...+55 oC
• Wymiary : 155 x 130 x 52 mm (realne wymiary)
