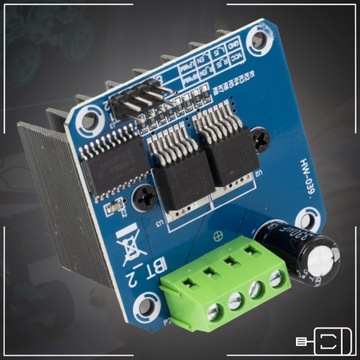

H-мост для управления двигателями постоянного тока BTS7960B 43А

Товар

2 495  ₽
H-мост для управления двигателями постоянного тока BTS7960B 43А

Доставка

  • Почта России

    1427 ₽

  • Курьерская доставка EMS

    1786 ₽

Характеристики

Артикул
12201073794
Состояние
Новый
Producent
MSALAMON
Model
BTS7960B Mostek H
Rodzaj
sterownik
Kod producenta
BTS7960B Mostek H

Описание

Mostek H do sterowania silnikami DC BTS7960B 43A

Mostek H do sterowania silnikami DC BTS7960B 43A Kod producenta BTS7960B Mostek H

⭐️ STEROWNIK SILNIKA PRĄDU STAŁEGO DC

Moduł mostka H na układzie BTS7960B to prosty w użyciu sterownik umożliwiający sterowanie kierunkiem i prędkością obrotową silnika DC.

☝️ Nadaje się do silników dużej mocy. Jego maksymalna wydajność prądowa jest na poziomie aż 43A.

Alt
Mostek H do sterowania silnikami DC BTS7960B 43A Producent MSALAMON

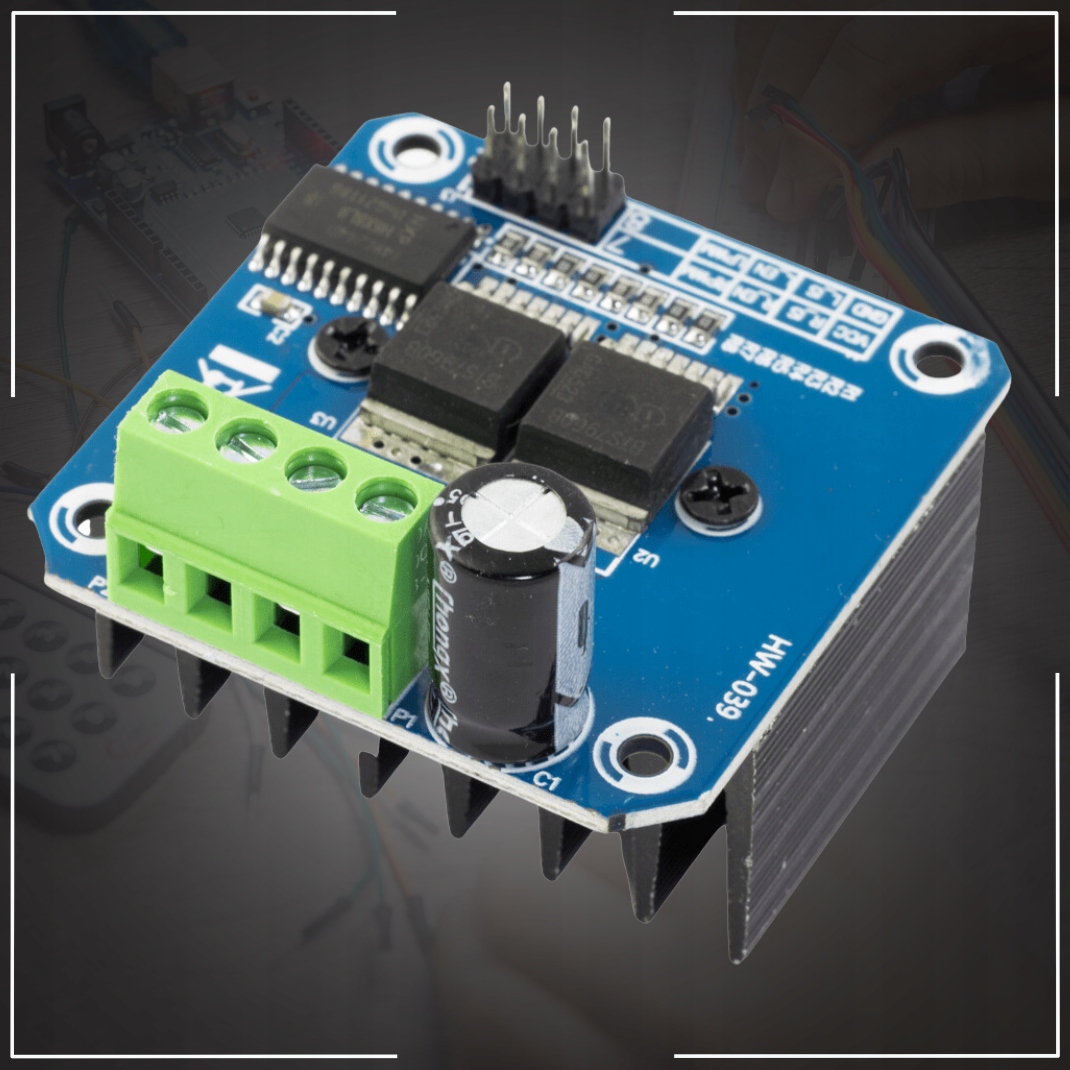

⭐️ KOMPATYBILNY Z ARDUINO

Moduł ten jest kompatybilny z Arduino i innymi mikrokontrolerami. Może posłużyć do budowy solidnego robota lub pojazdu. Sprawdzi się doskonale wszędzie tam, gdzie wymagany jest mocny silnik.

Alt
Mostek H do sterowania silnikami DC BTS7960B 43A Model BTS7960B Mostek H

⭐️ BEZPIECZNY I WYDAJNY

✔️ Układ bufora 74HC244 – zapewnia bezpieczeństwo użytkowania modułu razem z mikrokontrolerem. Został on tutaj użyty jako pośrednik między sterowaniem z mikrokontrolera, a samymi układami wykonawczymi BTS7960B.

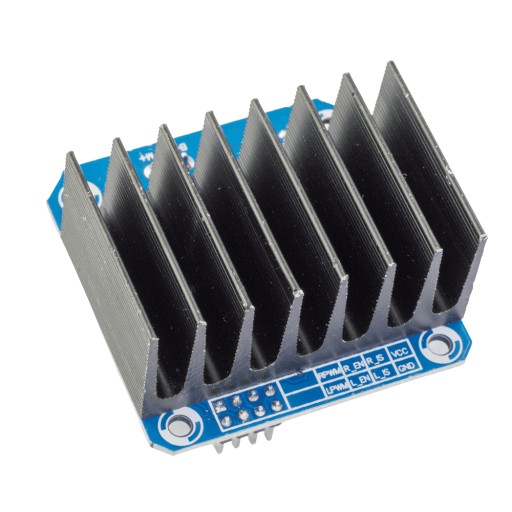

✔️ Wydajny radiator – zaprojektowany do ciągłej pracy z wysokimi obciążeniami. Solidny radiator efektywnie chłodzi układy wykonawcze, dzięki czemu moduł ten nadaje się do silników dużej mocy.

✔️ Dodatkowo moduł posiada zabezpieczenia:

  • Termiczne
  • Przeciwprzeciążeniowe
  • Przeciwzwarciowe
Alt
Mostek H do sterowania silnikami DC BTS7960B 43A Rodzaj sterownik

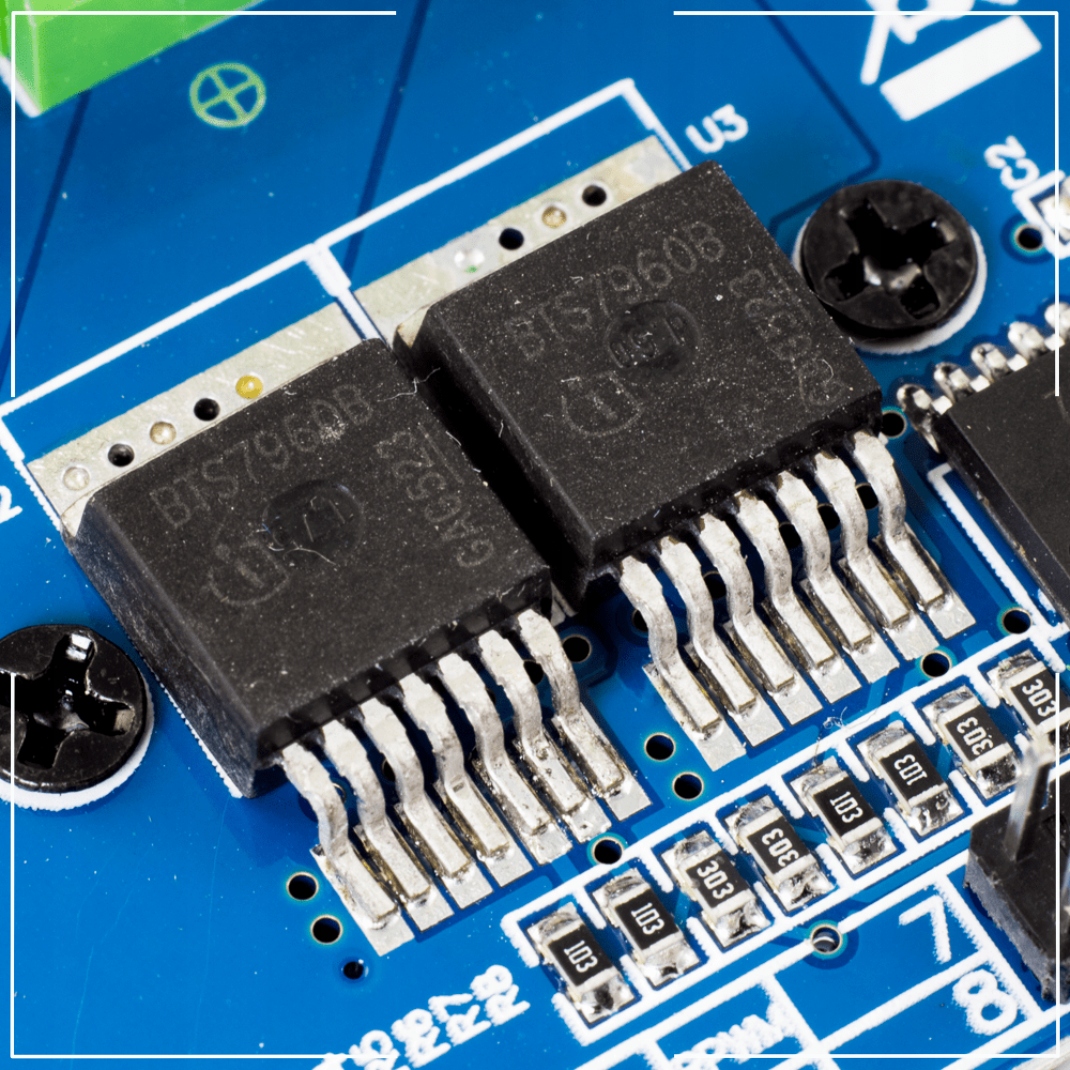

⭐️ UNIWERSALNY I PRECYZYJNY

✔️ Uniwersalny dzięki szerokiemu zakresowi napięcia pracy. Do modułu można podać napięcie silnika w bardzo szerokim zakresie od 6V do 27V, przy maksymalnym prądzie 43A.

✔️ Precyzyjny pozwala na dokładne kontrolowanie prędkości silnika. Mostek jest sterowany sygnałem PWM. Gwarantuje to płynne sterowanie poprzez wypełnienie sygnału.

Alt
Mostek H do sterowania silnikami DC BTS7960B 43A EAN (GTIN) 5904501662802

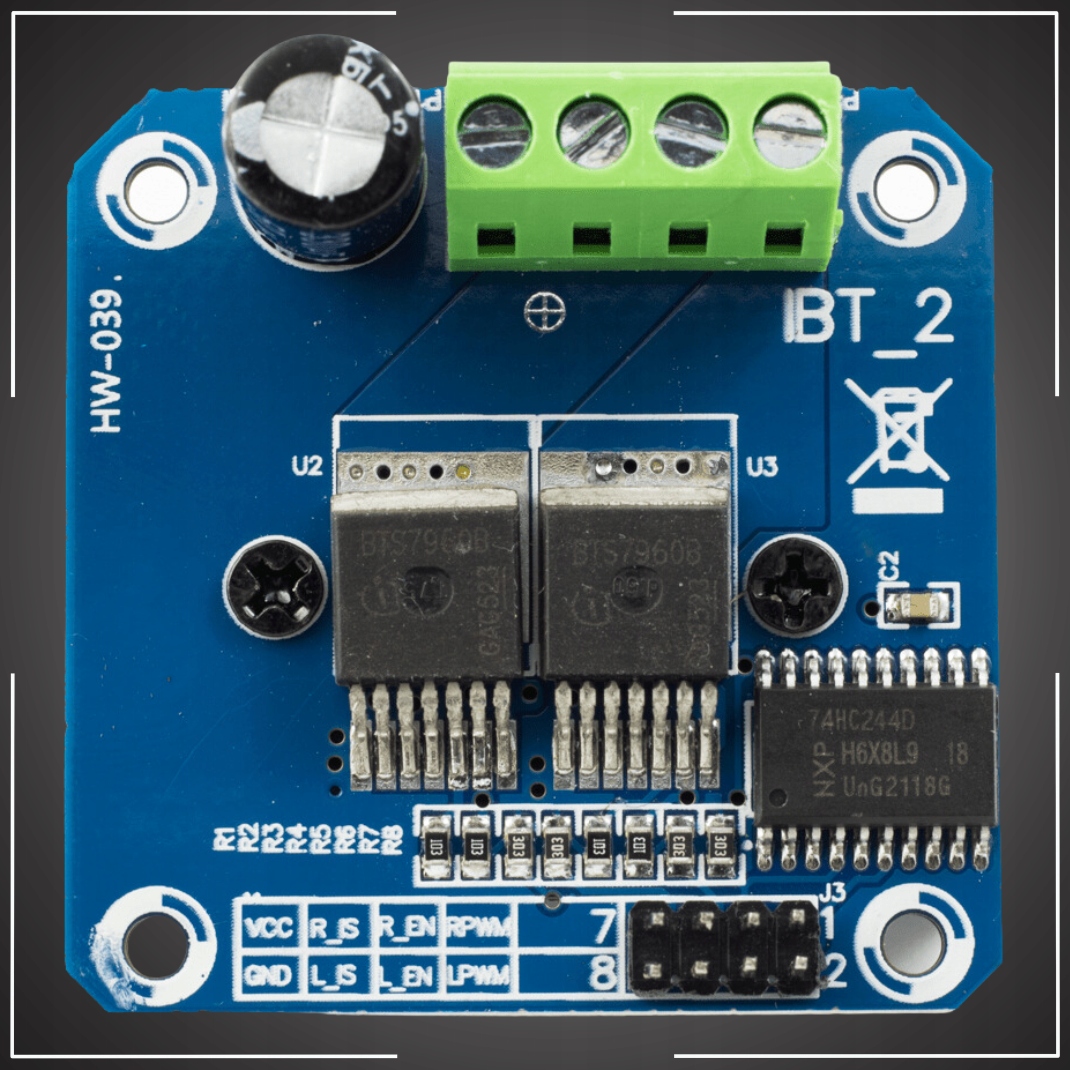

⭐️ OPIS PODŁĄCZENIA

⚠️ Uwaga! Wszystkie moduły na rynku mają błędnie oznaczone piny kierunku/PWM. Sprawdziliśmy to i poprawne podłączenie to:

  • R_EN, L_EN – wejścia sygnału PWM sterującego prędkością obrotową. Łączymy je razem.
  • RPWM, LPWN – odpowiadają za kierunek obrotu silnika. Tych używamy oddzielnie.

Do zasilania silnika służą złącza:

  • B+, B- – zasilanie DC dużej mocy dla silnika.
  • M+, M- – złącza silnika DC prądu stałego

Pozostałe piny części logicznej modułu:

  • VCC, GND – zasilanie logiki 3,3V lub 5V
  • R_IS, L_IS – sygnały ostrzeżenia o nadmiernym prądzie lub przegrzaniu
Alt
Alt

⭐️ SPECYFIKACJA STEROWNIKA SILNIKA DC BTS7960B

  • Układ mostka: BTS7960B
  • Napięcie silnika: 6 - 27 V
  • Napięcie części logicznej 3,3 - 5 V
  • Prąd maksymalny silnika: 43A
  • Sterowanie obrotami: PWM
  • Zakres regulacji obrotów: 0 - 100%
  • Zamontowany solidny radiator

❇️ GALERIA:

Mostek H do sterowania silnikami DC BTS7960B 43A
Mostek H do sterowania silnikami DC BTS7960B 43A Kod producenta BTS7960B Mostek H
Mostek H do sterowania silnikami DC BTS7960B 43A Producent MSALAMON
Mostek H do sterowania silnikami DC BTS7960B 43A Rodzaj sterownik
Mostek H do sterowania silnikami DC BTS7960B 43A EAN (GTIN) 5904501662802
Alt
Alt
Alt
Alt
Alt
Alt
