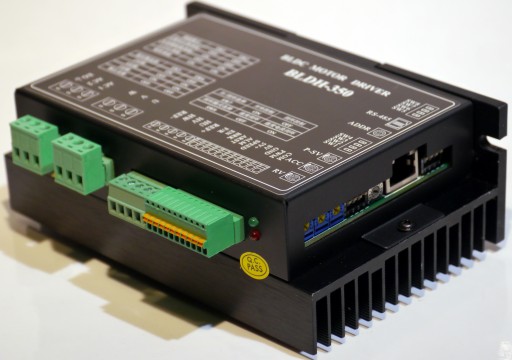

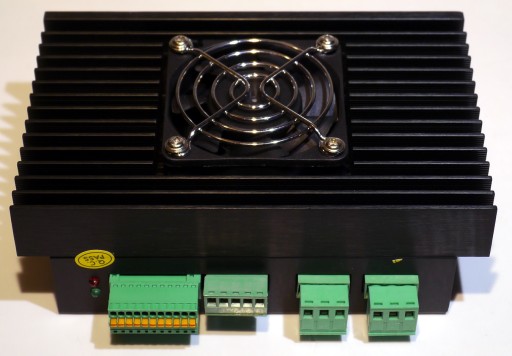

КОНТРОЛЛЕР ДВИГАТЕЛЯ BLDC BLDH-350 350Вт/230В/4А

S

STEROWNIK  BLD-350

do silników bez-szczotkowych,  BLDC

ZASTOSOWANIE

Z powodu prostoty podłączenia oraz  sterowania prędkością na kilka sposobów, w tym częstotliwością,

wysokiego momentu przy niskich obrotach,

regulowaną rampą

ograniczeniem maksymalnego prądu

sterownik świetnie nadaje się do zastosowania w różnych aplikacjach

-w przemyśle

-w gastronomi

-w etykieciarkach

-taśmociągach

i wielu innych urządzeniach.

Najważniejsze parametry:

• napięcie zasilania sterownika 230V
• prąd do  4A
• obroty - do 20000rpm
• do silników BLDC  o napięciu 325V

-regulację prędkości  na 5 sposobów

-zmianę kierunku obrotów

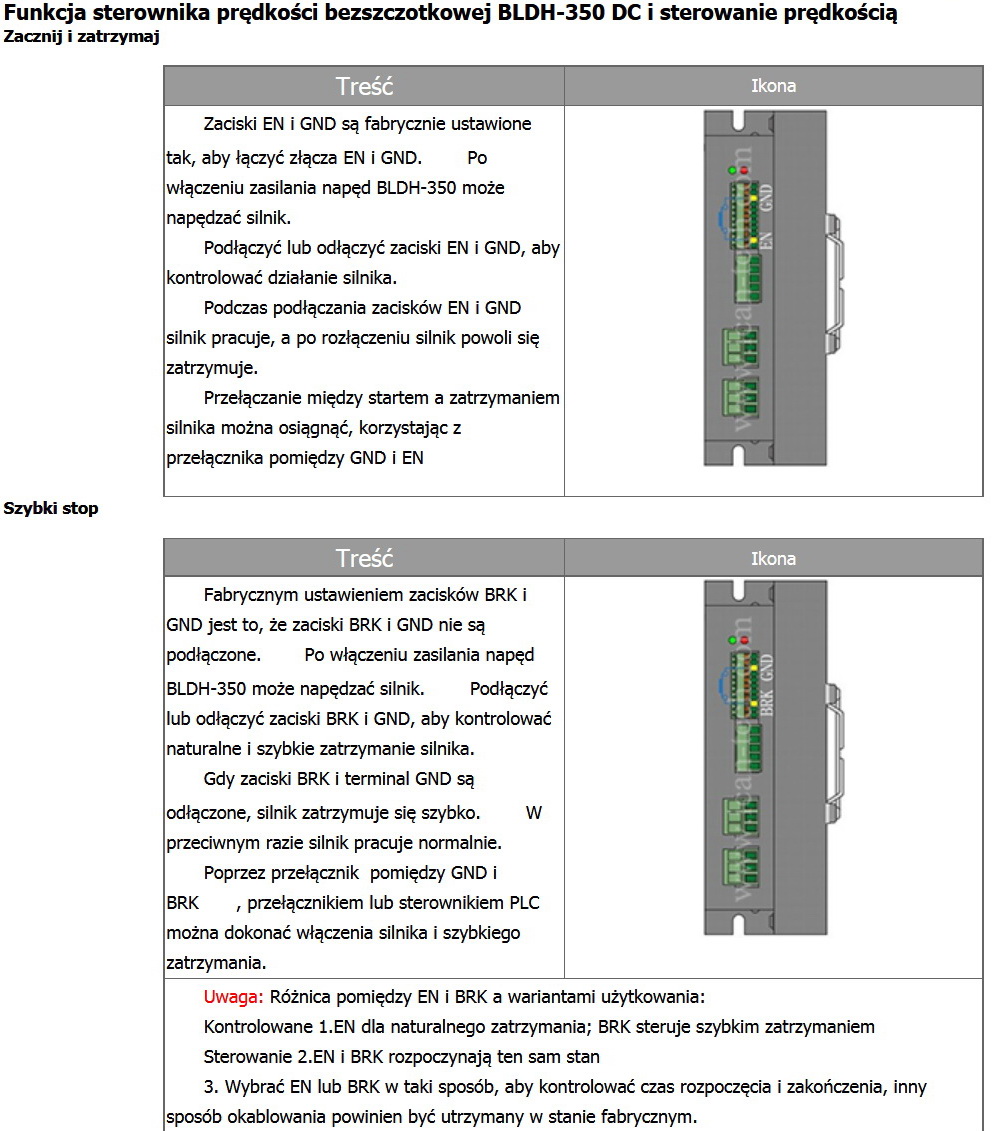

-wejście enable - EN

-wejście hamulca - BRK

-wyjście alarm ALM

-wyjście  na którym pojawia się sygnał  TTL o częstotliwości proporcjonalnej do prędkości obrotowej silnika

-wyjście ARST  wyjście resetu sterownika po przeciążeniu.

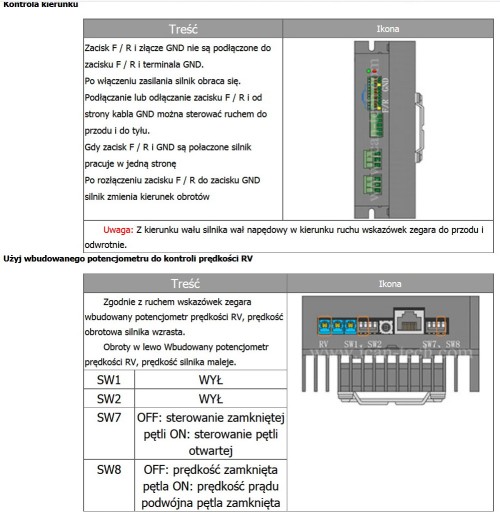

zadawanie prędkości na 5 sposobów

1 wewnętrznym potencjometrem

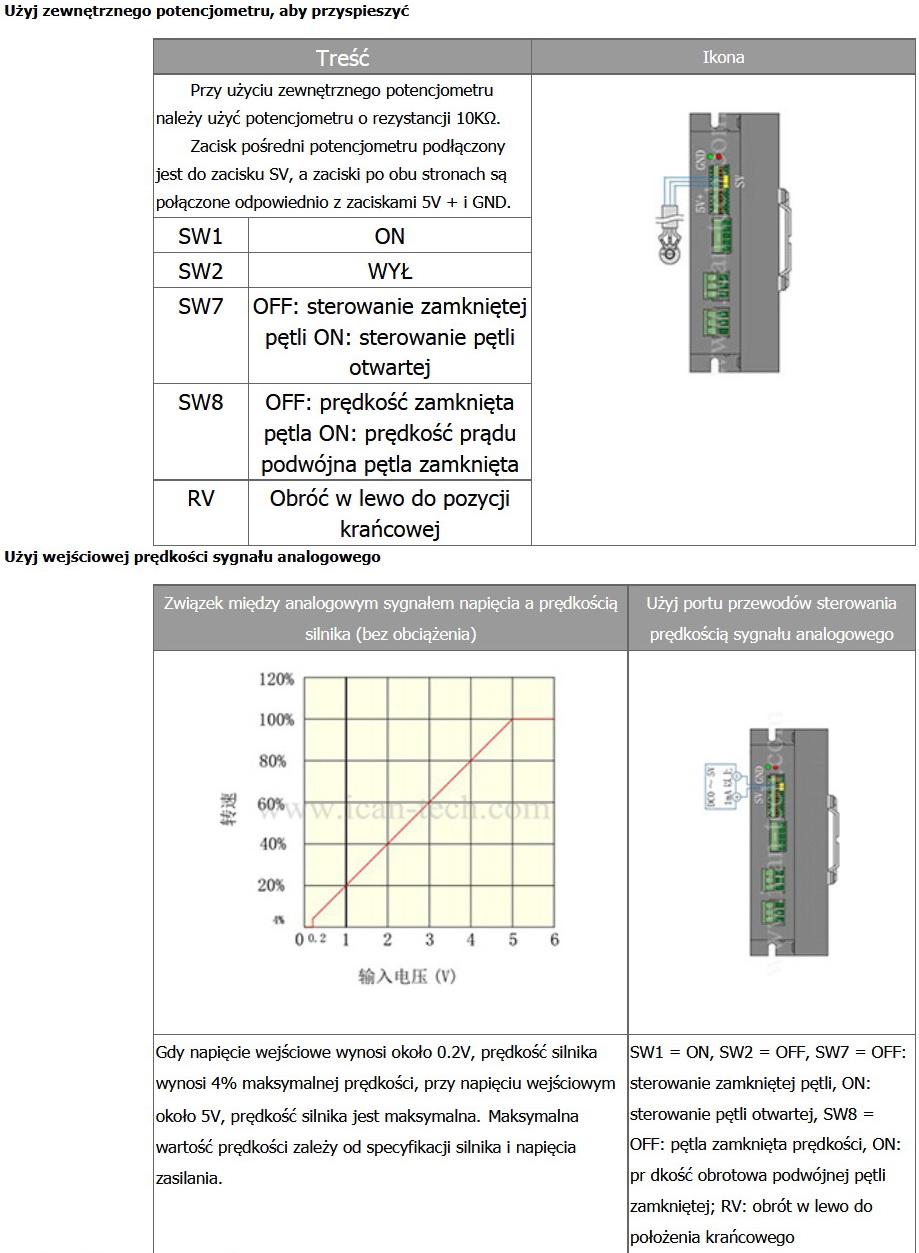

2 zewnętrznym dołączonym potencjometrem

3 zewnętrznym napięciem z zakresu 0-5V

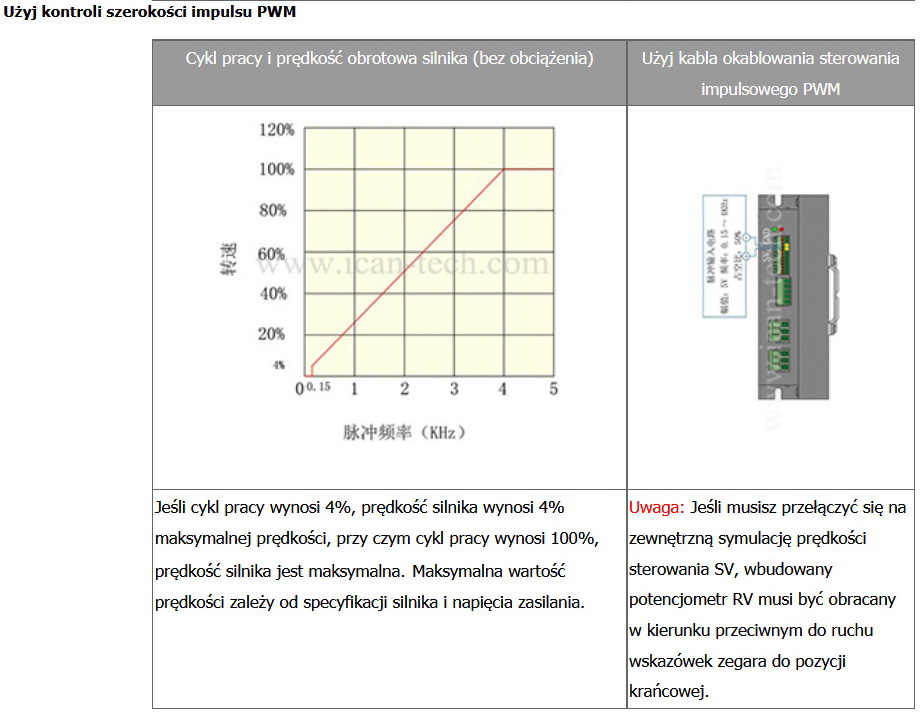

4 sygnałem PWM  0-100%

5 częstotliwością

-zabezpieczenia

• nad prądowe
• nadnapięciowe

opis producenta

• Model Number: BLDH350
• Motor Type: BLDC Motor
• Product: dc motor driver 230V
• Weight: 650g
• Voltage: AC 230V
• Power: 350W
• Hall angle: 180 deg
• Color: Black
• Rated current: 2A
• Mateche motor:350W
• Peak current: 4A

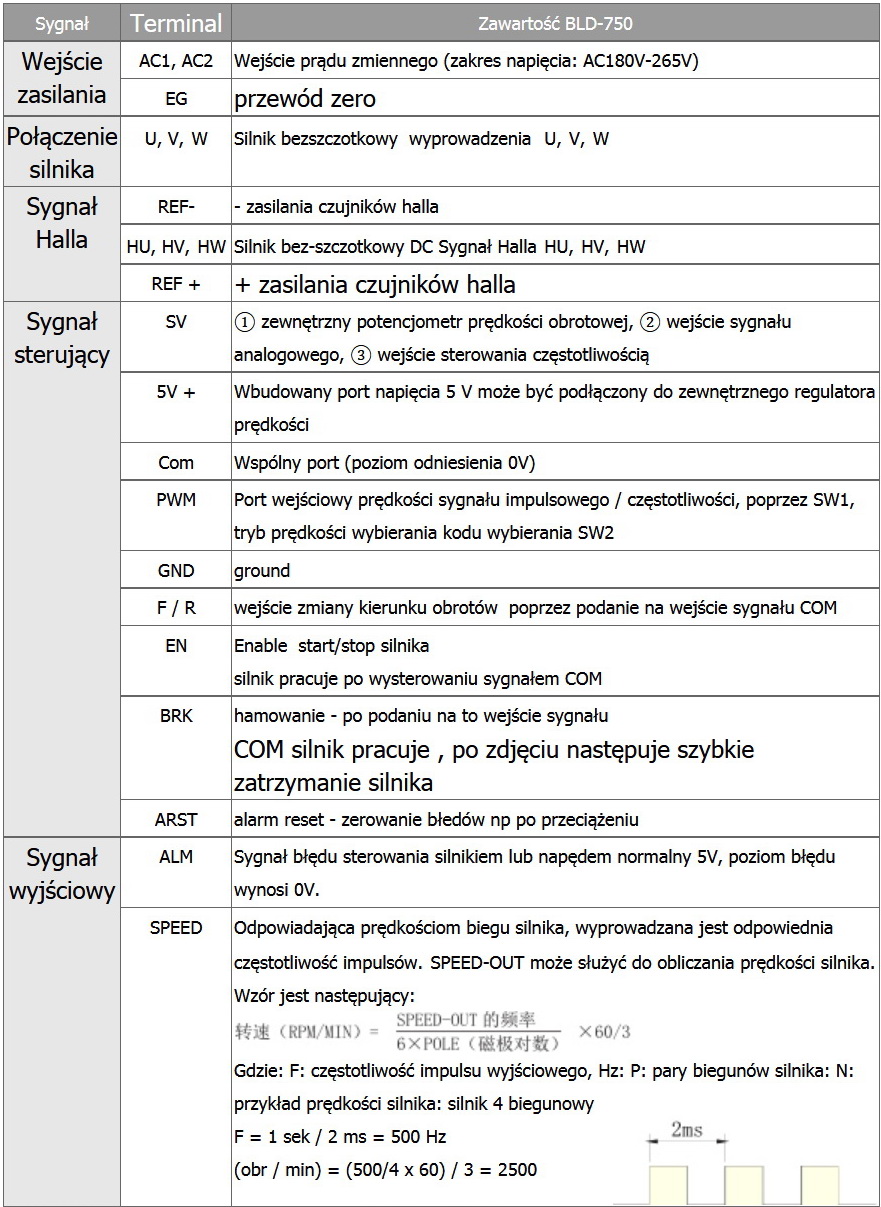

Schemat podłączenia silnika oraz elementów sterujących
