РЕГУЛЯТОР ДАВЛЕНИЯ ВОДЫ, ФИЛЬТР 1"

Filtr FK06 należy do filtrów z tzw. opłukiwaniem siatki filtracyjnej. Filtr ten zapewnia ciągłe filtrowanie wody zatrzymując na siatce filtracyjnej zanieczyszczenia tj. rdzę, piasek, strzępy konopi itp.

Zanieczyszczenia gromadzone są na dnie przezroczystej obudowy i mogą być łatwo usunięte przez chwilowe otwarcie spustu. Regulator ciśnienia zabezpiecza instalację przed skutkami zbyt wysokiego ciśnienia oraz powoduje zmniejszenie zużycia wody.

Urządzenie posiada aprobaty DIN/DVGW. Ze względu na niewielkie rozmiary filtr może być instalowany tam, gdzie jest mało miejsca do zabudowy

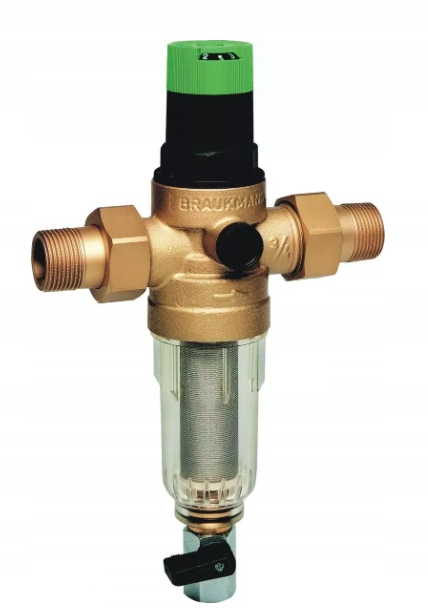

FK06 łączy w sobie cechy regulatora ciśnienia i filtra. Woda wpływając do filtra, dostaje się do komory filtracyjnej i od strony zewnętrznej wpływa do wkładu filtracyjnego, który na powierzchni zewnętrznej zatrzymuje zanieczyszczenia.

Otwarcie zaworu kulowego powoduje opłukanie wkładu filtracyjnego i usunięcie zanieczyszczeń na zewnątrz przy jednoczesnym zapewnieniu dostawy przefiltrowanej wody.

Funkcja wewnętrznej redukcji ciśnienia realizowana jest na zasadzie równowagi sił pochodzących z jednej strony od membrany a z drugiej od sprężyny nastawczej.

Ciśnienie wejściowe nie wpływa na otwieranie lub zamykanie zaworu. Zmiany ciśnienia na wejściu nie mają wpływu na zmiany ciśnienia na wejściu.

• Korpus z mosiądzu (odpornego na odcynkowanie)
• Króćce gwintowane z mosiądzu
• Wkład zaworu, kołpak sprężyny z pokrętłem nastawczym i wskaźnikiem nastawy z tworzywa
• Sprężyna nastawcza ze stali sprężynowej
• Wkład filtracyjny ze stali nierdzewnej
• Obudowa filtra z odpornego na uderzenia, przezroczystego materiału syntetycznego
• Gniazda z NBR
• Membrana wzmacniana włóknami NB

składa się z:

• Korpusu z obustronnym otworem do manometru
• Króćców gwintowanych
• Wkładu zaworu z gniazdem i membraną
• Kołpaka sprężyny z pokrętłem nastawczym I skalą
• Sprężyny nastawczej
• Drobnosiatkowego wkładu filtracyjnego
• Przezroczystej obudowy
• Zaworu kulowego
• Zestaw bez manometru

• Pozycja montażowa - Pozioma, komorą filtrującą do dołu
• Ciśnienie robocze maks. - 16 bar
• Temperatura robocza maks. - 40 0C
• Średnice przyłączy - 1”

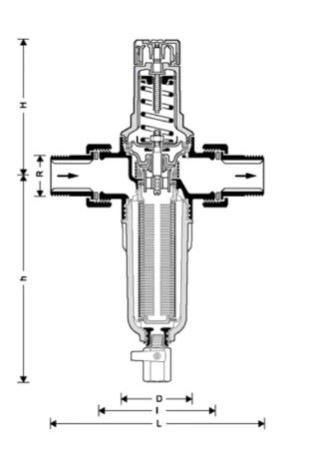

• L - 180 mm
• I - 100 mm
• H - 111 mm
• h - 180 mm
• D - 61 mm

Wielkości przyłączy R - 1"

Nominalna wielkość - DN25

Wartość KVS - 6
