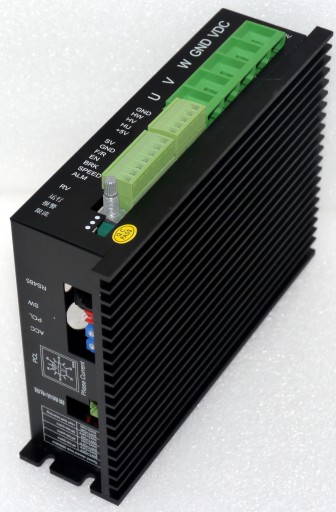

Контроллер BLDC высокой мощности BLD1500 82А 48В с RS-485

STEROWNIK BLDC

BLD-1500RA z obsługą RS-485

Sterownik, odpowiedni do silnika bldc ≤1500W z czujnikiem Halla

ZASTOSOWANIE

Bez-szczotkowe sterowniki DC są oparte na zaawansowanej technologii sterowania, która zapewnia wyjątkową wydajność i łatwość użytkowania.

Napęd jest przeznaczony do zastosowań wymagających wysokiej wydajności, stabilności przy dużych prędkościach, podstawowej kontroli prędkości, oraz prostej konfiguracji i niskich kosztach wdrożenia.

Podstawowe parametry

• napięcie zasilania sterownika 20 - 50V
• prąd do 82A
• obroty - do 20000rpm
• do silników BLDC  o napięciu do 48V

- regulacja prędkości  na 5 sposobów

-z miana kierunku obrotów

- wejście enable - EN

- wejście hamulca - BRK

- wyjście alarm - ALM

- wyjście SPEED  na którym pojawia się sygnał  TTL,

o częstotliwości proporcjonalnej do prędkości obrotowej silnika

- wyjście alarmu ALM

zadawanie prędkości na 5 sposobów

1 wewnętrznym potencjometrem

2 zewnętrznym  potencjometrem

3 zewnętrznym napięciem z zakresu 0-5V

4 sygnałem PWM  0-100%

5 częstotliwością 1-3kHz

oraz poprzez interfejs RS-485

-zabezpieczenia

• nad prądowe
• nadnapięciowe
• temperaturowe

-----dokumentacja do pobrania w załączniku-----

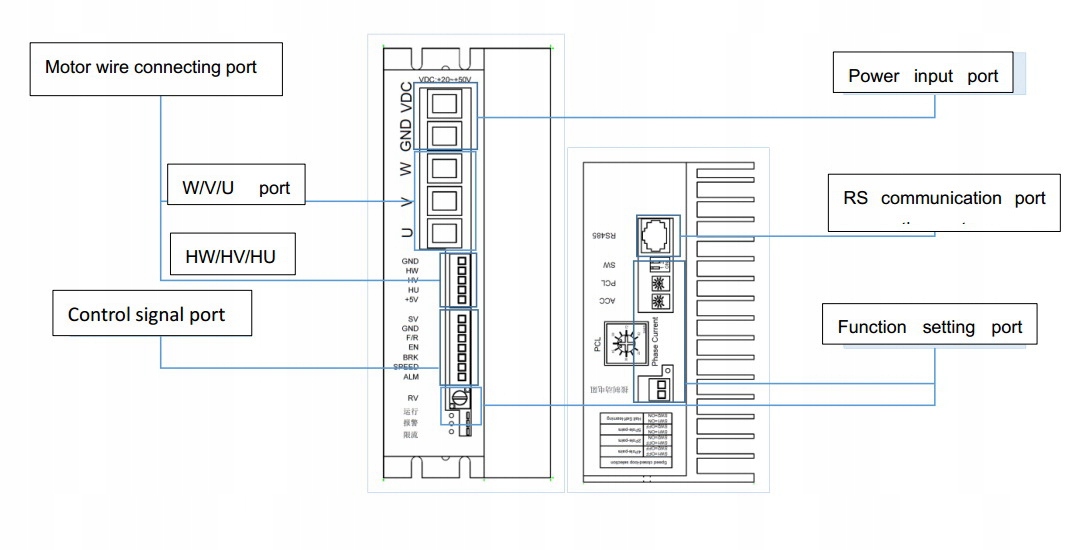

SCHEMAT BLOKOWY

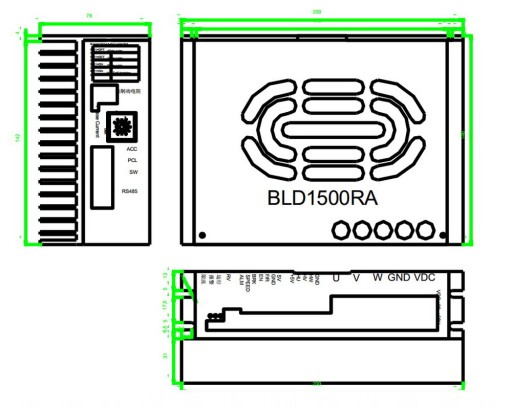

Wymiary sterownika

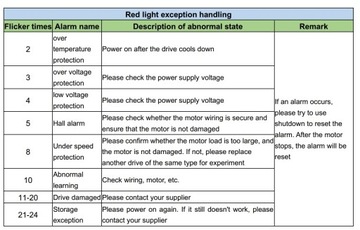

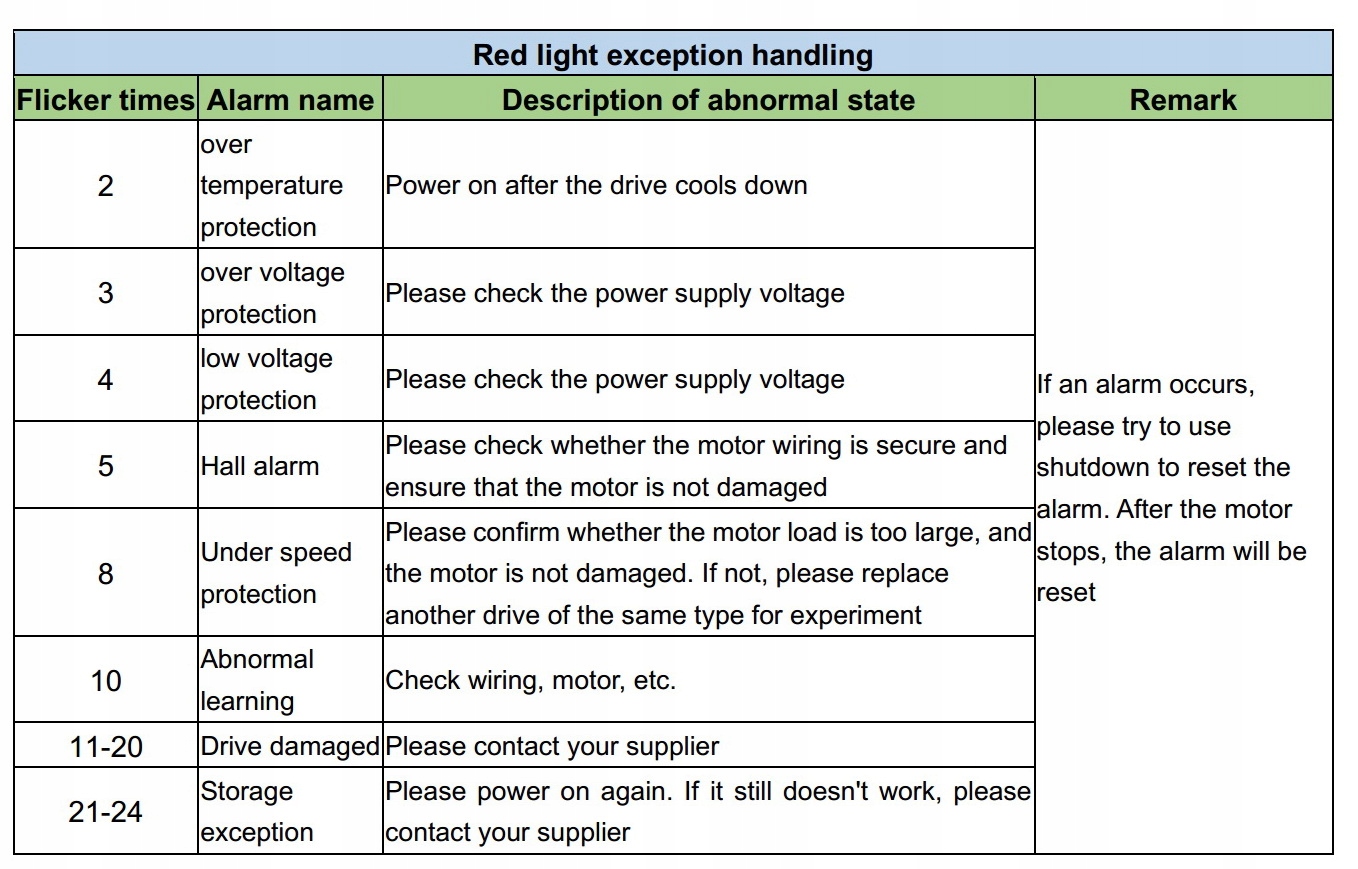

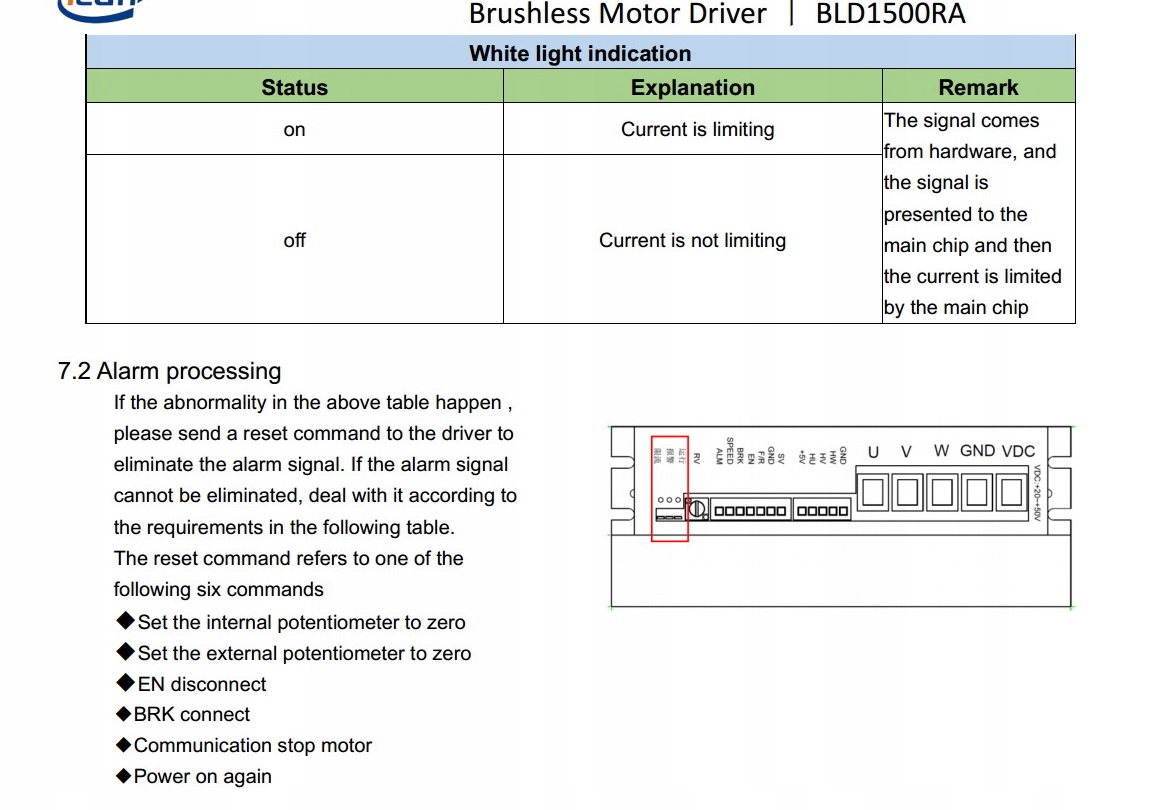

ALARMY

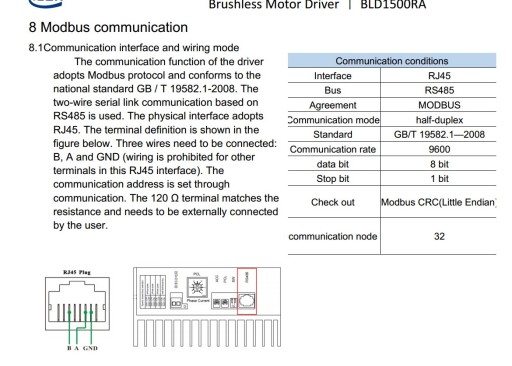

Parametry RS-485
