18650 Тестер емкости литий-ионных аккумуляторов XH-M240

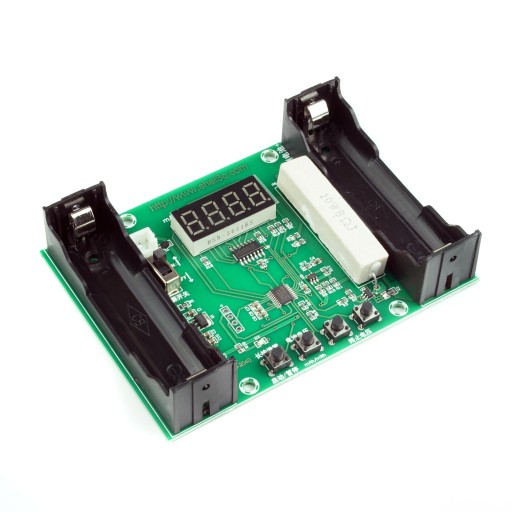

Tester pojemności ogniw typu 18650 bardzo prosty w obsłudze. Może być zasilany z zewnetrznego źródła napięciem z przedziału 5V do 12V lub z ogniwa 18650 umieszczonego w lewym koszyczku na module, a w prawym koszyczku umieszczamy testowany akumulatorek. Tester pokazuje wynik w mAh i mWh oraz aktualne napięcie. Na płytce znalazły się 4 przyciski do obsługi modułu oraz włącznik.

Specyfikacja:

• napięcie zasilania 5V-12V (lub 1 ogniwo 18650)
• typ obsługiwanych ogniw: 18650
• prąd rozładowywania: 500mA
• obciążenie: 10W, 8Ω
• jednostki testowania mAh/mWh
• wymiary: 110mm x 80mm x 25mm

Instrukcja:

• W prawym koszyczku umieszczamy ogniwo 18650, które będziemy testowali. W zależności od preferencji wpinamy zasilanie od 5V do 12V wtyczką XH2.54-2P w miejsce oznaczone jako GND VCC nad włącznikiem lub wpinamy kolejne ogniwo 18650 w lewy koszyk by zapewnić zasilanie z baterii.
• Włączamy moduł i przyciskami + i - ustawiamy dolne graniczne napięcie rozładowania.
• Krótkie przyciśnięcie przycisku pierwszego od lewej uruchamia testowanie, kolejne krótkie przyciśnięcie zatrzymuje pomiar.
• Długie przyciśnięcie przycisku pierwszego od lewej resetuje pomiar.
• Przyciskiem drugim od lewej zmieniamy wyświetlane jednostki pomiędzy mAh/mWh i aktualne napięcie.

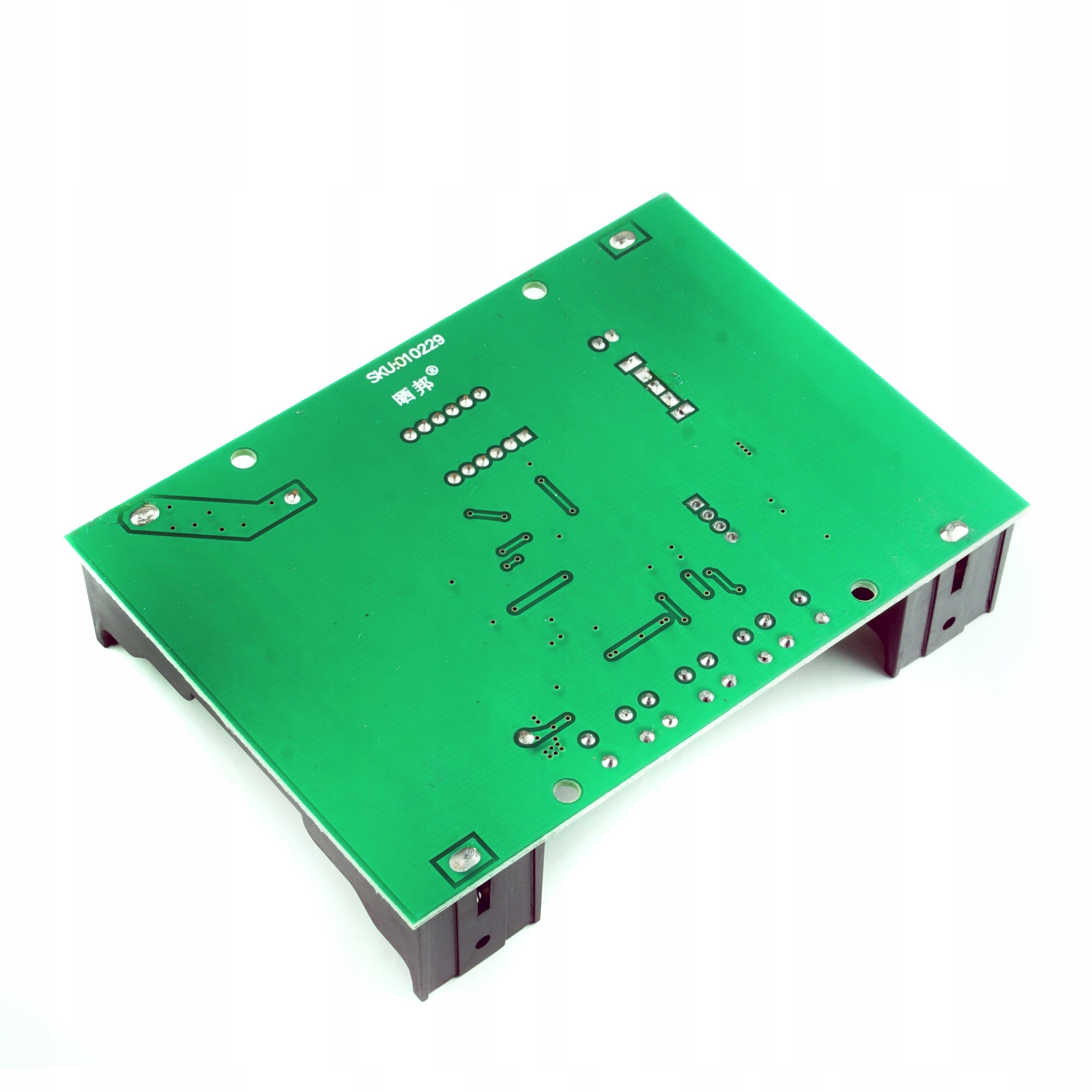

Tester pojemności ogniw 18650 Li-Ion XH-M240
