МОДУЛЬ АУДИОУСИЛИТЕЛЯ TDA7297 2 X 15 Вт

Numer katalogowy: 31-454

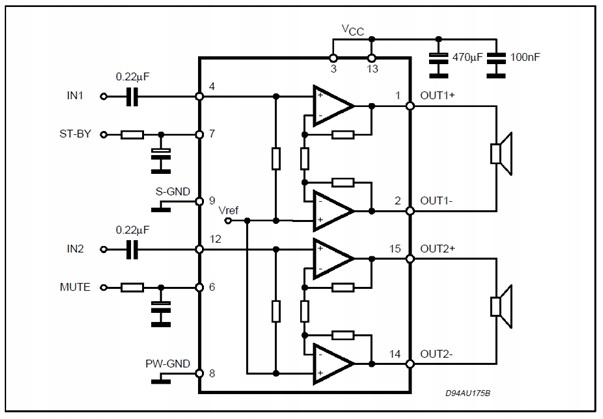

Moduł wzmacniacz audio 2 x 15W. Moduł oparty o układ scalony TDA 7297. Posiada dwa wyjścia - lewe i prawe. Posiada gniazdo wejściowe sygnału Jack 3.5 stereo. Zasilanie w zakresie 6 - 16 VDC. Zasilanie podłącza się albo do zacisków śrubowych lub do gniazda DC 5.5/2.1 za pomocą wtyczki DC. regulacja głośności odbywa się za pomocą potencjometru.

Dane techniczne:

- Moc maksymalna - 2x 15W

- Liczba kanałów - 2

- Zasilanie - 12V

- Wymiar płytki : 56 x 55 mm (dł x szer)

- Wysokość modułu z radiatorem - 42 mm

- Wymiar moduły razem z potencjometrem : 56 x 76 mm

Opis wyprowadzeń:

R OUT - wyjście prawego kanału

L OUT - wyjście lewego kanału

DC IN 12V - zasilanie modułu 12V DC

Audio IN - wejście sygnału lewy i prawy kanał.
