Фрезерный станок с ЧПУ 1530 INDUSTRY 2.0 | Шпиндель 6 кВт | Рабочий стол 1500x3000 мм

Seria INDUSTRY 2.0 to absolutna rewolucja w kategorii frezarek sterowanych numerycznie.

Każdy detal maszyn wchodzących w skład tej serii został zaprojektowany z myślą o wymagających środowiskach produkcyjnych, w których kluczowe znaczenie mają niezawodność, wydajność oraz precyzja obróbki. To seria, która łączy w sobie przemysłową jakość wykonania z zaawansowaną automatyką i stabilną bazą, dzięki czemu doskonale odnajduje się zarówno w przemysłowej pracy seryjnej, jak i jednostkowej.

Wzmocniona konstrukcja HEAVY DUTY, hybrydowe serwonapędy Leadshine EasyServo, precyzyjne przekładnie planetarne oraz elektrowrzeciono 6 kW na ceramicznych łożyskach — wszystko to składa się na spójną platformę roboczą, która realnie podnosi efektywność procesu produkcyjnego.

INDUSTRY 2.0 to najbardziej uprzemysłowiona seria maszyn CNC w swoim przedziale cenowym umożliwiająca pracę wielozmianową.

Konstrukcja HEAVY DUTY

Seria INDUSTRY 2.0 została zaprojektowana w wariancie konstrukcyjnym HEAVY DUTY, przeznaczonym do intensywnej eksploatacji przemysłowej. Korpus maszyny zbudowany jest z profili stalowych o grubości ścianek sięgającej nawet 10 mm, co gwarantuje wyjątkową sztywność i odporność na odkształcenia mechaniczne. Całość konstrukcji jest spawana w kontrolowanych warunkach, a następnie poddawana procesowi odprężania termicznego, który redukuje naprężenia wewnętrzne powstałe w wyniku obróbki cieplnej i spawania. Dopiero po tym etapie rama trafia na wielkogabarytowe centra obróbcze CNC, gdzie następuje dokładne frezowanie wszystkich powierzchni bazowych oraz punktów montażowych. Taka kolejność procesów technologicznych przekłada się bezpośrednio na stabilność geometryczną, odporność na wibracje i wysoką dokładność działania całego układu przez wiele lat eksploatacji.

Konstrukcja HEAVY DUTY posiada gęstsze niż standardowo rozmieszczenie profili poprzecznych, które stanowią podporę blatu roboczego - jest to gwarantem odporności na odkształcenia stołu roboczego, nawet podczas intensywnej obróbki ciężkich i wielkogabarytowych materiałów. Wariant HEAVY DUTY obejmuje również podpory bramy jezdnej, które zostały zaprojektowane na nowo, z uwzględnieniem grubszych ścianek stalowych i większej powierzchni styku mocowań, co przekłada się na zdecydowanie wyższą precyzję przy pracy wieloosiowej, pokonywaniu łuków i podczas dynamicznych przyśpieszeń.

Dane techniczne:

• Producent: TechnologieCNC
• Model: 1530 INDUSTRY 2.0
• Pole robocze: X - 1500mm, Y - 3000mm
• Prześwit osi Z: 300mm
• Typ stołu roboczego: hybrydowy, tj. podciśnienie + szyny mechaniczne
• Ilość sekcji próżniowych: 6
• Max. szybkość pracy w wolnych przejazdach: do 33m/min
• Max. szybkość pracy w materiale: do 25m/min
• Rozdzielczość programowa: 0,01mm
• Rozdzielczość mechaniczna: 0,04mm
• Elektrowrzeciono: 6kW, 24000 obr./min na pełnym ceramicznym ułożyskowaniu
• Napęd: Hybrydowe Serwonapędy Leadshine Easy-Servo o mocy 560W z wbudowanym encoderem o wysokim momencie trzymającym 8N.M (Podwójny silnik na osi Y)
• Przeniesienie napędu: Najprecyzyjniejsze reduktory planetarne NIDEC SHIMPO
• Układ jezdny: Prowadnice i wózki liniowe PMI 25mm wraz z helikalnymi listwami skośnymi o maksymalnej powierzchni styku
• System smarowania prowadnic: Automatyczny
• System pomiaru długości narzędzia: Automatyczny
• System sterowania: Kontroler NK-105 G2
• Oprogramowanie CAD/CAM w standardzie: Artcam Open 2016
• Oprogramowanie CAD/CAM opcjonalne: Vectric Cut 2D PRO (Funkcja wjazdu po rampie, automatyczny NESTING) - koszt dodatkowy 2000zł netto
• Zasilanie: 3PH, 400V, 50-60Hz
• Okablowanie: Przeciwpożarowe, przystosowane do zginania i zabezpieczone przed odkształceniem
• Wymiary maszyny: 3585 / 2350 / 2160mm

Maksymalny poziom bezpieczeństwa

• Maszyna w standardzie wyposażona jest w profesjonalne ochronne bariery świetlne 4 klasy ochronnej.
• Czujniki świetlne wyznaczają bezpieczną strefę i nie pozwalają na wtargnięcie do strefy pracy maszyny.
• Komplet barier w standardzie z maszyną zapewnia ochronę stanowiska operatora z jednej strony.
• Ilość niezbędnych stron do ochrony uzależniona jest od usytuowania maszyny.
• Dodatkowy komplet barier ochronnych (ochrona na kolejny bok maszyny) - 2 500zł netto

Sterowanie: Sterownik NK-105

NK105 G2  to jeden z najprostszych w obsłudze z możliwych sterowań dla początkujących i zaawansowanych użytkowników.

sterowanie prędkością pracy, regulacją obrotów wrzeciona podłączonego do falownika i wiele innych funkcji.

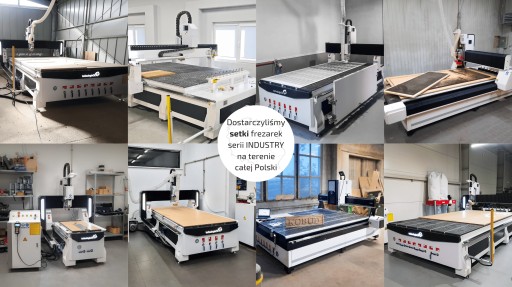

Seria INDUSTRY 2.0 u naszych klientów
